Клапан регулирующий трехходовой разделительный DN.ru 23ч901нж VRg3S-11M-LED-F Ду65 Ру16 Kvs25 серый чугун СЧ20, фланцевый, Tmax до 150°С с электроприводом DAV 2500 - 220B (D230-10388)

Name: Клапан регулирующий трехходовой разделительный DN.ru 23ч901нж VRg3S-11M-LED-F Ду65 Ру16 Kvs25 серый чугун СЧ20, фланцевый, Tmax до 150°С с электроприводом DAV 2500 - 220B (D230-10388)
Brand: DN.ru

Обновлено 10 месяцев назад

Описание

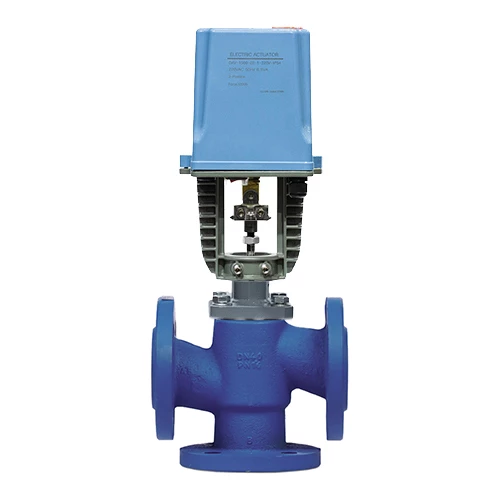

Регулирующий клапан DN.ru 23ч901нж VRg3S-11M-LED-F Ру16 разделительный трёхходовой имеет два входа и один выход. Применяется для качественного регулирования в системах отопления и вентиляции за счёт смешения двух потоков теплоносителя с различной температурой, протекающих по трубопроводу при давлении не более 1.6МПа Корпус клапана DN.ru 23ч901нж VRg3S-11M-LED-F с ЭИМ DAV 2500 - 220B изготовлен из серого чугуна (СЧ). В качестве исполнительного механизма выступает электропривод (ЭИМ) DAV 2500 - 220B. На корпусе клапана закреплена табличка, на которой нанесены основные сведения об изделии. Присоединение клапана к трубопроводу - фланцевое. Присоединительные фланцы по ГОСТ 12819-80, с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815 -80.

Файлы для скачивания


dwg	DN65_3D_DWG.dwg	1.6 MB	AutoCAD 2018+
stp	DN65_3D_STEP.stp	1.3 MB	—
pdf	ruk_ekspl_elektroprivod_dav2500_5000.pdf	2.9 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	545 mm
Ширина	185 mm
Длина	290 mm
Вес	25100 g
Диаметр	65 mm
