Клапаны редукционные ГРАНРЕГ КАТ33

Name: Клапаны редукционные ГРАНРЕГ КАТ33
Brand: АДЛ

Обновлено в 2024 году

Описание

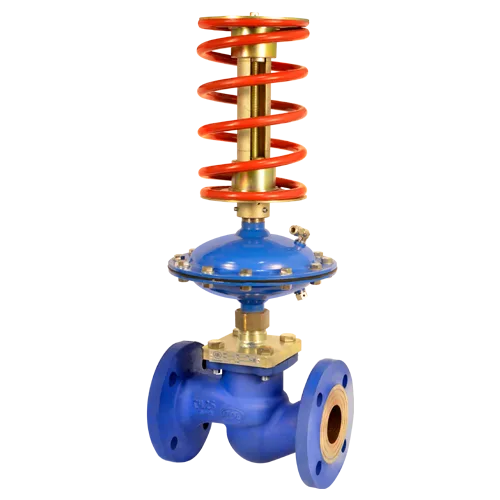

Регулятор перепада давления КАТ33 — односедельный клапан прямого действия, предназначенный для автоматического поддержания заданного перепада давления рабочей среды между двумя точками в системах отопления, горячего водоснабжения, тепловых пунктах. Клапан устанавливается на подающем или обратном трубопроводе, при повышении разности давлений клапан закрывается. Регулятор перепада давления КАТ33 представляет собой нормально открытый регулирующий клапан, принцип действия которого основан на уравновешивании силы пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода. Клапан предназначен для воды, пара, воздуха и других ней- тральных газов.

Файлы для скачивания


rfa	adl_granreg_kat33-_-01-dn15-150-16-ffbezartikulov.rfa	2.3 MB	Revit 2015
dwg	kat33-__-01-015-40-ff_redukcionnyyklapangranreg016.dwg	176 KB	AutoCAD 2013
dwg	КАТ33-__-01-040-16-фф _ 0,01-0,28МПа.dwg	352 KB	AutoCAD 2013
dwg	КАТ33-__-01-050-16-фф _ 0,01-0,28МПа.dwg	347 KB	AutoCAD 2013
dwg	КАТ33-__-01-065-16-фф _ 0,01-0,28МПа.dwg	336 KB	AutoCAD 2013

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Параметры в файлах моделей
URL	https://adl.ru/truboprovodnaya-armatura/regulyatory-perepada-granreg-kat33.html?sphrase=328155#offer328155
Описание	Редукционный клапан Гранрег КАТ 33
Изготовитель	АДЛ
Метод определения потерь	Коэффициент K
TypeName	ADL_Гранрег_КАТ33-_-01-DN15-150-16-ФФ(без артикулов)
