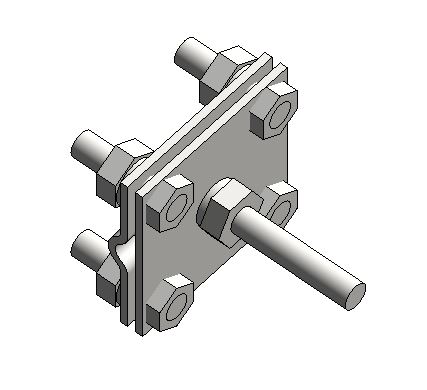

Клемма соединительная с резьбой Игур И-КСР-М10-Н

Name: Клемма соединительная с резьбой Игур И-КСР-М10-Н
Brand: ЗАЗЕМЛЕНИЕ ИГУР

Обновлено в 2019 году

Описание

Предназначена для круглых и плоских медных проводников или проводников из нержавеющей стали к фиксированной точке заземления с резьбой М10. ГОСТ Р 50571.5.54-2013

Файлы для скачивания


rfa	klemma-soedinitelnaya-s-rezboy.rfa	660 KB	Revit 2016
rvt	igur_specifikacii.rvt	14.3 MB	Revit 2016
ifc	klemma-soedenitelnaya-s-rezboy-i-ksr-m10-n.ifc	304 KB	IFC2X3

Типоразмеры (2)

Наименование	ИГУР Материал	ИГУР Обозначение	ИГУР_Материал/ГОСТ
И-КСР-М10-Ц	ИГУР_Сталь оцинкованаая горячим способом	И-КСР-М10-Ц	Ст3сп. по ГОСТ 380-71
И-КСР-М10-Н	ИГУР_Сталь нержавеющая	И-КСР-М10-Н	Сталь нержавеющая

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для заземления
Материалы	Нержавеющая сталь
Размеры
Высота	75 mm
Ширина	70 mm
Длина	70 mm
Вес	410 g
Общие характеристики
ИГУР Масса	0.41 кг kg
ИГУР Назначение	Предназначена для подключения круглых и плоских стальных оцинкованных проводников к фиксированной точке заземления с резьбой М10
ИГУР Наименование	Клемма соединительная с резьбой
ИГУР Покрытие	Цинковое горячее по ГОСТ 9.307-89, толщиной не менее 70 мкм
ИГУР Производитель	ИГУР
