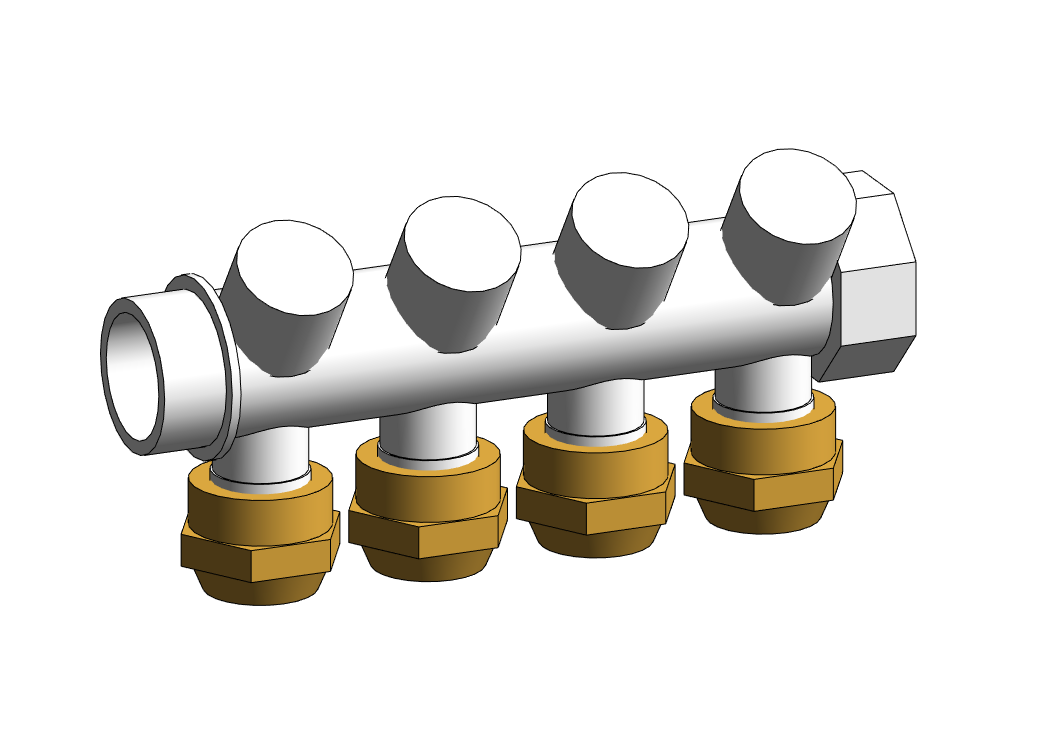

Коллектор SH 1" с вентилями НР/ВР 2, 3, 4x1/2"НР, ц/ц 38мм

Name: Коллектор SH 1" с вентилями НР/ВР 2, 3, 4x1/2"НР, ц/ц 38мм
Brand: USYSTEMS

Обновлено в 2023 году

Описание

Revit 2019. Модели выполнены в двух уровнях детализации с УГО. Для подсчета количества труб реализован скрипт Dynamo.
Каталог Renga.

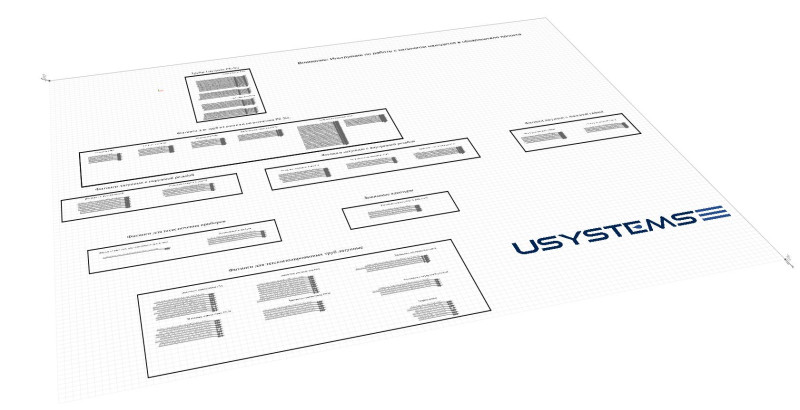

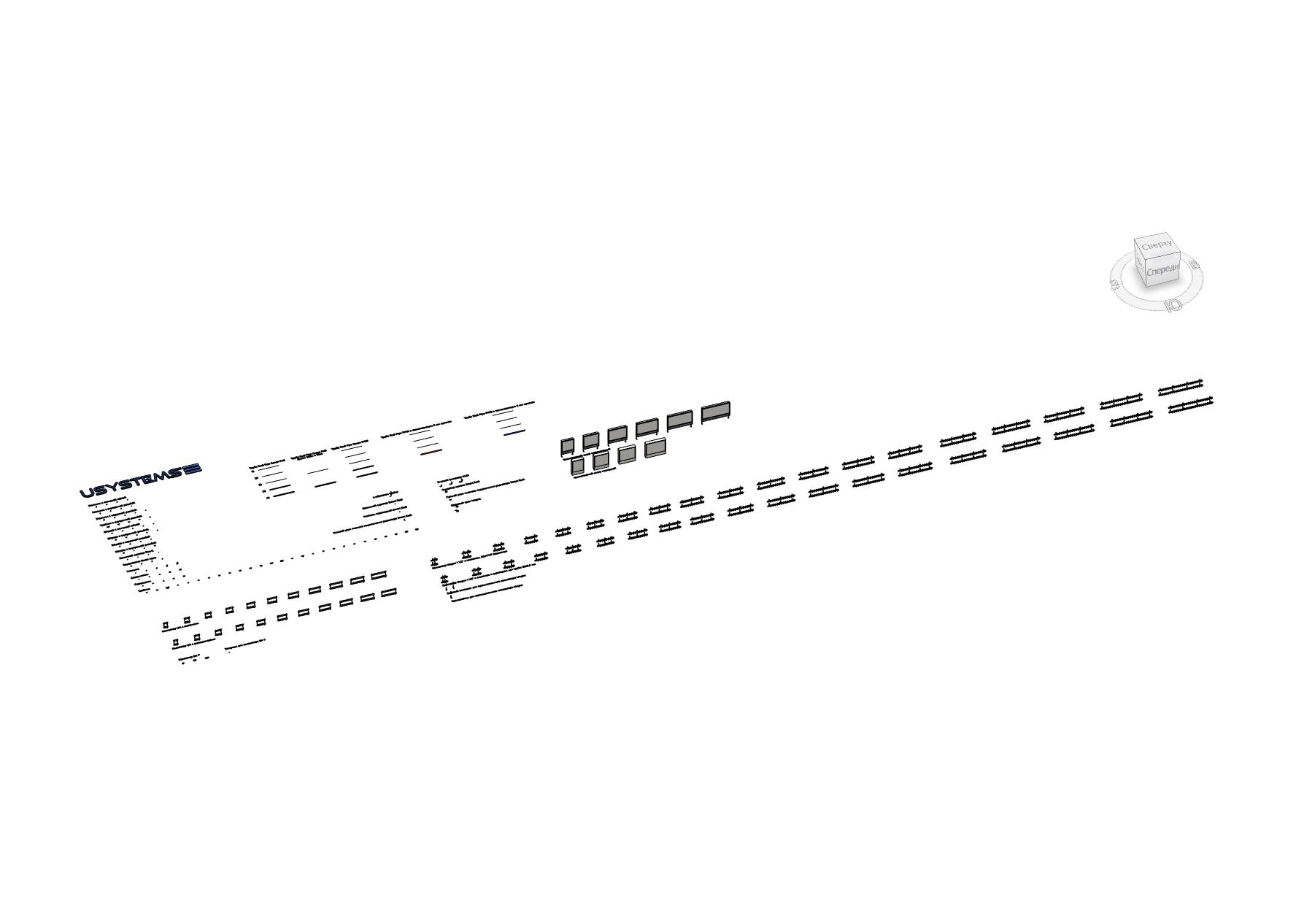

rvt	usystems_modeliispecifikaciya_v5.rvt	42.5 MB	Revit 2019
rfa	usystems_kollektor_sh.rfa	796 KB	Revit 2019
dyn	skriptusystems_parametrytruboprovodovradipipe_v3.dyn	16 KB	—
rnp	katalogusystems-pex_2022.rnp	1.3 MB	—

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Adapter 3	Adapter 4	n
2X 1/2"MT C/C38MM	0.4	USYSTEMS коллектор SH 1 с вентилями НР/ВР 2x1/2НР, ц/ц 38мм	1135953	Коллектор SH 1 с вентилями НР/ВР 2x1/2НР, ц/ц 38мм	False	False	2
3X 1/2"MT C/C38MM	0.568	USYSTEMS коллектор SH 1 с вентилями НР/ВР 3x1/2НР, ц/ц 38мм	1135954	коллектор SH 1 с вентилями НР/ВР 3x1/2НР, ц/ц 38мм	True	False	3
4X 1/2"MT C/C38MM	0.74	USYSTEMS коллектор SH 1 с вентилями НР/ВР 4x1/2НР, ц/ц 38мм	1135955	коллектор SH 1 с вентилями НР/ВР 4x1/2НР, ц/ц 38мм	True	True	4

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Фитинги трубопроводов
Материалы	Прочее, Металл
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	USYSTEMS
DN1	25 мм
DN2	15 мм
