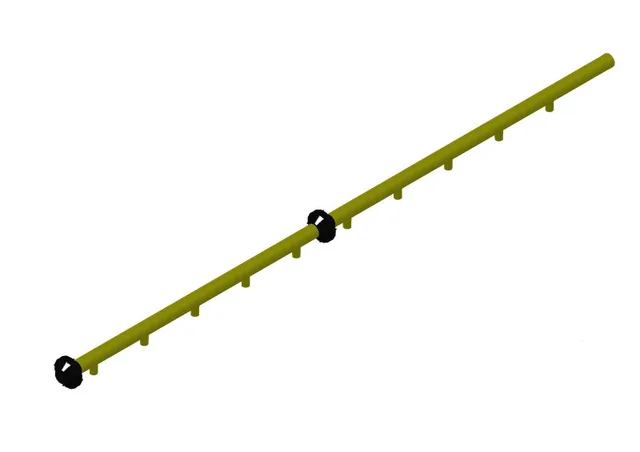

Коллектор NVC К1-Х-10 Лев.

Name: Коллектор NVC К1-Х-10 Лев.
Brand: Пожтехника

Обновлено в 2019 году

Описание

Коллекторы предназначены для подсоединения нескольких модулей к трубопроводу установки газового пожаротушения и могут применяться, как в модульных установках с несколькими сосудами, так и в случае централизованной установки газового пожаро тушения/ Примечания: Х – диаметр условного прохода коллектора DN, мм; 10 – количество подключаемых модулей; Лев - направление потока ГОТВ (расположение выходного фланца) – левое

Файлы для скачивания


rfa	kollektor_l_10.rfa	764 KB	Revit 2017

Типоразмеры (6)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Соединение
NVC К1-150-10-ОК Лев.	367.1	Коллектор NVC К1-150-10-ОК Лев.	NVC К1-150-10-ОК Лев.	150 мм	410414	NVC К1-150-10-ОК Лев.	Соединение : DN150
NVC К1-100-10-ОК Лев.	164.8	Коллектор NVC К1-100-10-ОК Лев.	NVC К1-100-10-ОК Лев.	100 мм	410215	NVC К1-100-10-ОК Лев.	Соединение : DN100
NVC К1-80-10-ОК Лев.	129.2	Коллектор NVC К1-80-10-ОК Лев.	NVC К1-80-10-ОК Лев.	80 мм	410271	NVC К1-80-10-ОК Лев.	Соединение : DN80
NVC К1-150-10 Лев.	353.8	Коллектор NVC К1-150-10 Лев.	NVC К1-150-10 Лев.	150 мм	410358	NVC К1-150-10 Лев.	Соединение : DN150
NVC К1-100-10 Лев.	153	Коллектор NVC К1-100-10 Лев.	NVC К1-100-10 Лев.	100 мм	410233	NVC К1-100-10 Лев.	Соединение : DN100

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Автоматические установки пожаротушения (АУПТ)
Материалы	Сталь
Общие характеристики
Группирование ADSK Группирование	ПОЖАРОТУШЕНИЕ ГАЗОВОЕ
Материал ADSK Материал	RAL 1026/Сталь
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	АО Спецавтоматика
Материал наименование ADSK_Материал наименование	Сталь
