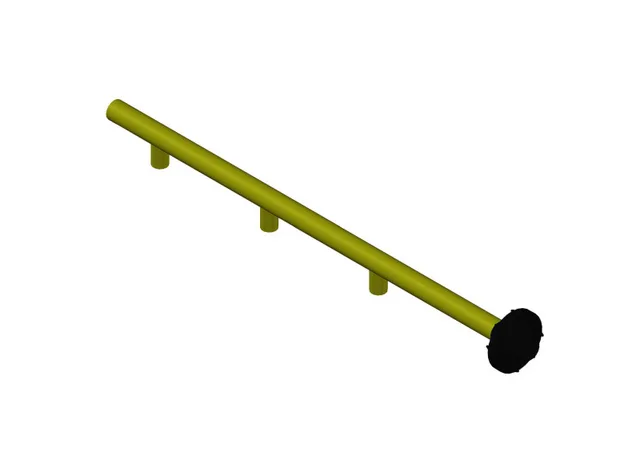

Коллектор NVC К1-Х-3 Прав.

Name: Коллектор NVC К1-Х-3 Прав.
Brand: Пожтехника

Обновлено в 2019 году

Описание

Коллекторы предназначены для подсоединения нескольких модулей к трубопроводу установки газового пожаротушения и могут применяться, как в модульных установках с несколькими сосудами, так и в случае централизованной установки газового пожаро тушения/ Примечания: Х – диаметр условного прохода коллектора DN, мм; 3 – количество подключаемых модулей; Прав - направление потока ГОТВ (расположение выходного фланца) – правое

Файлы для скачивания


rfa	kollektor_p_3.rfa	776 KB	Revit 2017

Типоразмеры (8)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Соединение
NVC К1-150-3-ОК Прав.	129	Коллектор NVC К1-150-3-ОК Прав.	NVC К1-150-3-ОК Прав.	150 мм	410401	NVC К1-150-3-ОК Прав.	Соединение : DN150
NVC К1-100-3-ОК Прав.	65.3	Коллектор NVC К1-100-3-ОК Прав.	NVC К1-100-3-ОК Прав.	100 мм	410038	NVC К1-100-3-ОК Прав.	Соединение : DN100
NVC К1-80-3-ОК Прав.	49.6	Коллектор NVC К1-80-3-ОК Прав.	NVC К1-80-3-ОК Прав.	80 мм	410394	NVC К1-80-3-ОК Прав.	Соединение : DN80
NVC К1-65-3-ОК Прав.	38	Коллектор NVC К1-65-3-ОК Прав.	NVC К1-65-3-ОК Прав.	65 мм	410116	NVC К1-65-3-ОК Прав.	Соединение : DN65
NVC К1-150-3 Прав.	125	Коллектор NVC К1-150-3 Прав.	NVC К1-150-3 Прав.	150 мм	410380	NVC К1-150-3 Прав.	Соединение : DN150

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Автоматические установки пожаротушения (АУПТ)
Материалы	Сталь
Общие характеристики
Группирование ADSK Группирование	ПОЖАРОТУШЕНИЕ ГАЗОВОЕ
Материал ADSK Материал	RAL 1026/Сталь
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	АО Спецавтоматика
Материал наименование ADSK_Материал наименование	Сталь
