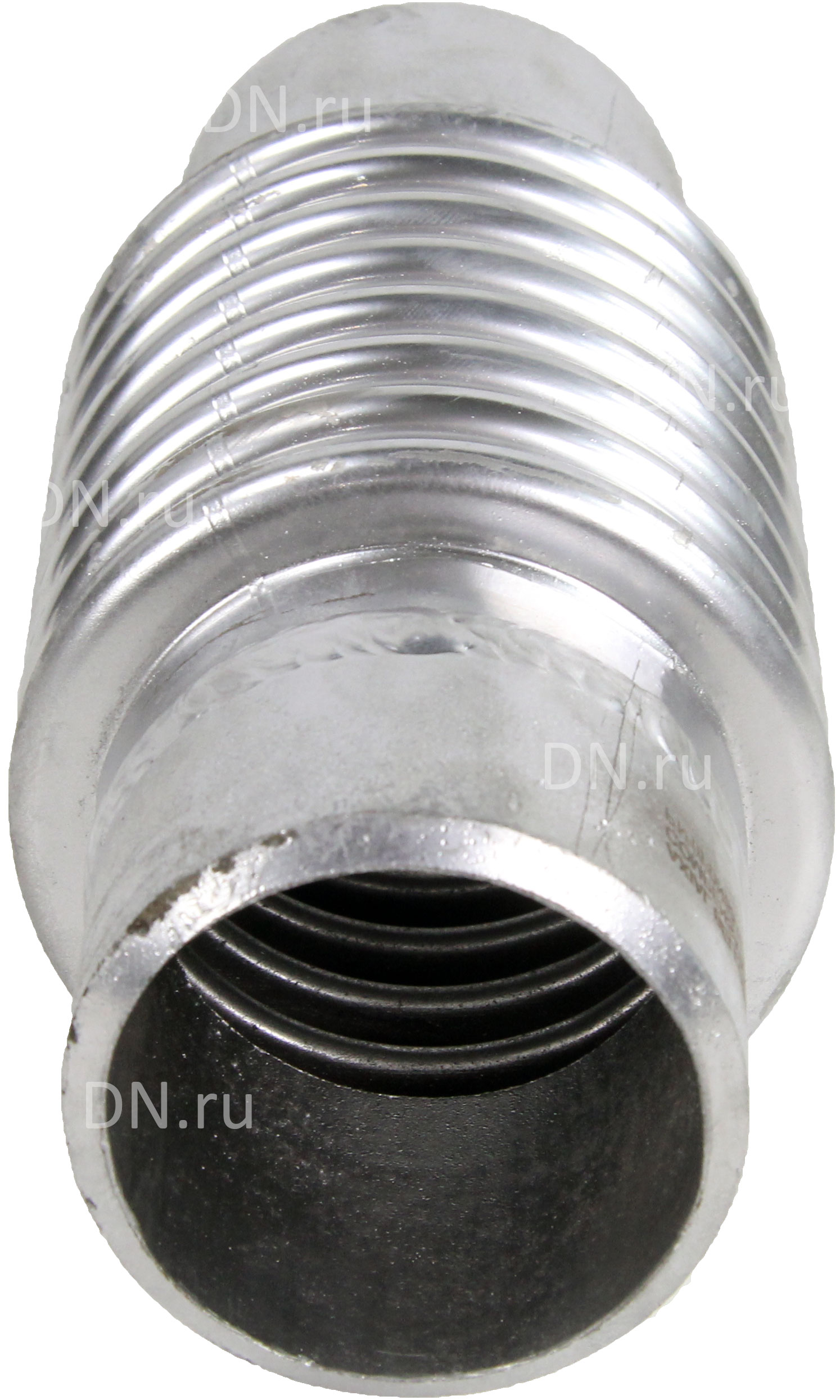

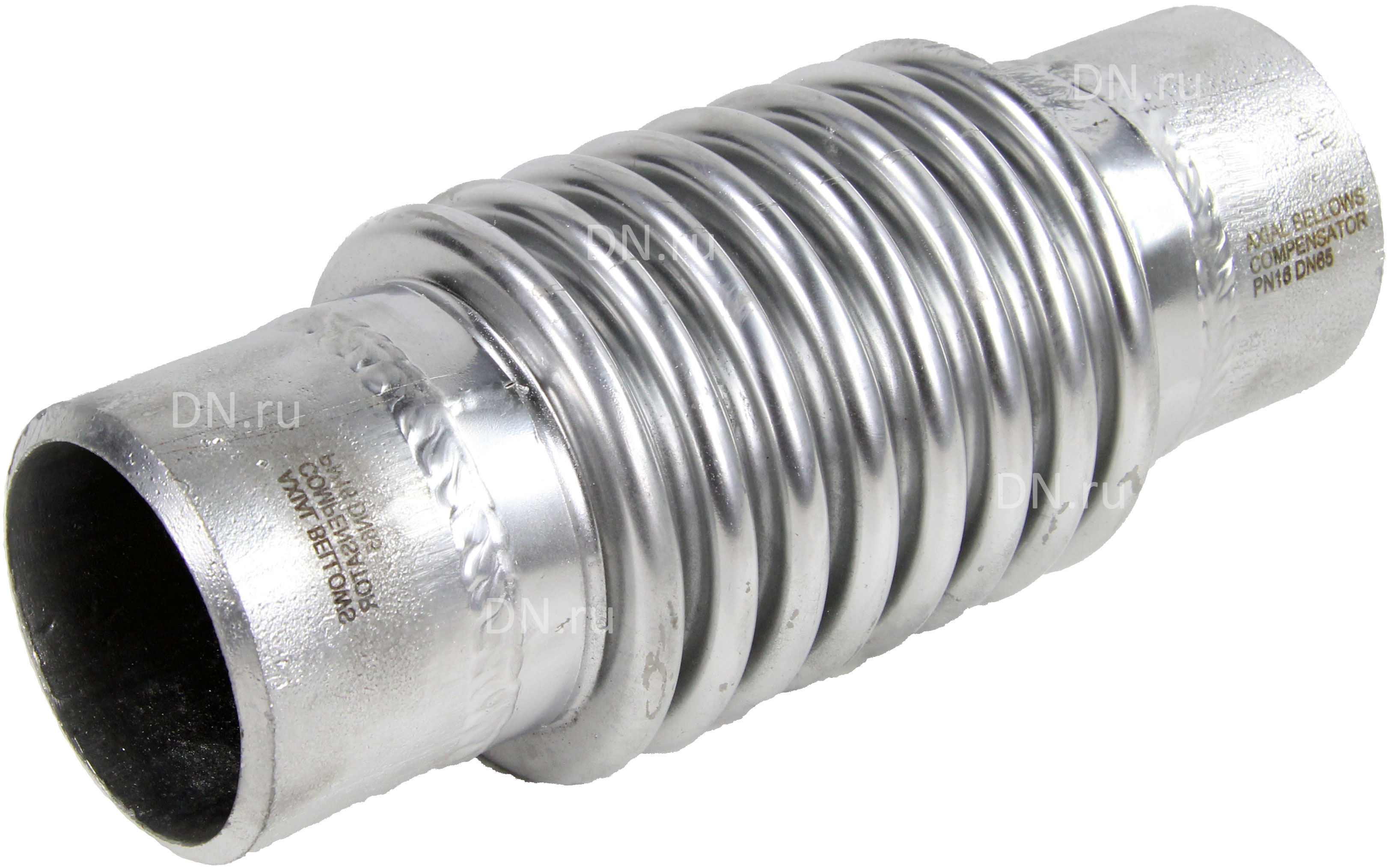

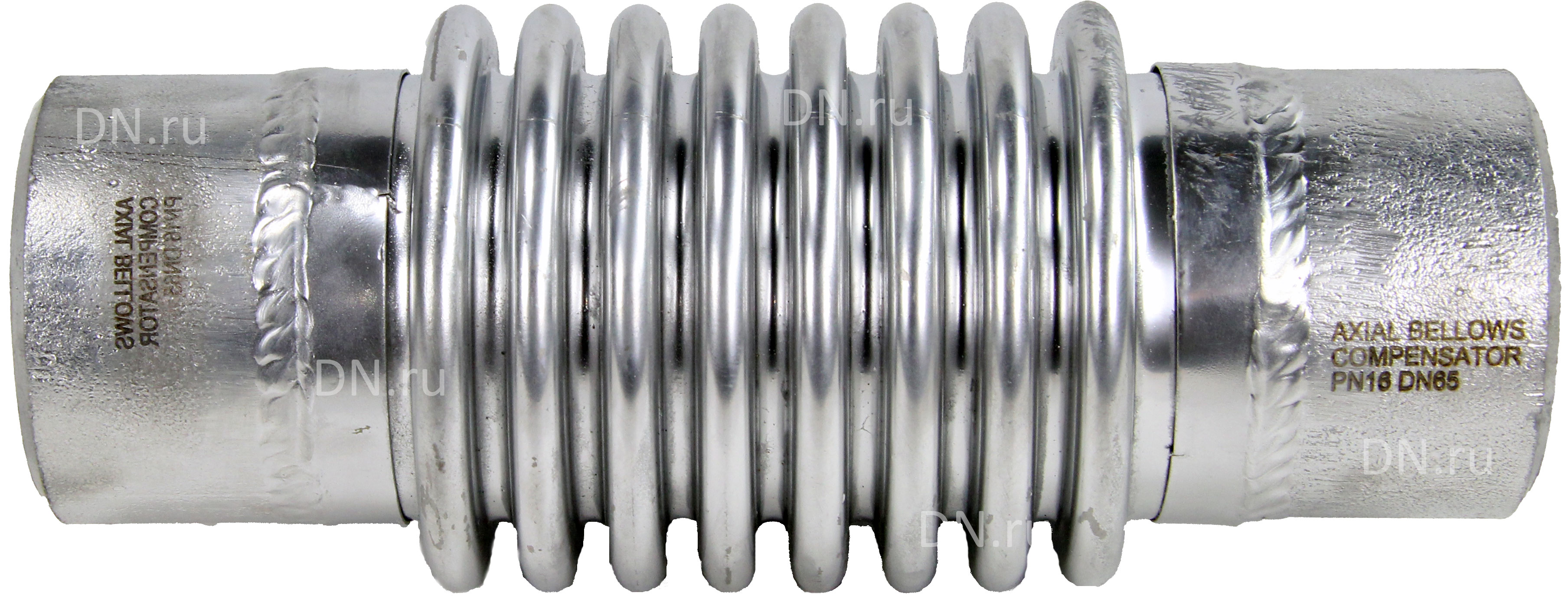

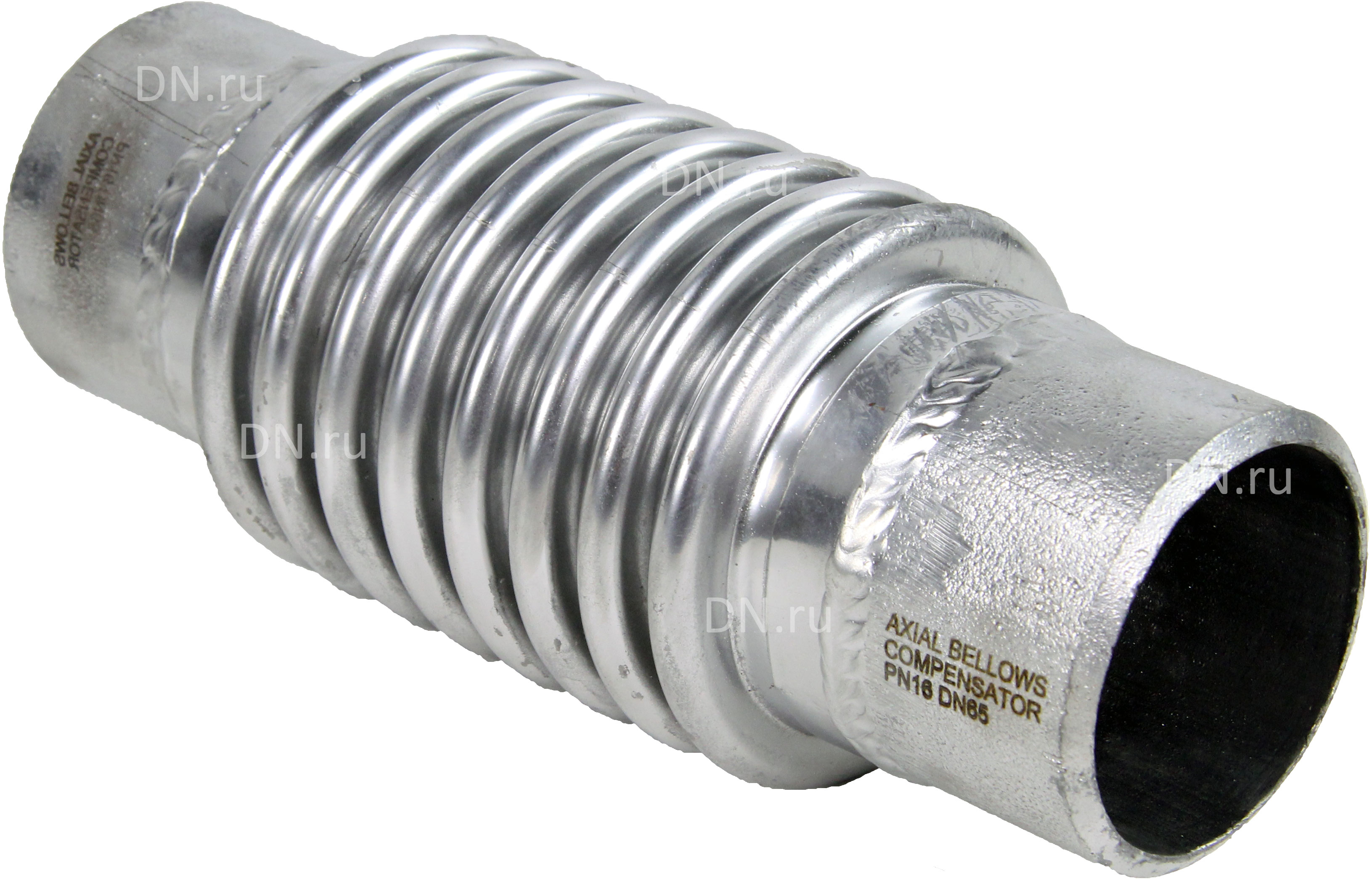

Компенсатор сильфонный осевой DN.ru CB-3121-W Ду250 Ру16 под приварку, сильфон - сталь SS304 без кожуха, осевой ход 80 мм

Name: Компенсатор сильфонный осевой DN.ru CB-3121-W Ду250 Ру16 под приварку, сильфон - сталь SS304 без кожуха, осевой ход 80 мм
Brand: DN.ru

Обновлено в 2024 году

Описание

Компенсатор предназначен для уменьшения вибрации и шума, возникающих в трубопроводах вследствие работы насосов или другого оборудования. Также компенсирует температурные смещения трубопроводов и облегчает монтаж в случае небольшой несоосности соединяемых элементов системы.

Принцип работы: сильфон, представляющий собой гофрированную упругую ассиметричную оболочку, выполненную из металлического сплава. компенсирует сдвиги за счет своей гибкости. Под действием поперечных, продольных сил, изгибающих моментов и углов поворота конструкция детали имеет возможность растягиваться и сжиматься, изгибаться и менять свою форму в поперечном направлении.

Файлы для скачивания


dwg	dn250_3d_dwg.dwg	180 KB	AutoCAD 2007
stp	dn250_3d_step.stp	97 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	273 mm
Ширина	273 mm
Длина	315 mm
Вес	12600 g
Диаметр	250 mm
