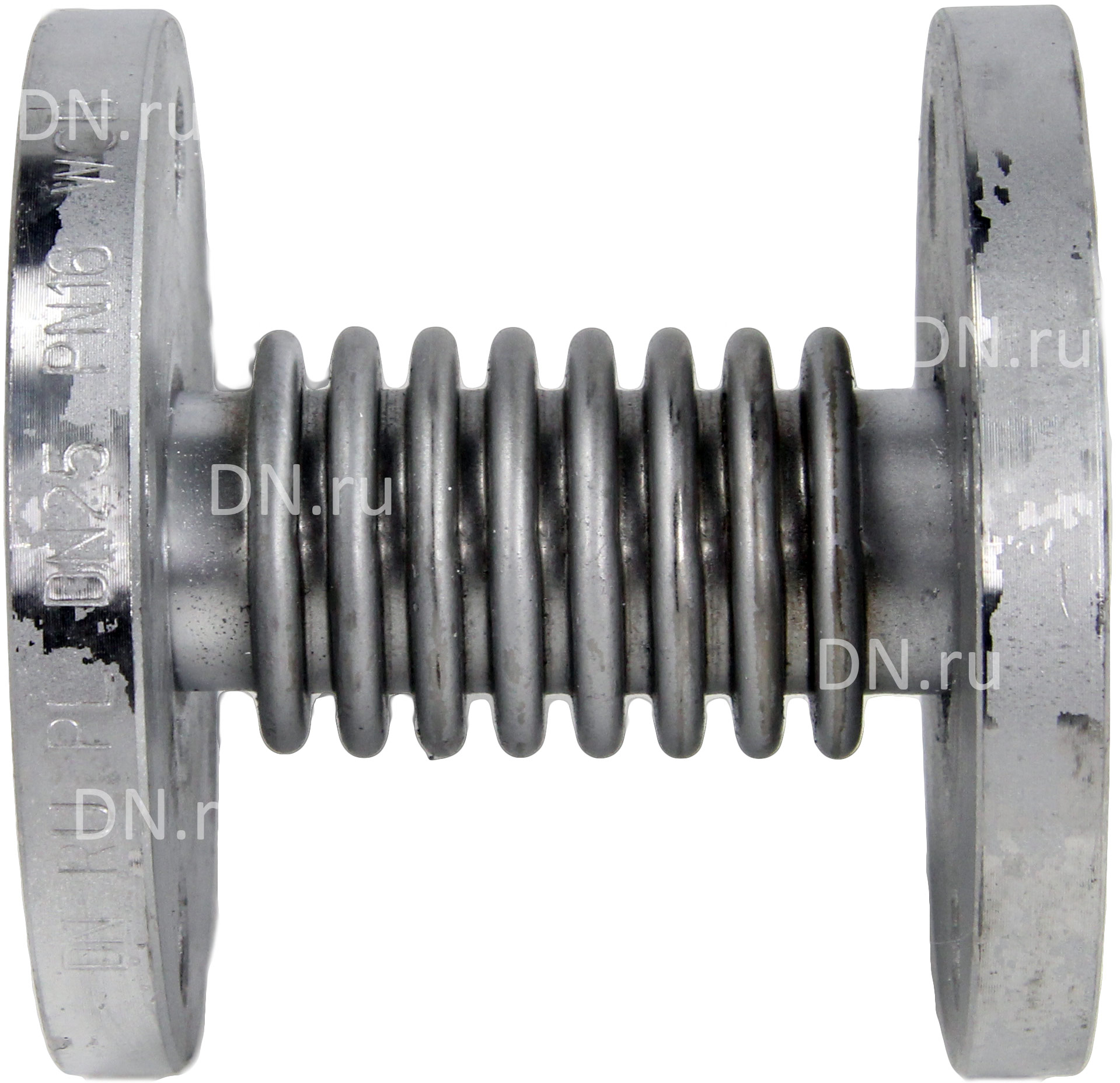

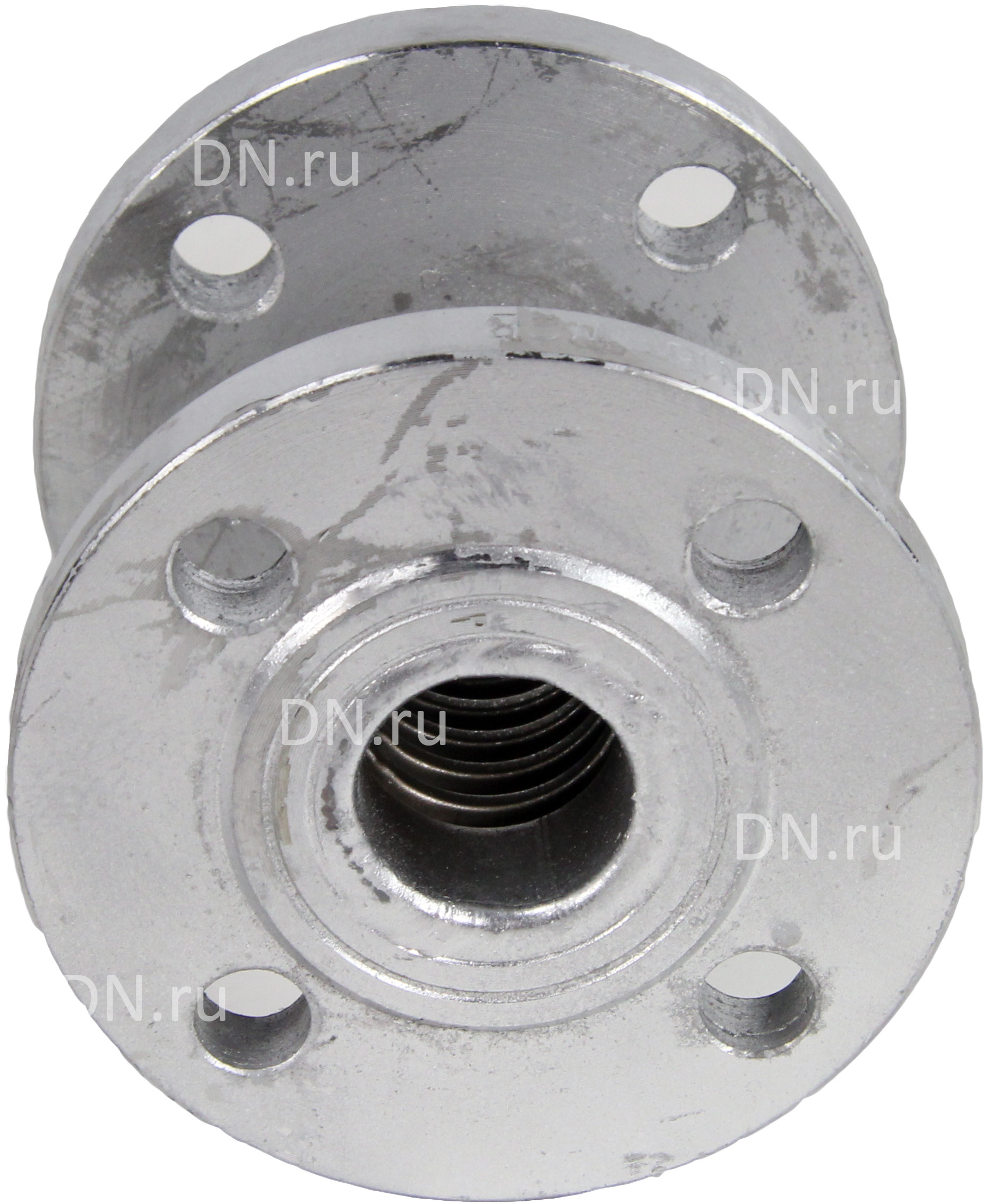

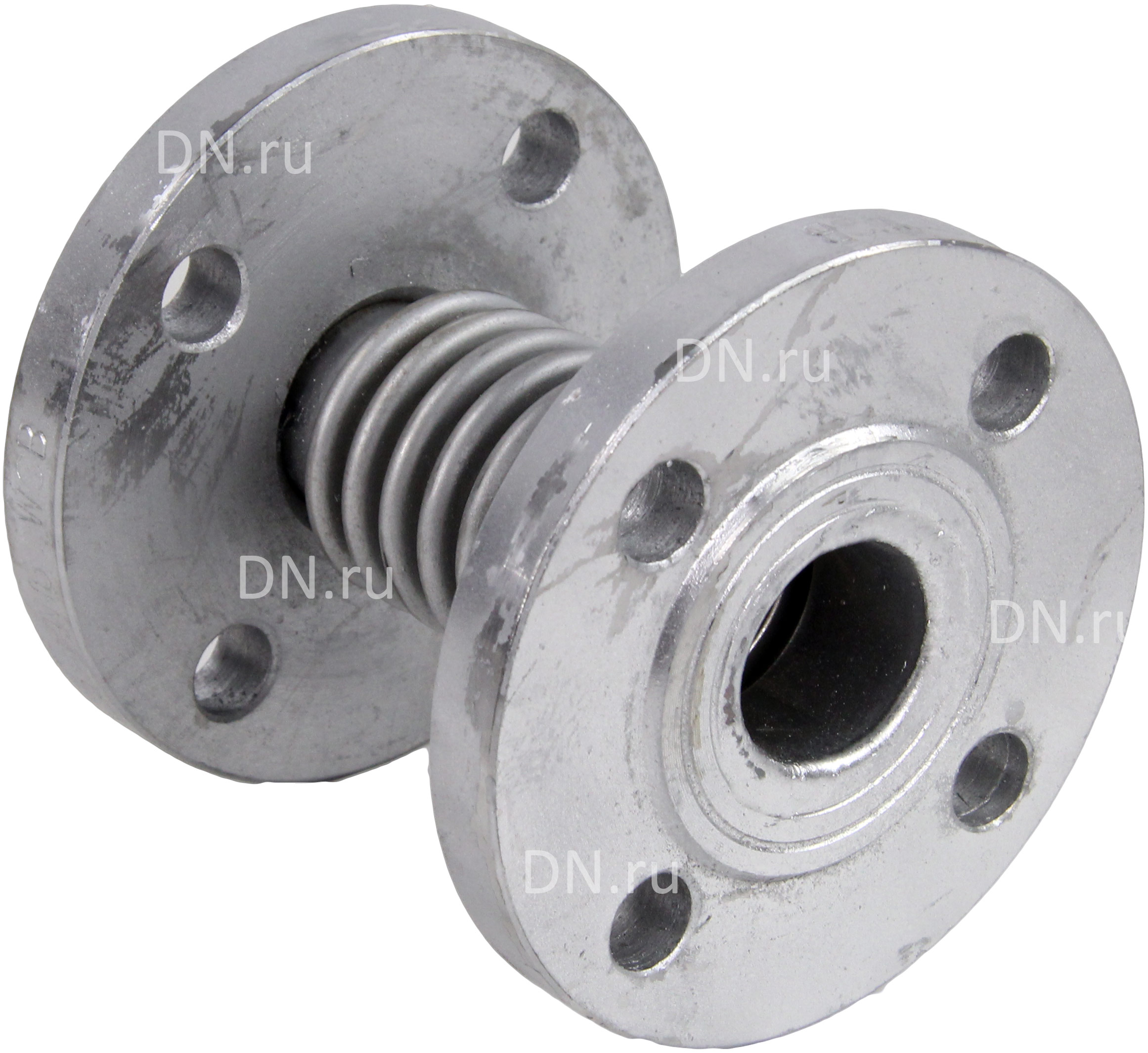

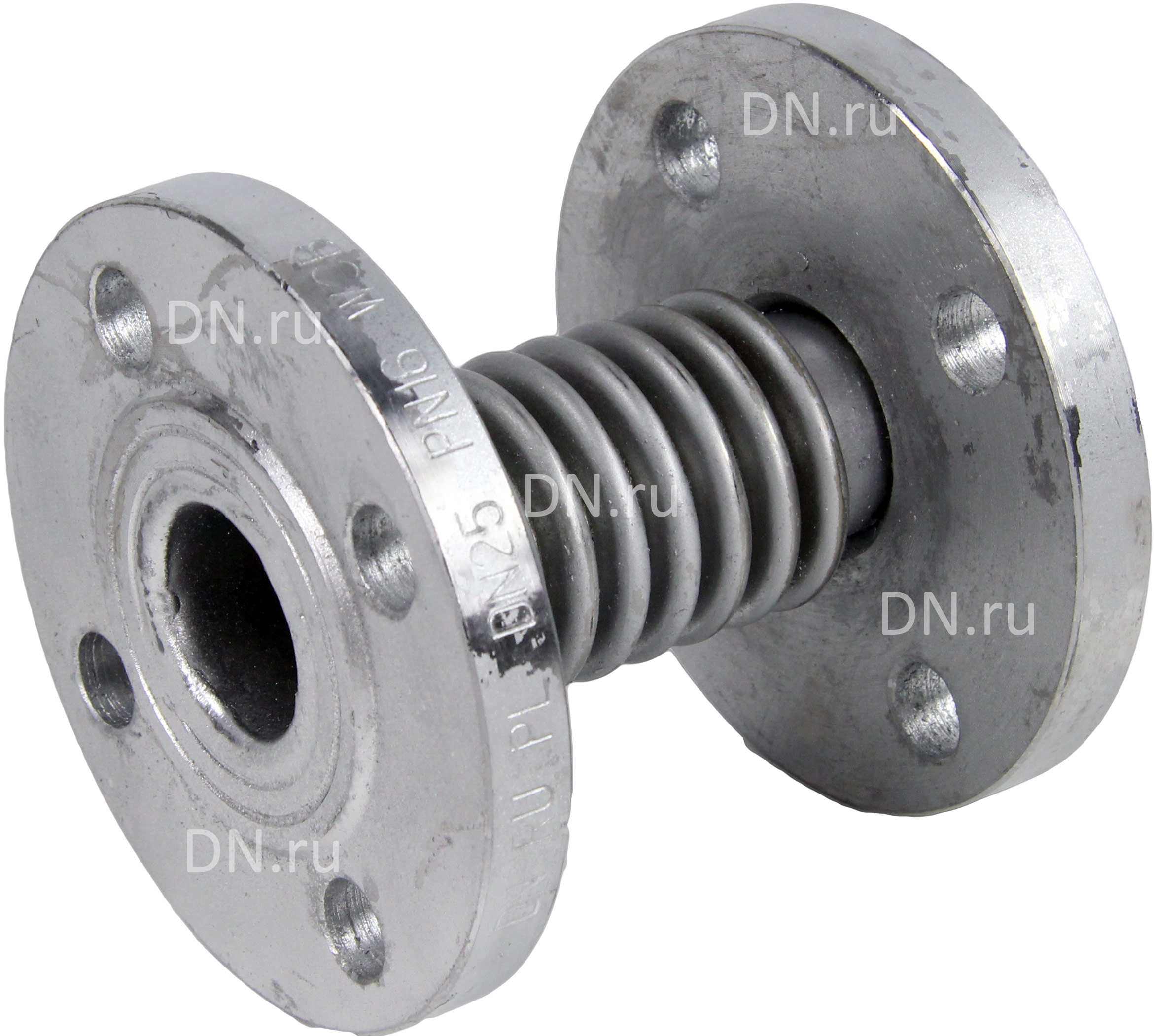

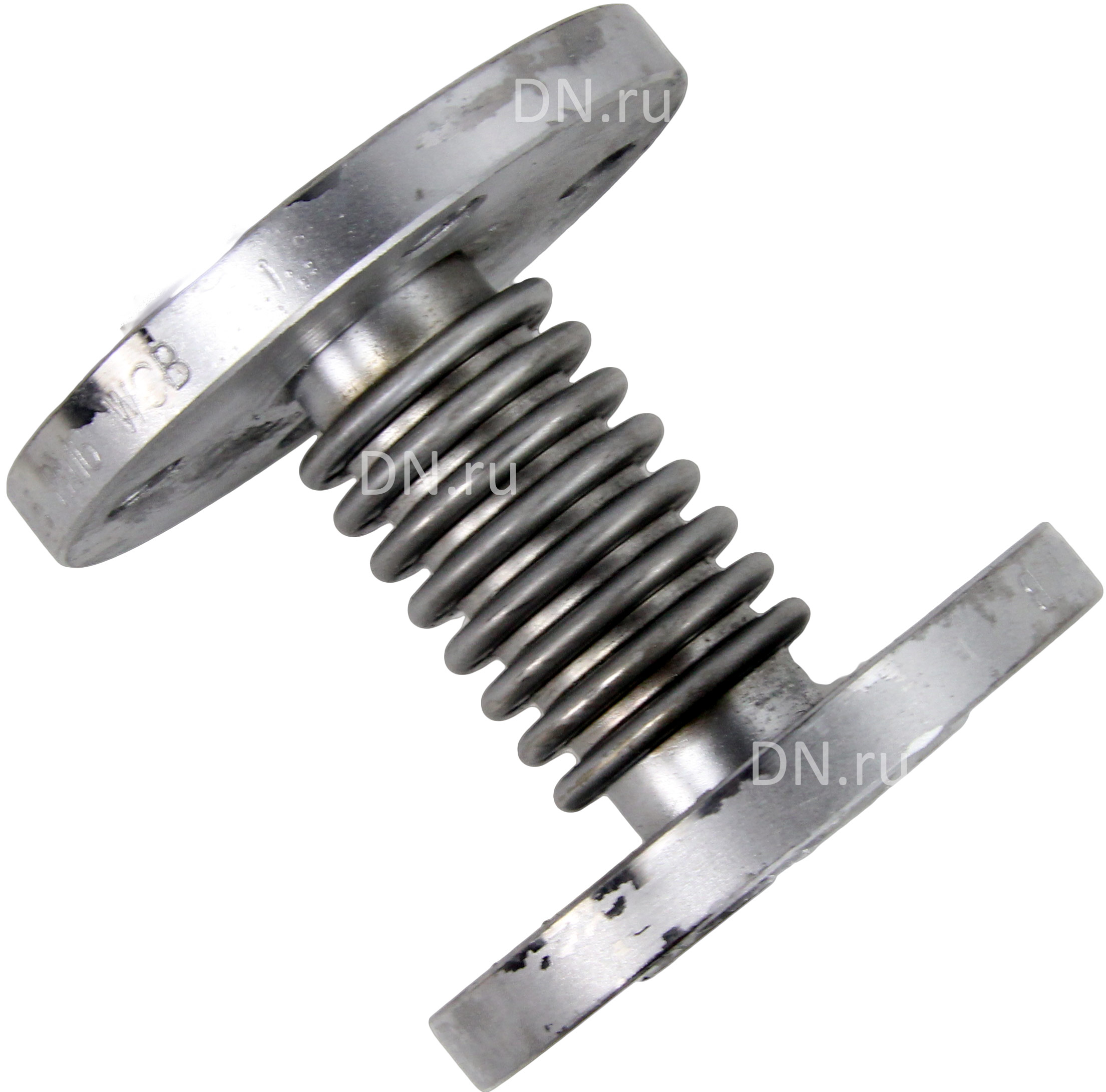

Компенсатор сильфонный осевой DN.ru CB-3234-F Ду32 Ру16 фланцевый, сильфон - нержавеющая сталь SS316, осевой ход 30 мм

Name: Компенсатор сильфонный осевой DN.ru CB-3234-F Ду32 Ру16 фланцевый, сильфон - нержавеющая сталь SS316, осевой ход 30 мм
Brand: DN.ru

Обновлено в 2024 году

Описание

Компенсатор предназначен для уменьшения вибрации и шума, возникающих в трубопроводах вследствие работы насосов или другого оборудования. Также компенсирует температурные смещения трубопроводов и облегчает монтаж в случае небольшой несоосности соединяемых элементов системы.

Принцип работы: Сильфон, представляющей собой гофрированную упругую ассиметричную оболочку, выполненную из металлического сплава. компенсирует сдвиги за счет своей гибкости. Под действием поперечных, продольных сил, изгибающих моментов и углов поворота конструкция детали имеет возможность растягиваться и сжиматься, изгибаться и менять свою форму в поперечном направлении.

Файлы для скачивания


dwg	dn32_3d_dwg.dwg	183 KB	AutoCAD 2007
stp	dn32_3d_step.stp	93 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	140 mm
Ширина	115 mm
Длина	140 mm
Вес	3700 g
Диаметр	32 mm
