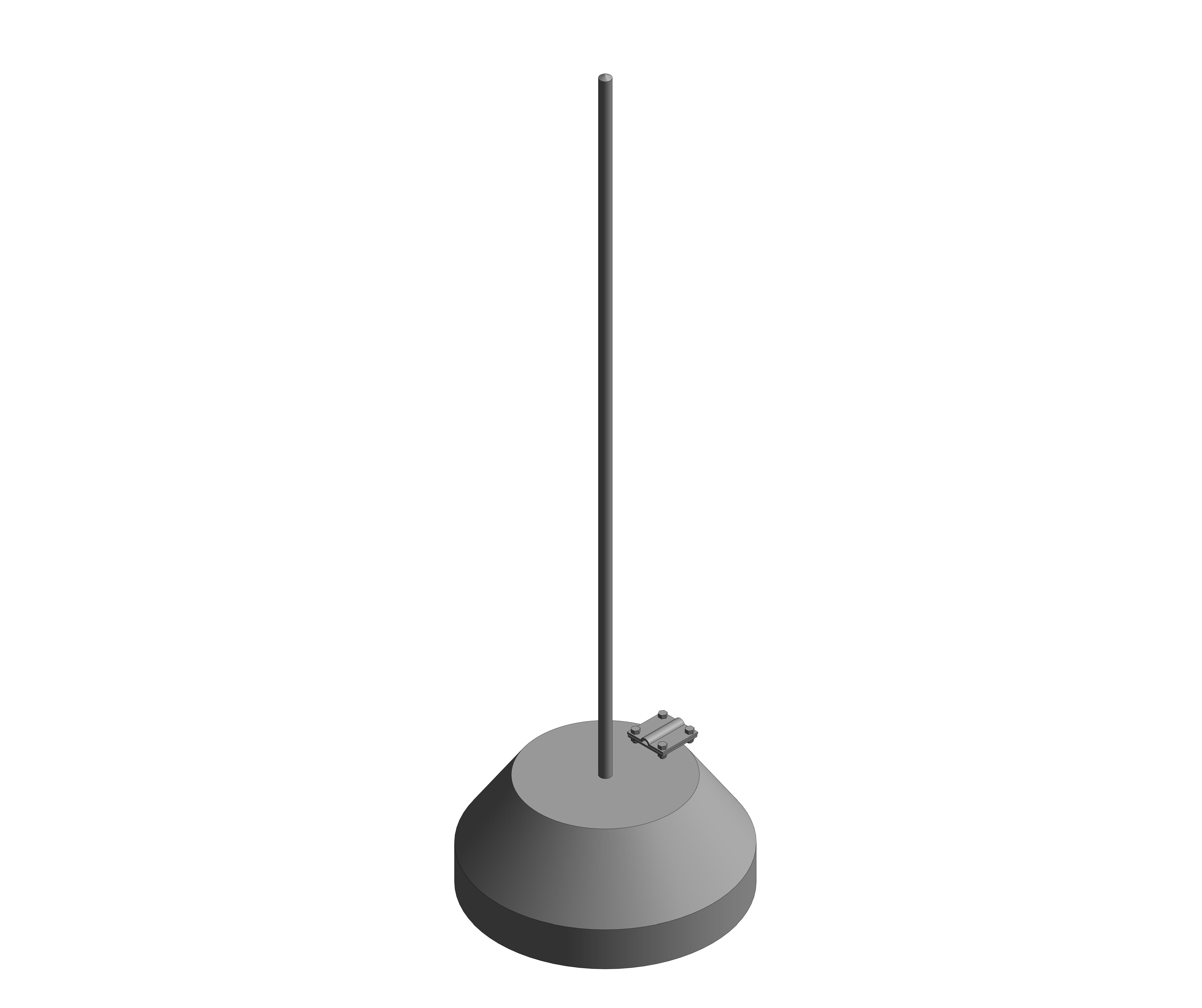

Комплект молниеприемника с бетонными основаниями 1-4 м
Обновлено в 2021 годуОписание
Файлы для скачивания
| rvt | kns_molniezashchitazazemlenie_jupiter_dkc.rvt | 62.2 MB | Revit 2019 | |
| rfa | kns_komplektmolniepriemnikovsbetonnymiosnovaniem_1-4m_nespecificiiruemoe_dkc.rfa | 900 KB | Revit 2019 | |
| ifc | kns_komplektmolniepriemnikovsbetonnymiosnovaniem_1-4m_nespecificiiruemoe_dkc.ifc | 134 KB | IFC2X3 | |
| dkc-instruktsiya_po_rabote_s_modelyami.pdf | 3.5 MB | — |
Типоразмеры (4)
| Наименование | Группирование ADSK Группирование | Наименование ADSK Наименование | Тип основания | Тип стержня |
|---|---|---|---|---|
| 1м | Комплект молниеприемника с бетонными основаниями 1 м, стержень, алюминий | Комплект молниеприемника с бетонными основаниями 1 м, стержень, алюминий | КНС_ОсновниеБетонное_DKC : NL0345_Бетон_20кг | КНС_СтерженьМолниеприемный_DKC : NL1000_Алюминий_1м |
| 2м | Комплект молниеприемника с бетонными основаниями 2 м, стержень, алюминий | Комплект молниеприемника с бетонными основаниями 2 м, стержень, алюминий | КНС_ОсновниеБетонное_DKC : NL0345_Бетон_20кг | КНС_СтерженьМолниеприемный_DKC : NL2000_Алюминий_2м |
| 3м | Комплект молниеприемника с бетонными основаниями 3 м, стержень, алюминий | Комплект молниеприемника с бетонными основаниями 3 м, стержень, алюминий | КНС_ОсновниеБетонное_DKC : NL0500_Бетон_40кг | КНС_СтерженьМолниеприемный_DKC : NL3000_Алюминий_3м |
| 4м | Комплект молниеприемника с бетонными основаниями 4 м, стержень, алюминий | Комплект молниеприемника с бетонными основаниями 4 м, стержень, алюминий | КНС_ОсновниеБетонное_DKC : NL0500_Бетон_40кг | КНС_СтерженьМолниеприемный_DKC : NL4000_Алюминий_4м |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Оборудование для молниезащиты |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Медь, Сталь, Металл, Алюминий |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Единица измерения ADSK_Единица измерения | комплект |
| Завод-изготовитель ADSK_Завод-изготовитель | DKC |
| Комментарии к типоразмеру | Молниеприемники Jupiter |
