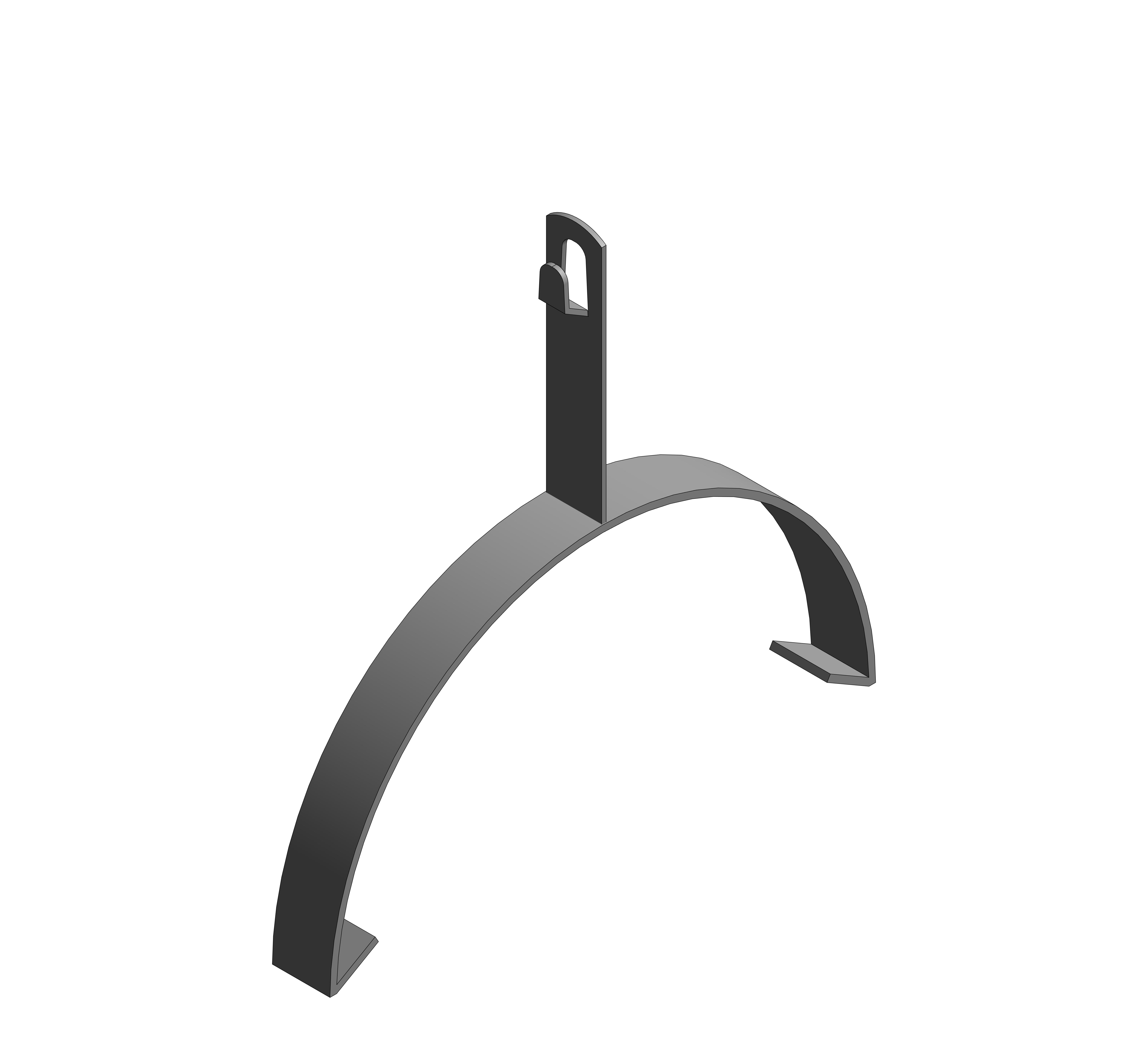

Коньковый регулируемый зажим 150-300 мм

Name: Коньковый регулируемый зажим 150-300 мм
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• крепление молниеприемной сетки на коньке кровли. Характеристики:
• регулируемый диапазон зажима;
• проводник крепится простым защелкиванием.

Файлы для скачивания


rvt	kns_molniezashchitazazemlenie_jupiter_dkc.rvt	62.2 MB	Revit 2019
rfa	kns_zajimkonkovyyreguliruemyy_dkc.rfa	472 KB	Revit 2019
ifc	kns_zajimkonkovyyreguliruemyy_dkc.ifc	122 KB	IFC2X3
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.5 MB	—
txt	kns_zajimkonkovyyreguliruemyy_dkc.txt	11 KB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Материал ADSK Материал	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Материал держателя	Металлический деражатель	Описание	Пластиковый держатель
ND2203CU_Медь_Увеличенный	0.28	DKC_Медь	Коньк.рег. зажим увелич. размера, медь	ND2203CU	Коньк.рег. зажим увелич. размера, медь	DKC_Медь	True	Назначение: • крепление молниеприемной сетки на коньке кровли. Характеристики: • регулируемый диапазон зажима; • проводник закрепляется безвинтовым зажимом при помощи плоскогубцев.	False
ND2203_Горячеоцинкованная сталь_Увеличенный	0.26	DKC_Сталь_Горячеоцинкованная	Коньк.рег. зажим увелич. размера, медь	ND2203	Коньк.рег. зажим увелич. размера, медь	DKC_Сталь_Горячеоцинкованная	True	Назначение: • крепление молниеприемной сетки на коньке кровли. Характеристики: • регулируемый диапазон зажима; • проводник закрепляется безвинтовым зажимом при помощи плоскогубцев.	False
ND2204_Горячеоцинкованная сталь_Пластиковый держатель	0.17	DKC_Сталь_Горячеоцинкованная	Коньковый регулируемый зажим с пластик. держ.	ND2204	Коньковый регулируемый зажим с пластик. держ.	DKC_Пластик_Серый	False	Назначение: • крепление молниеприемной сетки на коньке кровли. Характеристики: • регулируемый диапазон зажима; • проводник крепится простым защелкиванием.	True
ND2204CU_Медь_Пластиковый держатель	0.18	DKC_Медь	Коньк.рег. зажим с пласт. держ., медь	ND2204CU	Коньк.рег. зажим с пласт. держ., медь	DKC_Пластик_Красный	False	Назначение: • крепление молниеприемной сетки на коньке кровли. Характеристики: • регулируемый диапазон зажима; • проводник крепится простым защелкиванием.	True
ND2205_Горячеоцинкованная сталь	0.22	DKC_Сталь_Горячеоцинкованная	Коньковый регулируемый зажим	ND2205	Коньковый регулируемый зажим	DKC_Сталь_Горячеоцинкованная	True	Назначение: • крепление молниеприемной сетки на коньке кровли. Характеристики: • регулируемый диапазон зажима; • проводник закрепляется безвинтовым зажимом при помощи плоскогубцев.	False

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Медь, Сталь, Металл, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Закрепляемый проводник	Пруток, 8 мм
DKC_Место установки	Конек кровли
ETIM Article Class	EC000507
