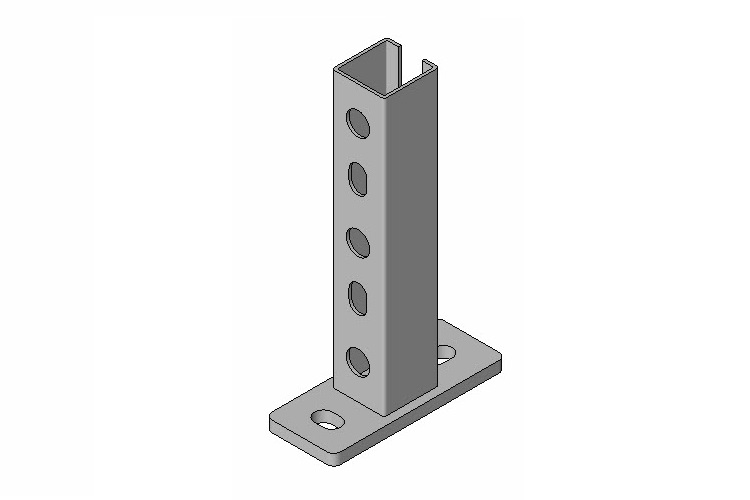

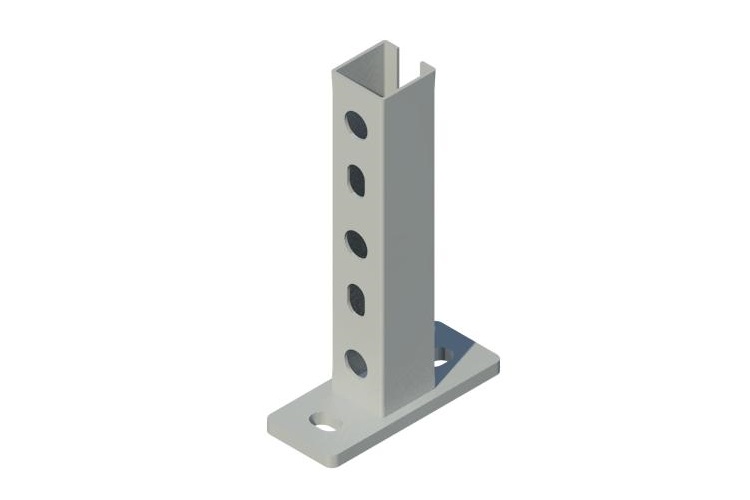

Консоль ТСА 38х40х2,0

Name: Консоль ТСА 38х40х2,0
Brand: TERMOCLIP

Обновлено в 2023 году

Описание

Предназначены для монтажа средних и тяжелых инженерных систем на расстоянии от пола, стен и потолочных конструкций зданий и сооружений. В комбинации с различными элементами монтажных систем дают возможность получать сложные пространственные конструкции. Могут использоваться в виде опор. Идеально подходят в качестве выступающей консоли несущей конструкции трассы трубопровода. Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков. В сочетании с седлообразными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.

Файлы для скачивания


rfa	Консоль ТСА 38х40х2,0.rfa	676 KB	Revit 2021
pdf	termoclip_instruktsiya_po_rabote_s_modelyami.pdf	1.8 MB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Размер Длина ADSK Размер Длина	Код изделия ADSK_Код изделия	Наименование	Толщина опоры
Консоль ТСА 38х40х2,0-1000	2.238	1000	09242007	Консоль ТСА 38х40х2,0-1000	8
Консоль ТСА 38х40х2,0-200	0.759	200	09242001	Консоль ТСА 38х40х2,0-200	6
Консоль ТСА 38х40х2,0-320	0.988	320	09242002	Консоль ТСА 38х40х2,0-320	6
Консоль ТСА 38х40х2,0-400	1.095	400	09242003	Консоль ТСА 38х40х2,0-400	6
Консоль ТСА 38х40х2,0-600	1.479	600	09242005	Консоль ТСА 38х40х2,0-600	6

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь, гальваническое покрытие цинком
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Сталь, гальваническое покрытие цинком
Размер Высота ADSK Размер Высота	40
Размер Толщина ADSK Размер Толщина	2
Размер Ширина ADSK Размер Ширина	38
