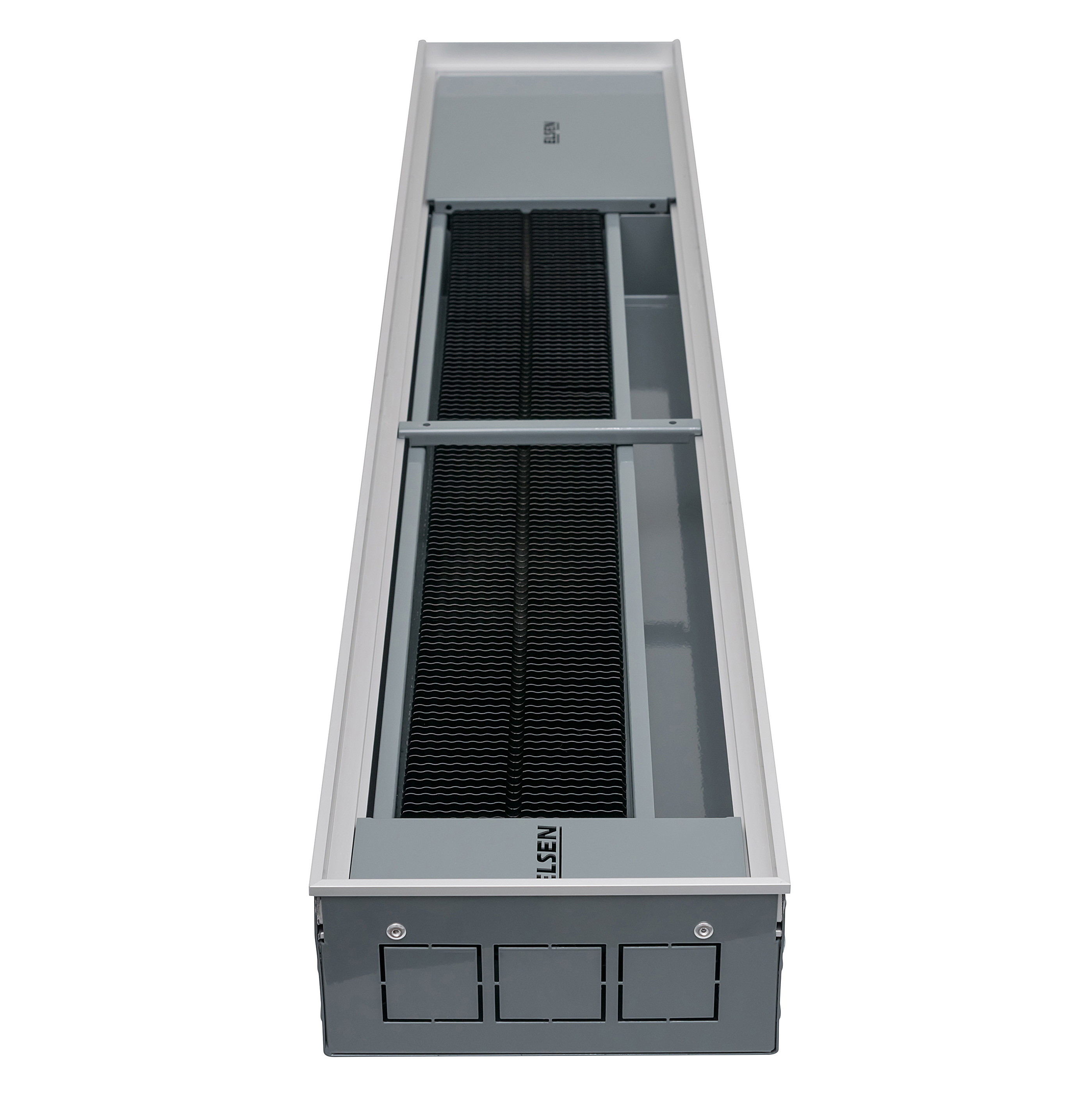

Конвектор естественной вентиляции EKN 300-90-1200

Name: Конвектор естественной вентиляции EKN 300-90-1200
Brand: ELSEN

Обновлено в 2019 году

Описание

Версия Revit 2017. Представленное загружаемое семейство конвектора, разработанное на основании каталога ELSEN, содержит в себе основные характеристики мощности, предельных температур и давления. Так же разработана спецификация по ГОСТ, вычисляющая кол-во оборудования, используемого в проекте. Конвекторы применяются в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях и других.

Файлы для скачивания


rvt	r2017_v1_elsen_truby_krany_radiatory.rvt	73.1 MB	Revit 2017
rfa	r2017_v1_elsen_ekn-90-120.rfa	796 KB	Revit 2017
ifc	r2017_v1_elsen_ekn.ifc	777 KB	IFC2X3
pdf	elsen_instruktsiya_po_rabote_s_modelyami.pdf	3.4 MB	—
adsklib	elsen_bibliotekamaterialov_oborudovanie.adsklib	1.9 MB	—

Типоразмеры (56)

Наименование	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	ELSEN Массив2	ELSEN_Тепловая мощность_90/70/20С	Описание
01_190-90-800	Внутрипольный конвектор естественной вентиляции, EKN, 19090800, 183 Вт	EKN.190.90.800	39	183 Вт	Внутрипольный конвектор естественной вентиляции, 183 Вт, EKN.190.90.800
02_190-90-1000	Внутрипольный конвектор естественной вентиляции, EKN, 190901000, 260 Вт	EKN.190.90.1000	49	260 Вт	Внутрипольный конвектор естественной вентиляции, 260 Вт, EKN.190.90.1000
03_190-90-1200	Внутрипольный конвектор естественной вентиляции, EKN, 190901200, 337 Вт	EKN.190.90.1200	59	337 Вт	Внутрипольный конвектор естественной вентиляции, 337 Вт, EKN.190.90.1200
04_190-90-1400	Внутрипольный конвектор естественной вентиляции, EKN, 190901400, 414 Вт	EKN.190.90.1400	69	414 Вт	Внутрипольный конвектор естественной вентиляции, 414 Вт, EKN.190.90.1400
05_190-90-1600	Внутрипольный конвектор естественной вентиляции, EKN, 190901600, 491 Вт	EKN.190.90.1600	79	491 Вт	Внутрипольный конвектор естественной вентиляции, 491 Вт, EKN.190.90.1600

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	90 mm
Ширина	300 mm
Длина	1200 mm
Общие характеристики
Группирование ADSK Группирование	Конвектор
Обозначение ADSK Обозначение	Конвектор естественной вентиляции
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELSEN
ELSEN Материал	ELSEN_Конвекторы_EKN-EKQ_Белый
