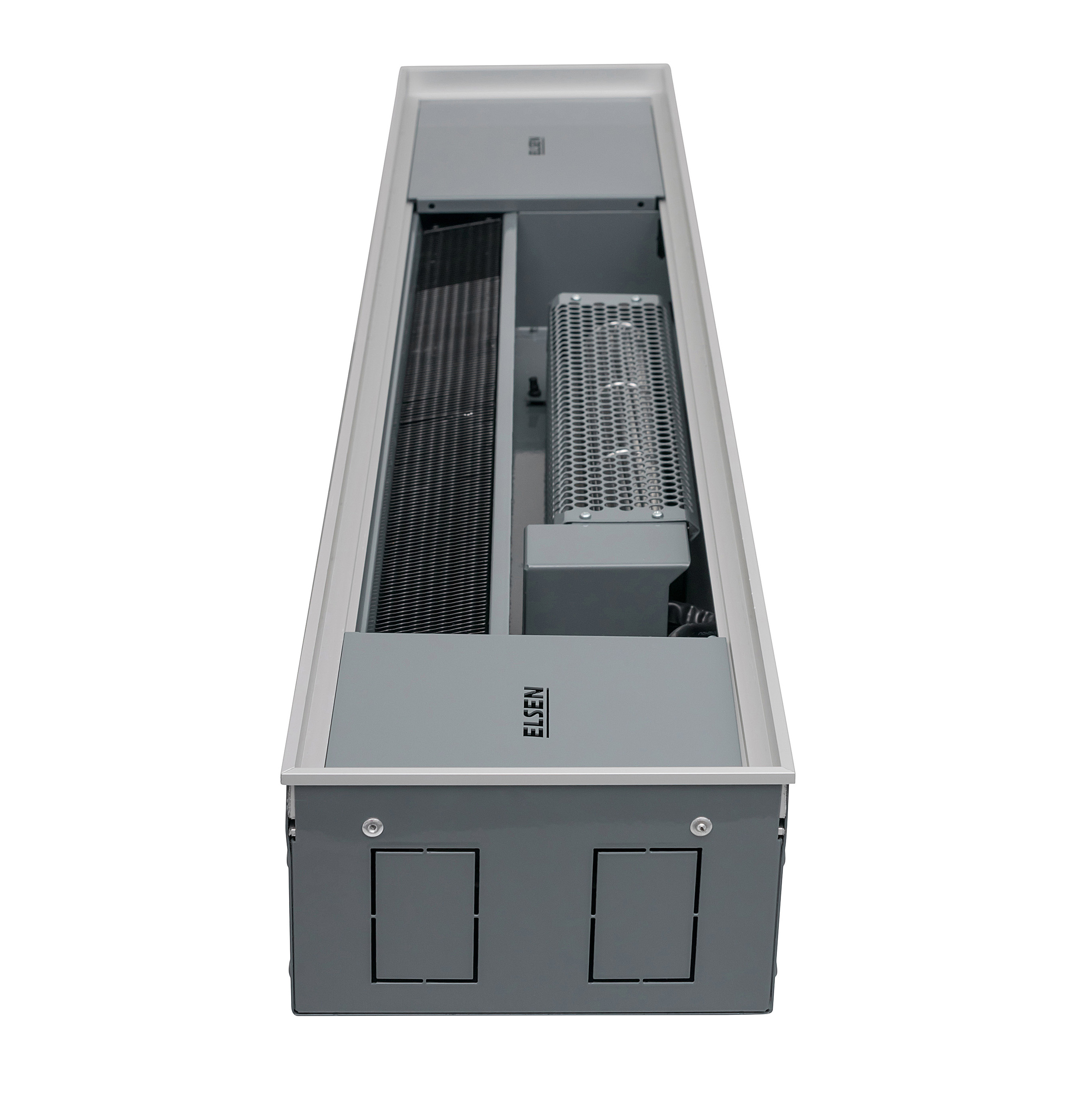

Конвектор с принудительной конвекцией EKQ 240-75-1250

Name: Конвектор с принудительной конвекцией EKQ 240-75-1250
Brand: ELSEN

Обновлено в 2019 году

Описание

Версия Revit 2017. Представленное загружаемое семейство конвектора, разработанное на основании каталога ELSEN, содержит в себе основные характеристики мощности, предельных температур и давления. Так же разработана спецификация по ГОСТ, вычисляющая кол-во оборудования, используемого в проекте. Конвекторы применяются в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях и других.

Файлы для скачивания


rvt	r2017_v1_elsen_truby_krany_radiatory.rvt	73.1 MB	Revit 2017
rfa	r2017_v1_elsen_ekq-75-90-110.rfa	988 KB	Revit 2017
ifc	r2017_v1_elsen_ekq.ifc	1.1 MB	IFC2X3
pdf	elsen_instruktsiya_po_rabote_s_modelyami.pdf	3.4 MB	—
adsklib	elsen_bibliotekamaterialov_oborudovanie.adsklib	1.9 MB	—

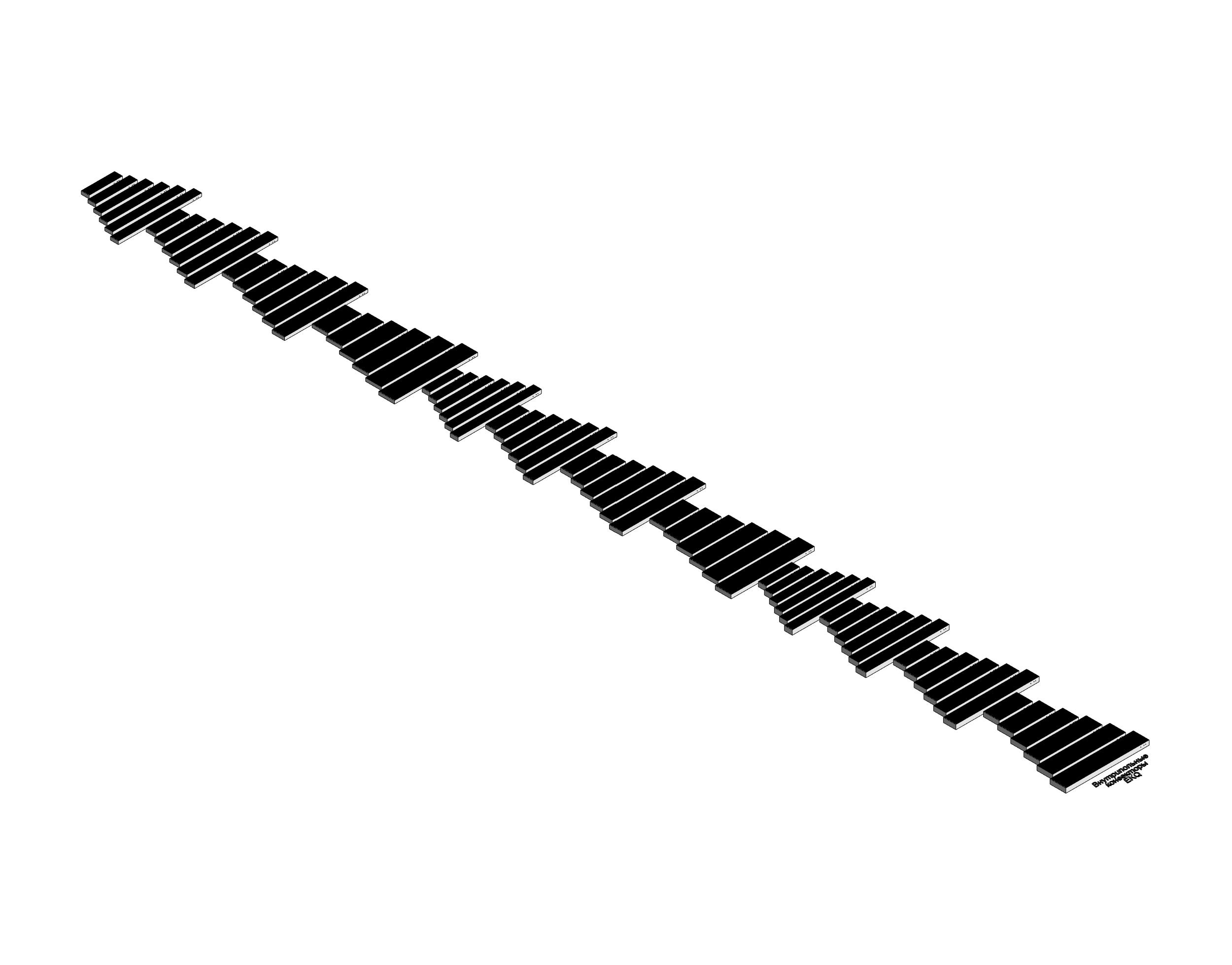

Типоразмеры (72)

Наименование	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	ELSEN Массив2	ELSEN_Активная мощность вентилятора	ELSEN_Максимальный уровень звукового давления (дБ)	ELSEN_Полная мощность вентилятора	ELSEN_Тепловая мощность_90/70/20С	ELSEN_Ток вентилятора	Описание
01_190-75-800	Внутрипольный конвектор с принудительной конвекцией , EKQ, 19075800, 497 Вт	EKQ.190.75.800	39	5 Вт	39	5 В·А	497 Вт	0 А	Внутрипольный конвектор с принудительной конвекцией, 497 Вт, EKQ.190.75.800
02_190-75-1000	Внутрипольный конвектор с принудительной конвекцией , EKQ, 190751000, 719 Вт	EKQ.190.75.1000	49	5 Вт	39	5 В·А	719 Вт	0 А	Внутрипольный конвектор с принудительной конвекцией, 719 Вт, EKQ.190.75.1000
03_190-75-1250	Внутрипольный конвектор с принудительной конвекцией , EKQ, 190751250, 995 Вт	EKQ.190.75.1250	62	7 Вт	41	7 В·А	995 Вт	0 А	Внутрипольный конвектор с принудительной конвекцией, 995 Вт, EKQ.190.75.1250
04_190-75-1500	Внутрипольный конвектор с принудительной конвекцией , EKQ, 190751500, 1274 Вт	EKQ.190.75.1500	74	11 Вт	41	12 В·А	1274 Вт	0 А	Внутрипольный конвектор с принудительной конвекцией, 1274 Вт, EKQ.190.75.1500
05_190-75-1750	Внутрипольный конвектор с принудительной конвекцией , EKQ, 190751750, 1554 Вт	EKQ.190.75.1750	87	13 Вт	41	14 В·А	1554 Вт	1 А	Внутрипольный конвектор с принудительной конвекцией, 1554 Вт, EKQ.190.75.1750

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	75 mm
Ширина	240 mm
Длина	1250 mm
Общие характеристики
Группирование ADSK Группирование	Конвектор
Обозначение ADSK Обозначение	Конвектор с принудительной конвекцией
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELSEN
ELSEN Материал	ELSEN_Конвекторы_EKN-EKQ_Белый
