Конвектор отопительный травмобезопасный стальной настенный концевой ГОСТ 31311, Q=787 Вт

Name: Конвектор отопительный травмобезопасный стальной настенный концевой ГОСТ 31311, Q=787 Вт
Brand: САНТЕХПРОМ

Обновлено в 2021 году

Описание

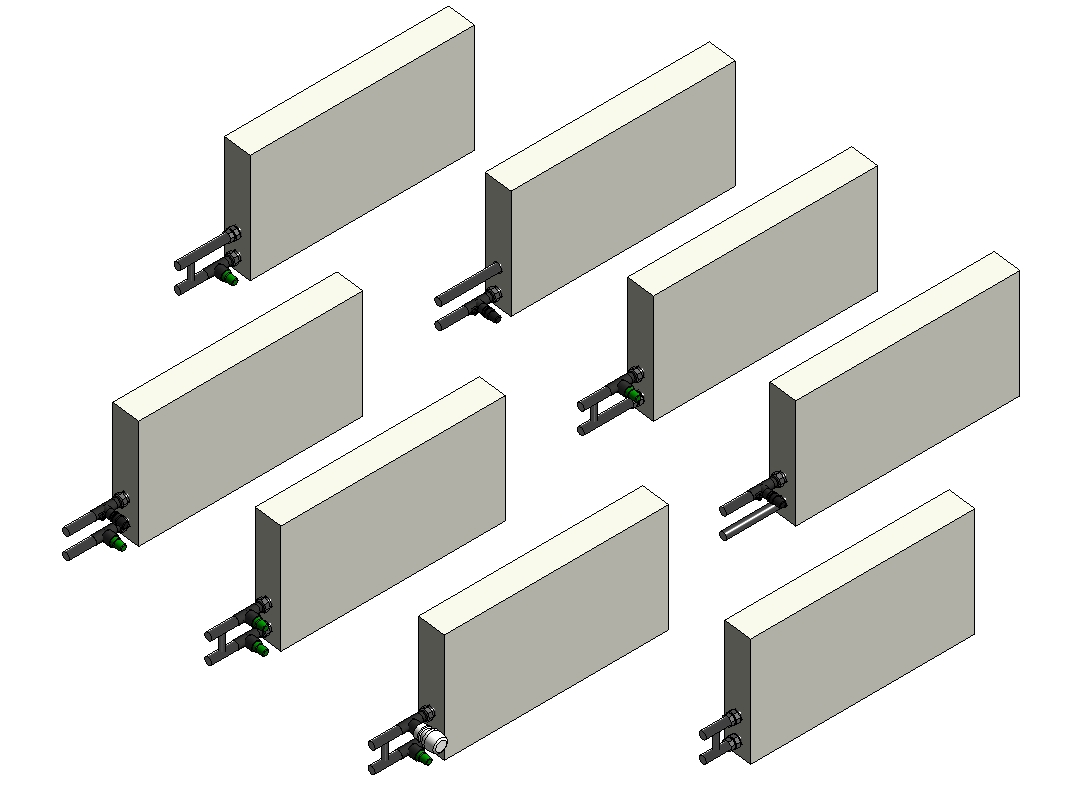

Версия Revit 2019. Конвекторы отопления водяные применяются для организации централизованных, а также автономных отопительных систем. Популярность таких устройств обусловлена их экономичностью, эффективностью и сравнительно низкими эксплуатационными расходами Представленное семейство моделей разработано с учетом рекомендаций компании САНТЕХПРОМ и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане. Общие параметры семейства – Параметры ФОП 2017 для шаблона Autodesk.

Файлы для скачивания


rvt	santehprom_proekt_konvektory_specifikacii.rvt	78.7 MB	Revit 2019
rfa	santehprom_konvektor_koncevoy_universalmksk.rfa	2.5 MB	Revit 2019
pdf	santehprom_konvektora_instrukciya.pdf	977 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Сталь
Сайт производителя	Перейти
Размеры
Высота	410 mm
Ширина	96 mm
Длина	940 mm
Вес	11700 g
Параметры в файлах моделей
МодульА20	Вл_модули Универсал : А20
тип31	➤ : А31
МодульА18	Вл_модули Универсал : А18
Изготовитель	АО «САНТЕХПРОМ»
тип9	➤ : А09
