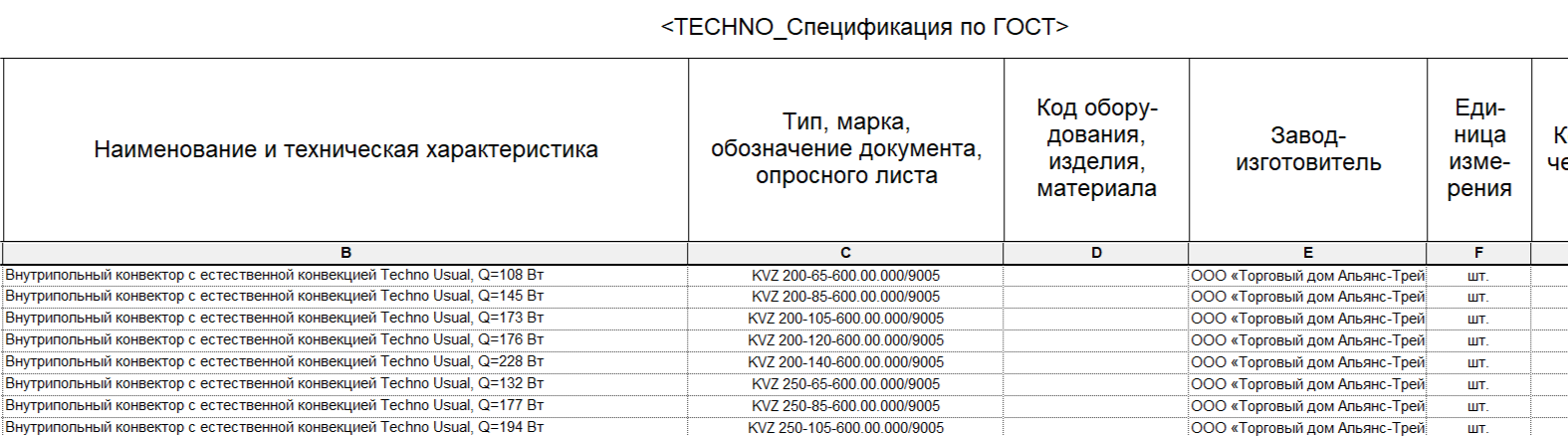

Конвектор внутрипольный замкнутый с естественной конвекцией Usual KVZ (все типоразмеры, спецификации, скрипты)

Конвектор внутрипольный замкнутый с естественной конвекцией серии Techno Usual KVZ предназначен для эксплуатации в закрытых системах теплоснабжения, насосных системах водяного отопления зданий и сооружений различного назначения.

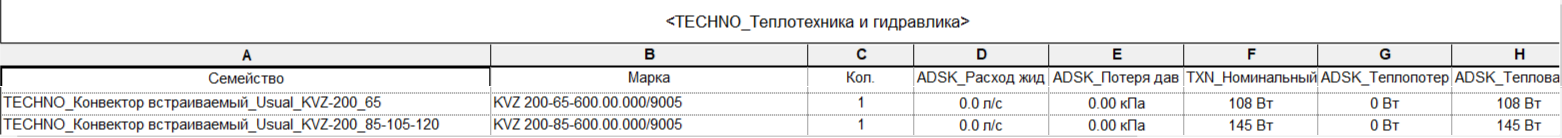

Версия Autodesk Revit: 2019; Версия ФОП: 2019

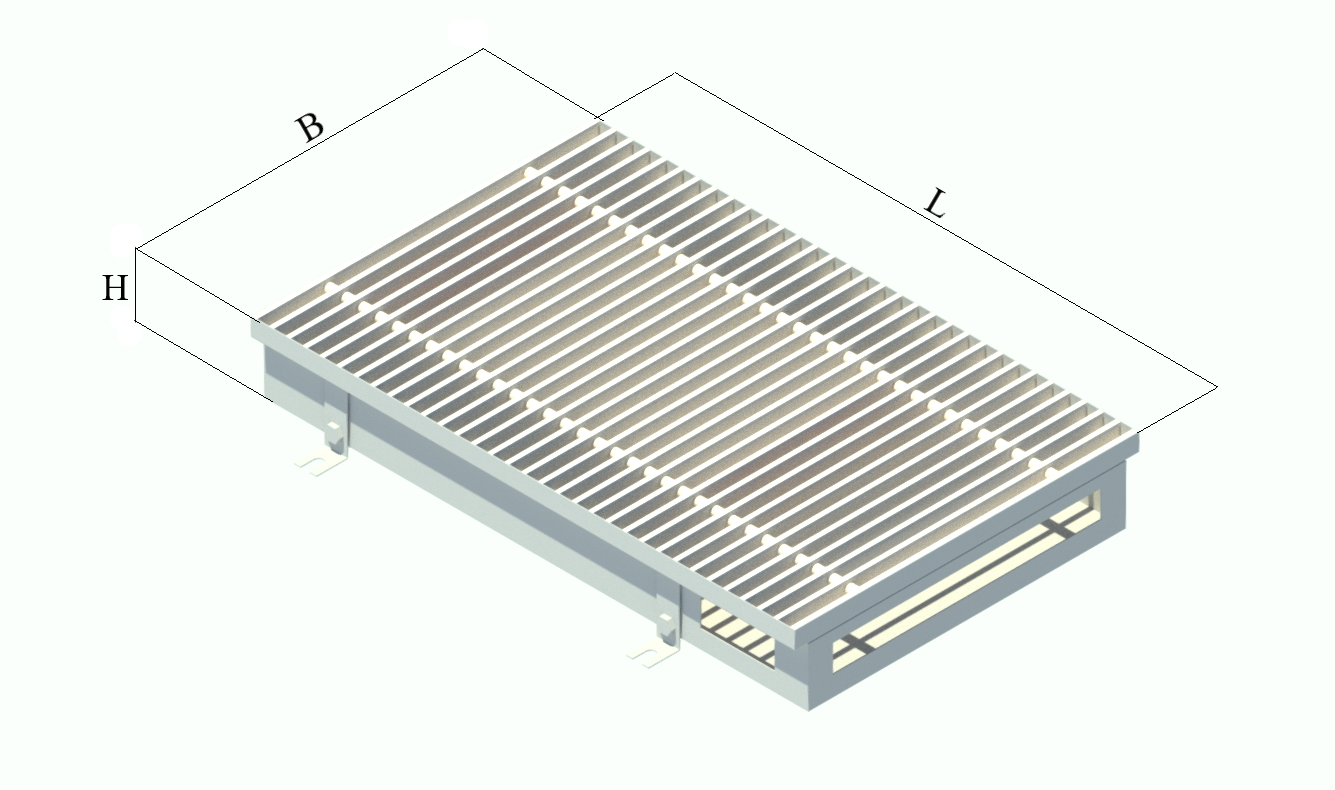

Габаритные размеры:
Длина (L): 600-4800 мм (с шагом 100 мм);
Ширина (B): 200, 250, 350, 380, 420 мм;
Высота (H): 65, 85, 105, 20, 140, 190 мм

Параметры эксплуатации:
• Теплоноситель вода или незамерзающие смеси;
• Максимальная температура теплоносителя 130°С;
• Максимально допустимое давление 1,6 МПа;
• Диаметры подводящих отводящих патрубков G 1/2'' (внутренняя резьба);

Конструкция:
• Корпус из оцинкованной стали (с дополнительными ребрами жесткости), покрыт износостойким полиэфирным порошковым покрытием тёмно-графитного цвета (RAL 7016), толщина корпуса с учетом покраски - 1,5 мм;

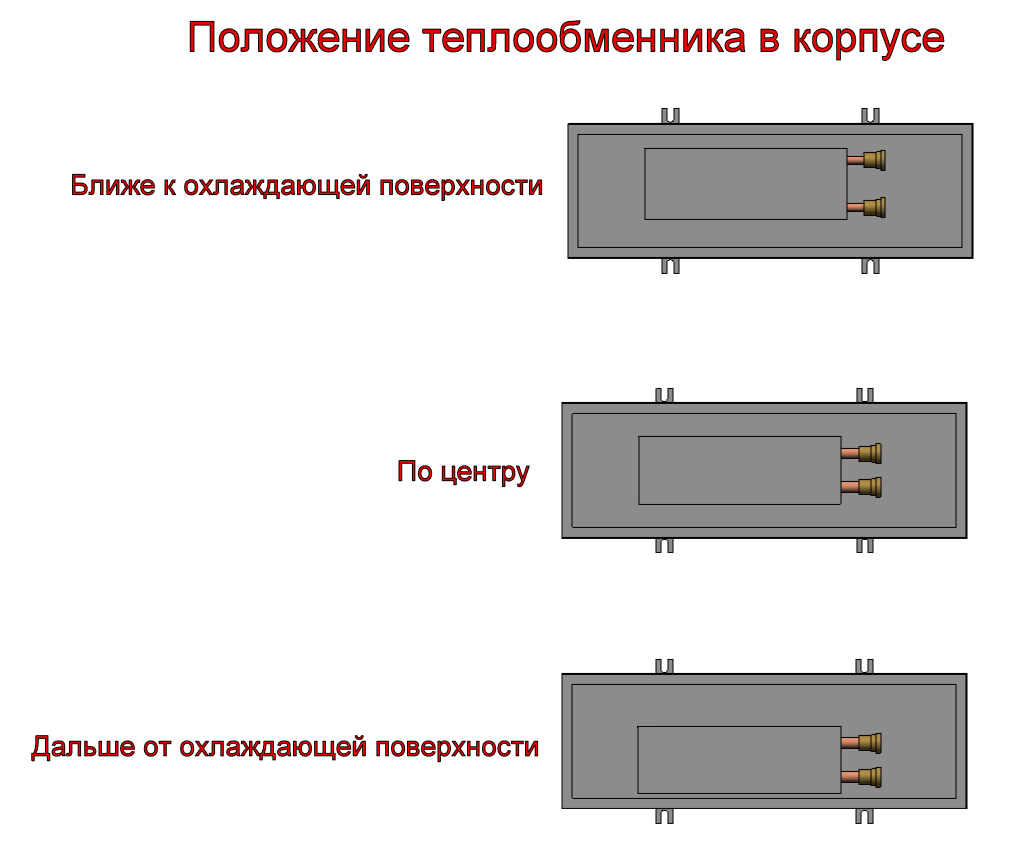

• Теплообменник из цельногнутой медной трубы и алюминиевых ламелей, окрашенный в цвет корпуса, с узлом подключения G1/2'' (внутренняя резьба);
• Крепежный комплект;
• Воздухоспускной клапан G1/8'';

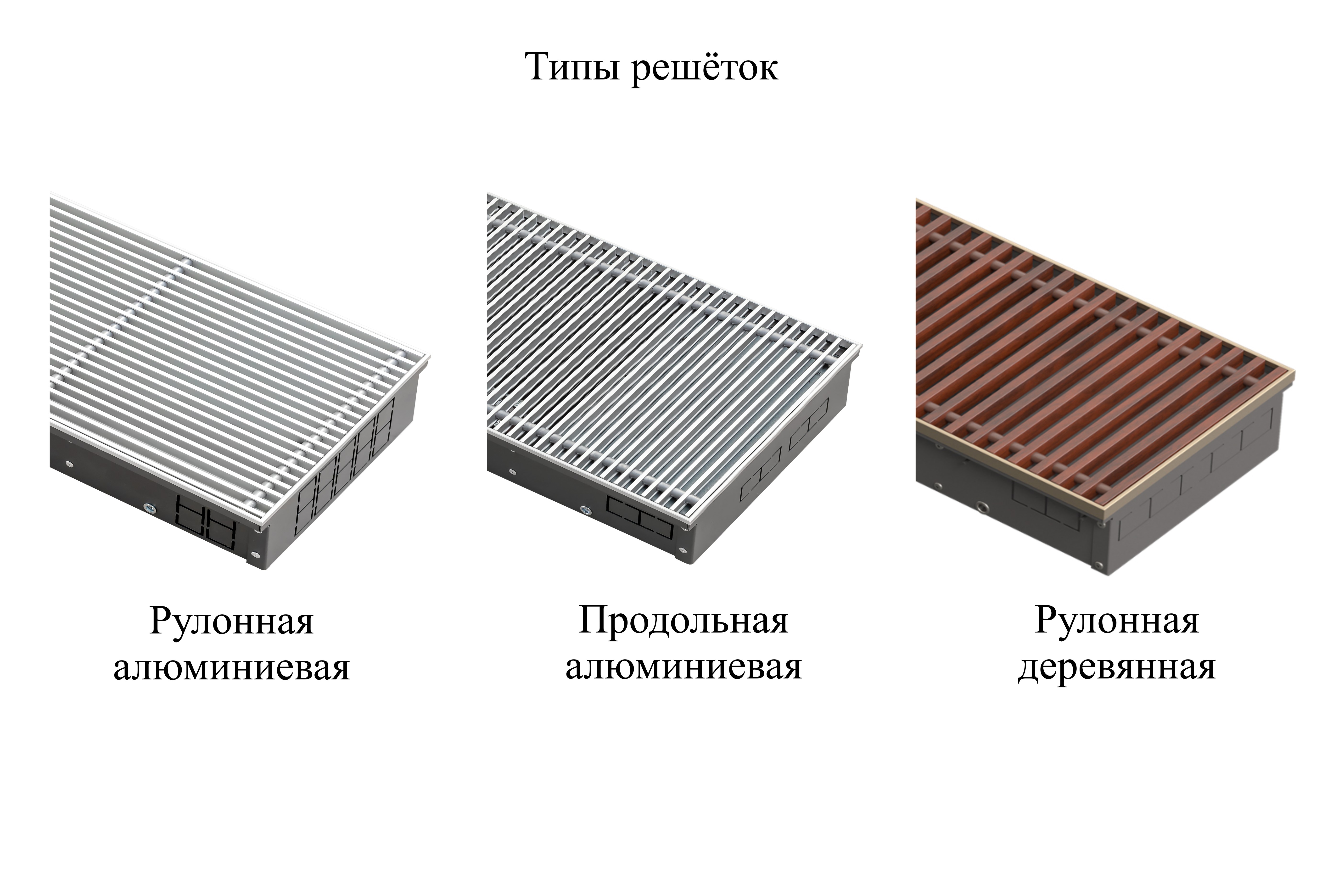

• Рулонная или продольная решетка из анодированного алюминия либо из дерева;
• Окантовочный U-образный либо F-образный профиль из алюминия, выполненный в цвет решетки, позволяет встраивать конвектор в любой тип пола;
• Встраиваемые конвекторы длиной до 2400 мм - цельные, конвекторы свыше 2400 мм состоят из нескольких секций.

Опции:
• Изготовление корпуса из нержавеющей стали толщиной 1,2 мм.

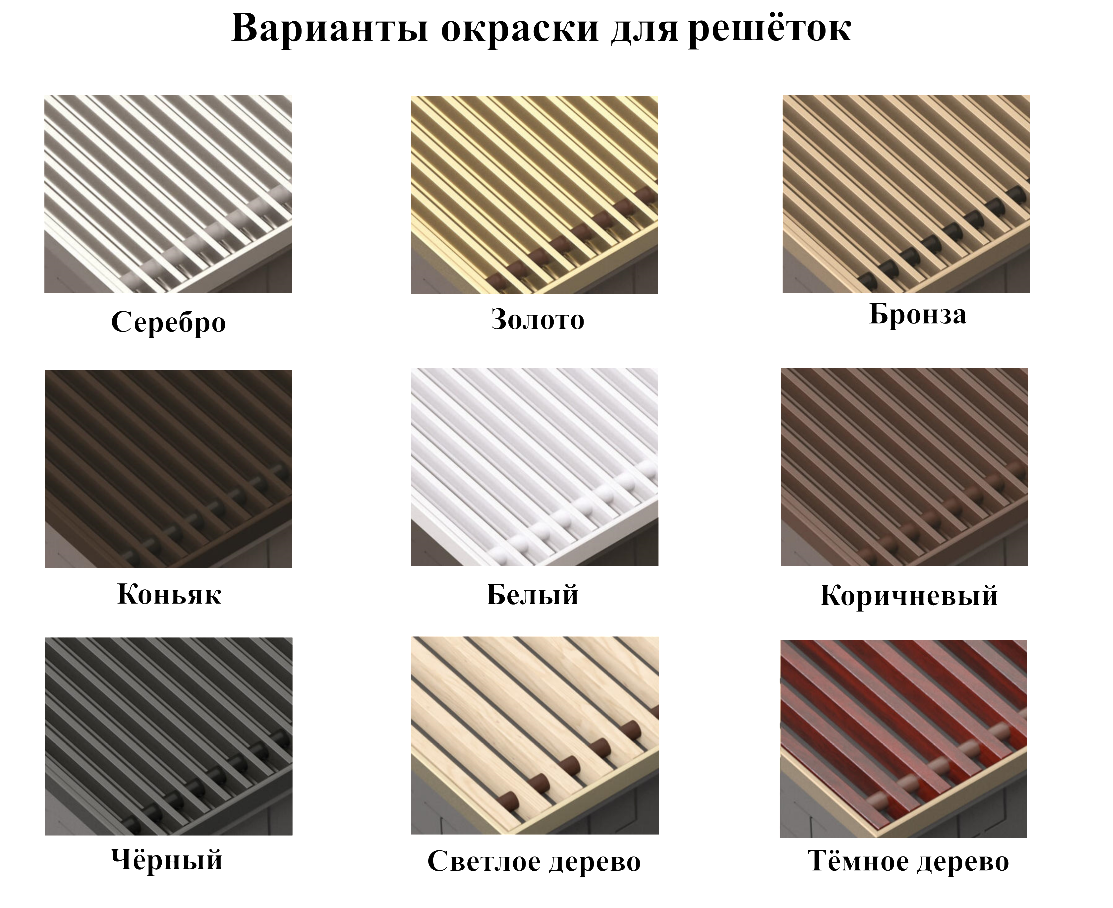

• Окрашивание решетки в любой цвет по палитре RAL.

Подбор и расчет конвекторов:
Программа подбора встраиваемых конвекторов Techno — https://calc.techno60.ru/
Программа SANKOM.
Программа ПОТОК.
