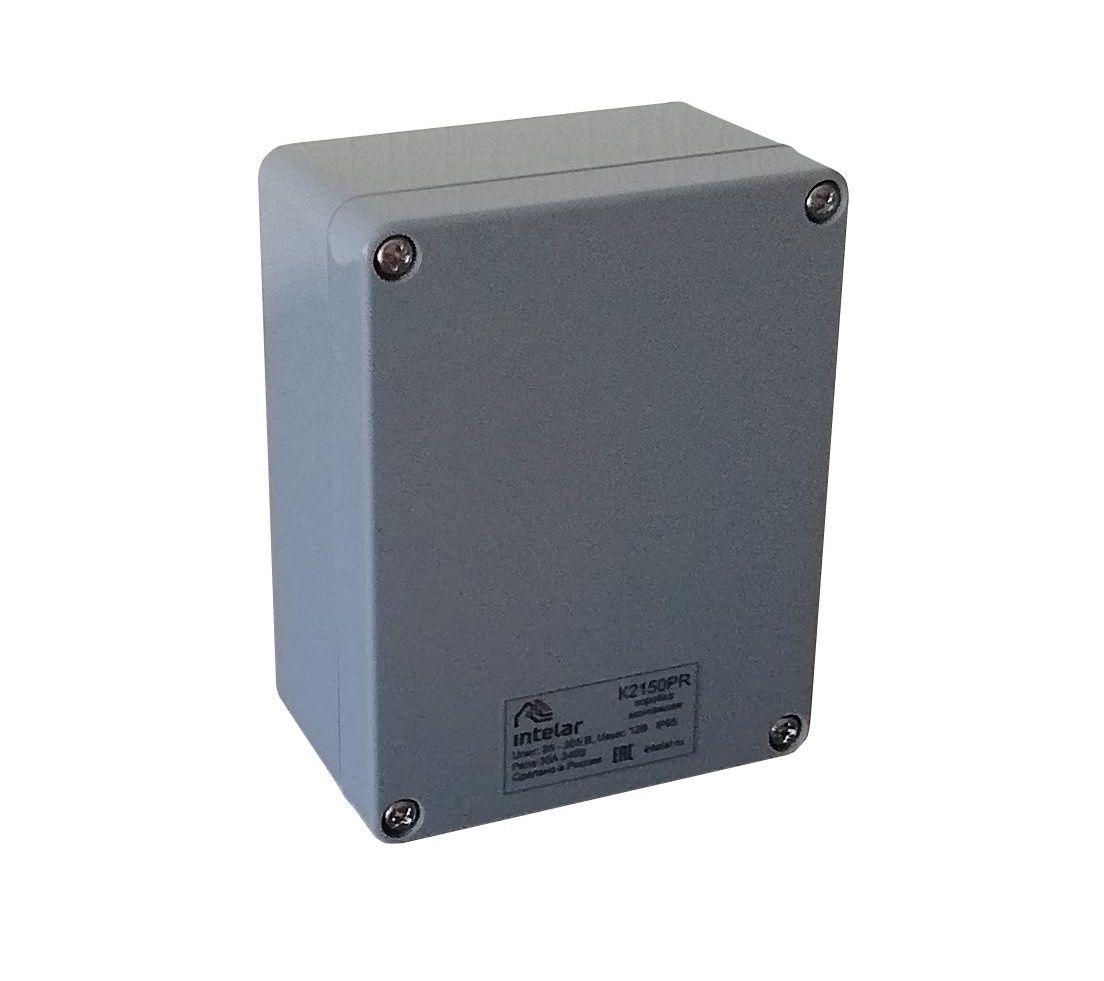

Коробка монтажная К2150PR с источником питания и реле 30А для датчика движения К2150 IP65 серая

Name: Коробка монтажная К2150PR с источником питания и реле 30А для датчика движения К2150 IP65 серая
Brand: Интелар

Обновлено в 2025 году

Описание

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО.
Назначение: преобразование сетевого напряжения питания в 12В постоянного тока, управление силовой (релейной) нагрузкой, коммутации кабелей.
Монтажная коробка К2150PR содержит:
- преобразователь питания 85-305В переменного тока и 120-430В постоянного тока в 12В постоянного тока для питания датчика движения К2150;
- силовое реле 30А 240В для управления стандартными светильниками (включить-выключить);
- силовой клеммник для коммутации кабелей сечением до 2,5 мм кв.
- транзитный клеммник для удобства коммутации сигналов от датчика и к датчику.
IP65

Файлы для скачивания


rfa	korobkamontajnaya_intelar_k2150px.rfa	600 KB	Revit 2017
rvt	intelar_modeliispecifikaciya.rvt	9.3 MB	Revit 2017
ifc	k2510pr.ifc	10 KB	IFC2X3
pdf	K2150 технические характеристики V1.04.pdf	1.4 MB	—
pdf	Схема соединения К2150 1-10В 2021.pdf	357 KB	—

Типоразмеры (2)

Наименование	Цифровой интерфейс DALI
Монтажная коробка K2150PR	False
Монтажная коробка K2150PD	True

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Светотехника
Материалы	Пластик
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	55 mm
Ширина	90 mm
Длина	115 mm
Общие характеристики
Количество ADSK Количество	1
Масса ADSK Масса	0
Материал ADSK Материал	VM_Пластик белый
Наименование ADSK Наименование	Монтажная коробка
Напряжение ADSK Напряжение	220 В
