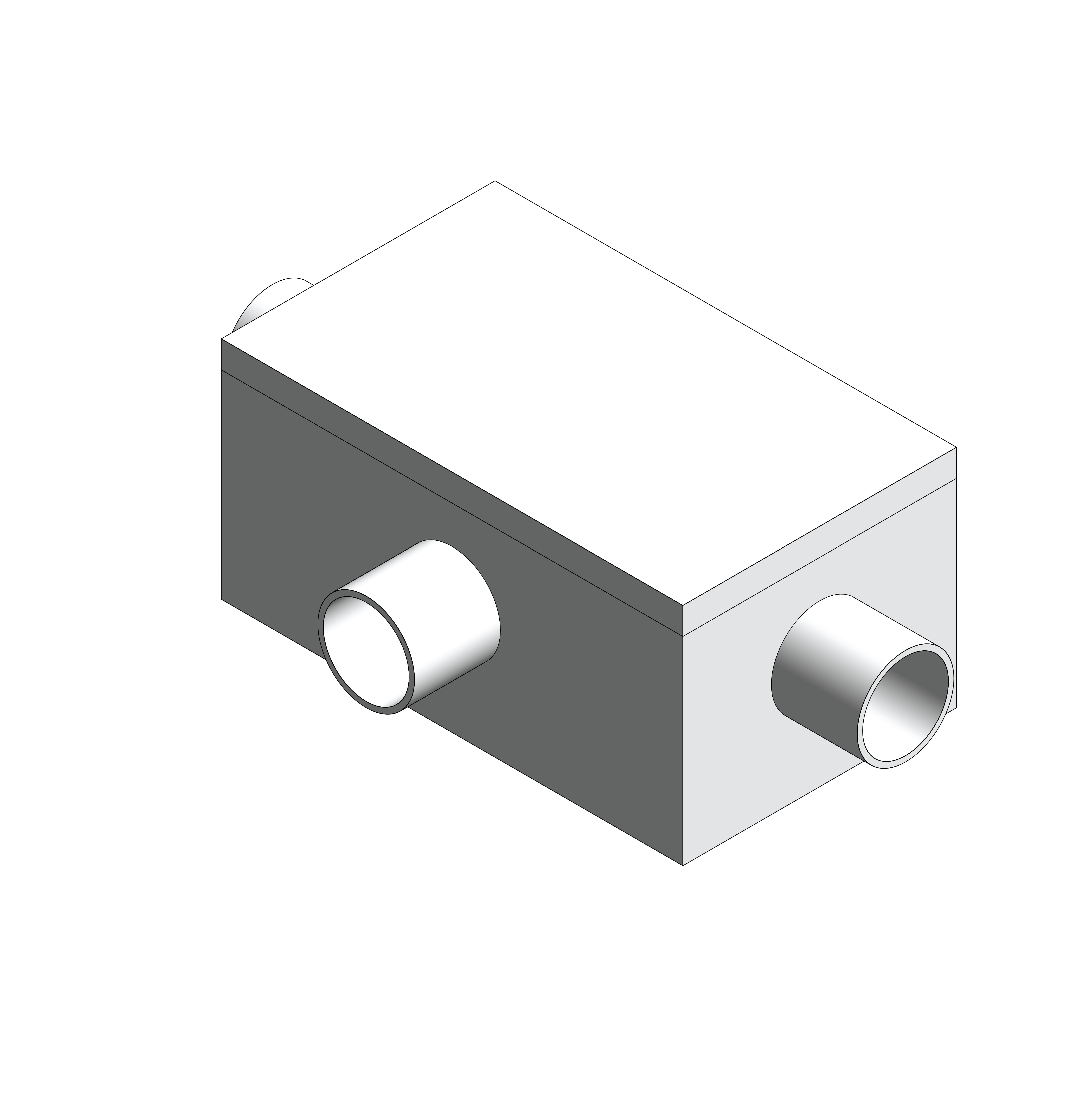

Коробка ответвительная алюминиевая, 3 ввода

Name: Коробка ответвительная алюминиевая, 3 ввода
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• ответвление и протяжка проводов и кабелей при прокладке в жестких стальных трубах. Характеристики:
• материал – алюминиевый сплав;
• степень защиты – IP 55;
• температура монтажа – от –25 до +70 °С;
• 3 ввода с метрической резьбой. Отличительные особенности:
• высокая стойкость к коррозии.

Файлы для скачивания


rfa	kns_korobkaprotyajnayaalyuminievaya_3vvoda_dkc.rfa	408 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_korobkaprotyajnayaalyuminievaya_3vvoda_dkc.ifc	301 KB	IFC2X3
txt	kns_korobkaprotyajnayaalyuminievaya_3vvoda_dkc.txt	12 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
М16х1,5 ,IP55, 118х67х42мм	0.2	Коробка ответвительная алюминиевая, 3 ввода, М16х1,5 ,IP55, 118х67х42мм	6330-16A	Коробка ответвительная алюминиевая, 3 ввода, М16х1,5 ,IP55, 118х67х42мм
М20х1,5 ,IP55, 118х67х42мм	0.18	Коробка ответвительная алюминиевая, 3 ввода, М20х1,5 ,IP55, 118х67х42мм	6330-20	Коробка ответвительная алюминиевая, 3 ввода, М20х1,5 ,IP55, 118х67х42мм
М25х1,5 ,IP55, 118х67х42мм	0.2	Коробка ответвительная алюминиевая, 3 ввода, М25х1,5 ,IP55, 118х67х42мм	6330-25	Коробка ответвительная алюминиевая, 3 ввода, М25х1,5 ,IP55, 118х67х42мм
М32х1,5 ,IP55, 146х63х57мм	0.309	Коробка ответвительная алюминиевая, 3 ввода, М32х1,5 ,IP55, 146х63х57мм	6330-32A	Коробка ответвительная алюминиевая, 3 ввода, М32х1,5 ,IP55, 146х63х57мм
М40х1,5 ,IP55, 171х78х71мм	0.535	Коробка ответвительная алюминиевая, 3 ввода, М40х1,5 ,IP55, 171х78х71мм	6330-40	Коробка ответвительная алюминиевая, 3 ввода, М40х1,5 ,IP55, 171х78х71мм

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Алюминий_Светло-серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP55
DKC_Температура монтажа	-25 ... +70 °С
