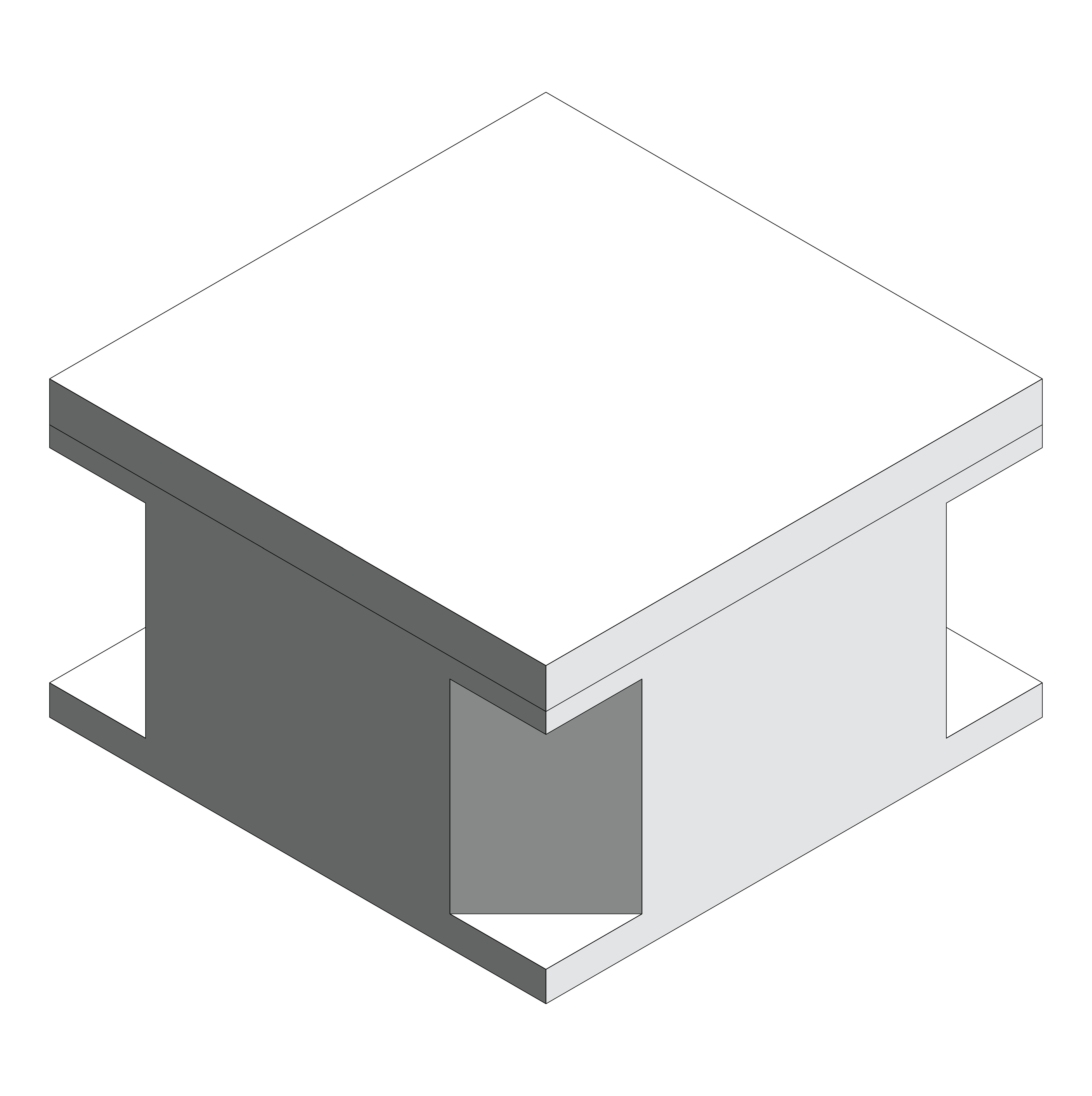

Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем

Name: Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• соединение и протяжка проводов и кабелей, установка активного и пассивного оборудования. Условия монтажа:
• внутри помещений и на открытом воздухе. Характеристики:
• материал – алюминиевый сплав;
• степень защиты – IP 67/IP 66;
• цвет – серый RAL 9006;
• температура монтажа – от –25 до +70 °С. Отличительные особенности:
• стойкость к воздействию окружающей среды;
• высокая степень пыле- и влагозащиты;
• эстетичный внешний вид. Дополнительные аксессуары:
• DIN-рейки и монтажные платы для коробок

Файлы для скачивания


rfa	kns_korobkaotvetvitelnayaalyuminievayaokrashennayassilikonovymuplotnitelem_dkc.rfa	960 KB	Revit 2019
rvt	kns_metallicheskietrubycosmec_trubyizpoliamida_dkc.rvt	169.6 MB	Revit 2019
ifc	kns_korobkaotvetvitelnayaalyuminievayaokrashennayassilikonovymuplotnitelem_dkc.ifc	59 KB	IFC2X3
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.0 MB	—

Типоразмеры (6)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	МонтажнаяПластина	МонтажнаяПластинаВыбор	РейкаГоризонт	РейкаГоризонтВыбор	РейкаДиаг
128х103х55мм	0.44	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 128х103х55мм	653S01	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 128х103х55мм	КНС_МонтажнаяПластина_DKC : 122х82 мм, для коробок 128х103 мм	⇾ : Монтажная пластина	КНС_ДинРейкаГоризонтальная_DKC : для горизонтальной установки в коробки 128х103 мм	⇾ : DIN-рейка горизонтальная	КНС_ДинРейкаДиагональная_DKC : для диагональной установки в коробки 128х103 мм
154х129х58мм	0.5	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 154х129х58мм	653S02	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 154х129х58мм	КНС_МонтажнаяПластина_DKC : 133х109 мм, для коробок 154х129 мм	⇾ : Монтажная пластина	КНС_ДинРейкаГоризонтальная_DKC : для горизонтальной установки в коробки 154х129 мм	⇾ : DIN-рейка горизонтальная	КНС_ДинРейкаДиагональная_DKC : для диагональной установки в коробки 154х129 мм
178х155х74мм	1	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 178х155х74мм	653S03	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 178х155х74мм	КНС_МонтажнаяПластина_DKC : 165х124 мм, для коробок 178х155 мм	⇾ : Монтажная пластина	КНС_ДинРейкаГоризонтальная_DKC : для горизонтальной установки в коробки 178х155 мм	⇾ : DIN-рейка горизонтальная	КНС_ДинРейкаДиагональная_DKC : для диагональной установки в коробки 178х155 мм
239х202х85мм	0	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 239х202х85мм	653S04	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 239х202х85мм	КНС_МонтажнаяПластина_DKC : 206х172 мм, для коробок 239х202 мм	⇾ : Монтажная пластина	КНС_ДинРейкаГоризонтальная_DKC : для горизонтальной установки в коробки 239х202 мм	⇾ : DIN-рейка горизонтальная	КНС_ДинРейкаДиагональная_DKC : для диагональной установки в коробки 239х202 мм
294х244х114мм	0	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 294х244х114мм	653S05	Коробка ответвительная алюминиевая окрашенная с силиконовым уплотнителем, tмон. И tэксп. = -60, IP66/IP67, RAL9006, 294х244х114мм	КНС_МонтажнаяПластина_DKC : 254х210 мм, для коробок 294х244 мм	⇾ : Монтажная пластина	КНС_ДинРейкаГоризонтальная_DKC : для горизонтальной установки в коробки 294х244 мм	⇾ : DIN-рейка горизонтальная	КНС_ДинРейкаДиагональная_DKC : для диагональной установки в коробки 294х244 мм

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	DKC_Алюминий_Серый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Степень защиты	IP67
ETIM Article Class	EC002600
