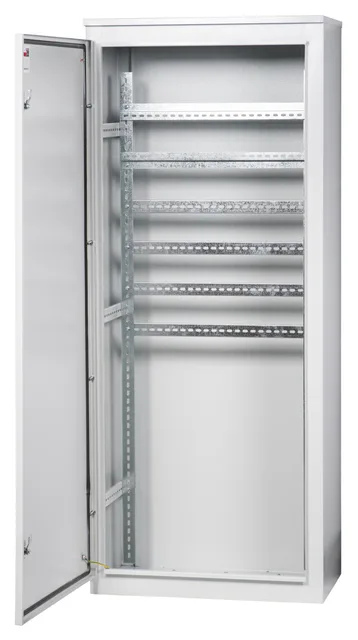

Корпус ШРС-1 IP54 EKF PROxima

Name: Корпус ШРС-1 IP54 EKF PROxima
Brand: Электрорешения

Обновлено в 2021 году

Описание

Шкафы распределительные силовые ШРС, как и ВРУ-1 модифицированный, предназначены для сборки электрощитов, служащих для приема и распределения электрической энергии в промышленных электроустановках, а также для защиты от перегрузок и токов короткого замыкания. Электрощиты защищены от коррозии и разрушающего воздействия среды благодаря фосфатированию и использованию атмосферостойкой порошковой краски. Модель корпуса выполнена в виде загружаемого семейства категории "Электрооборудование". Семейство выполнено в высоком уровне детализации. Версия файлов Autodesk Revit 2019.

Файлы для скачивания


rvt	crosser_vru-1_proxima_r19.rvt	48.5 MB	Revit 2019
rfa	ekf_ee_korpusshrs_ip54_proxima.rfa	1020 KB	Revit 2019

Типоразмеры (3)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия
Корпус ШРС-1 IP54 (1600х700х325) EKF PROxima	49.7	Корпус ШРС-1 IP54 (1600х700х325) EKF PROxima	mb05-05-10
Корпус ШРС-2 IP54 (1600х500х300) EKF PROxima	40.8	Корпус ШРС-2 IP54 (1600х500х300) EKF PROxima	mb05-04-10
Корпус ШРС-3 IP54 (1700х700х425) EKF PROxima	57.2	Корпус ШРС-3 IP54 (1700х700х425) EKF PROxima	mb05-03-10

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1600 mm
Ширина	700 mm
Длина	300 mm
Общие характеристики
Количество ADSK Количество	1
Марка ADSK Марка	Корпус ШРС
Материал ADSK Материал	RAL 7035_Сталь
Обозначение ADSK Обозначение	Корпус ШРС
Единица измерения ADSK_Единица измерения	шт.
