Корпус жироуловителя 600х300

Name: Корпус жироуловителя 600х300
Brand: Naveka

Обновлено в 2024 году

Описание

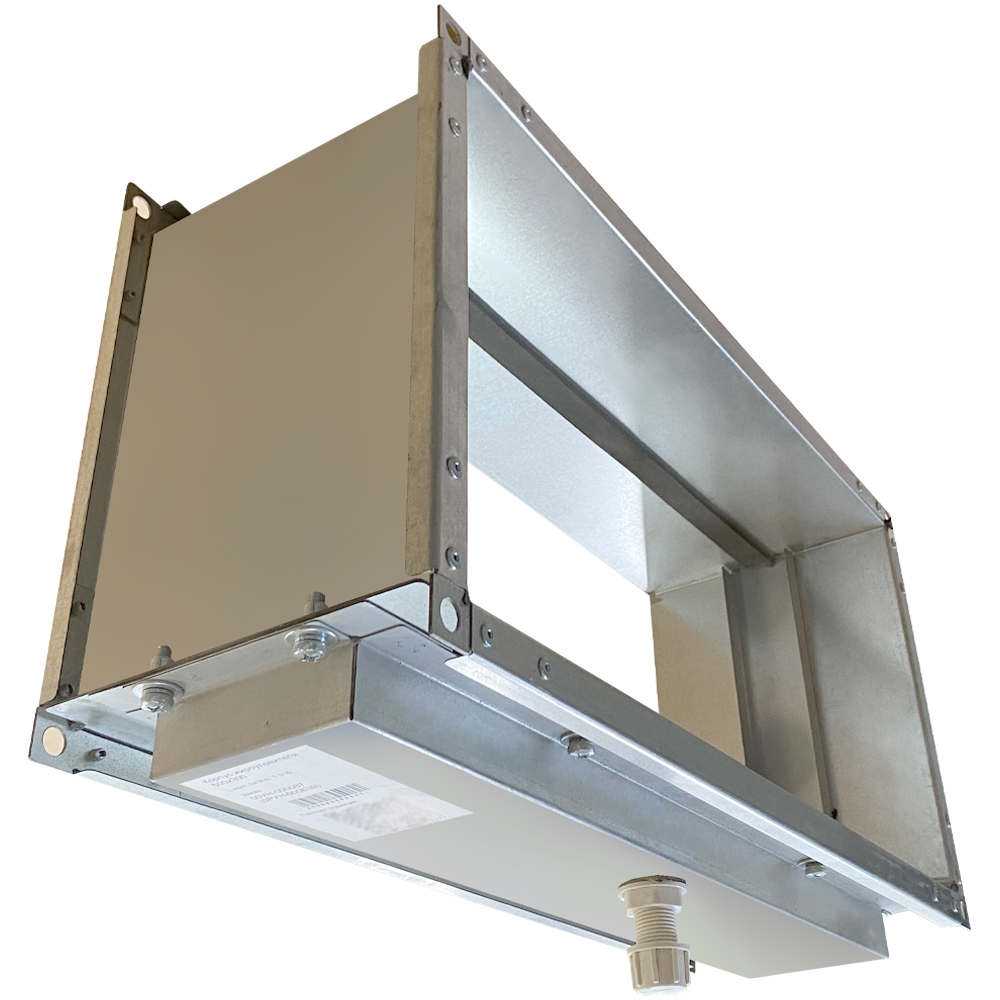

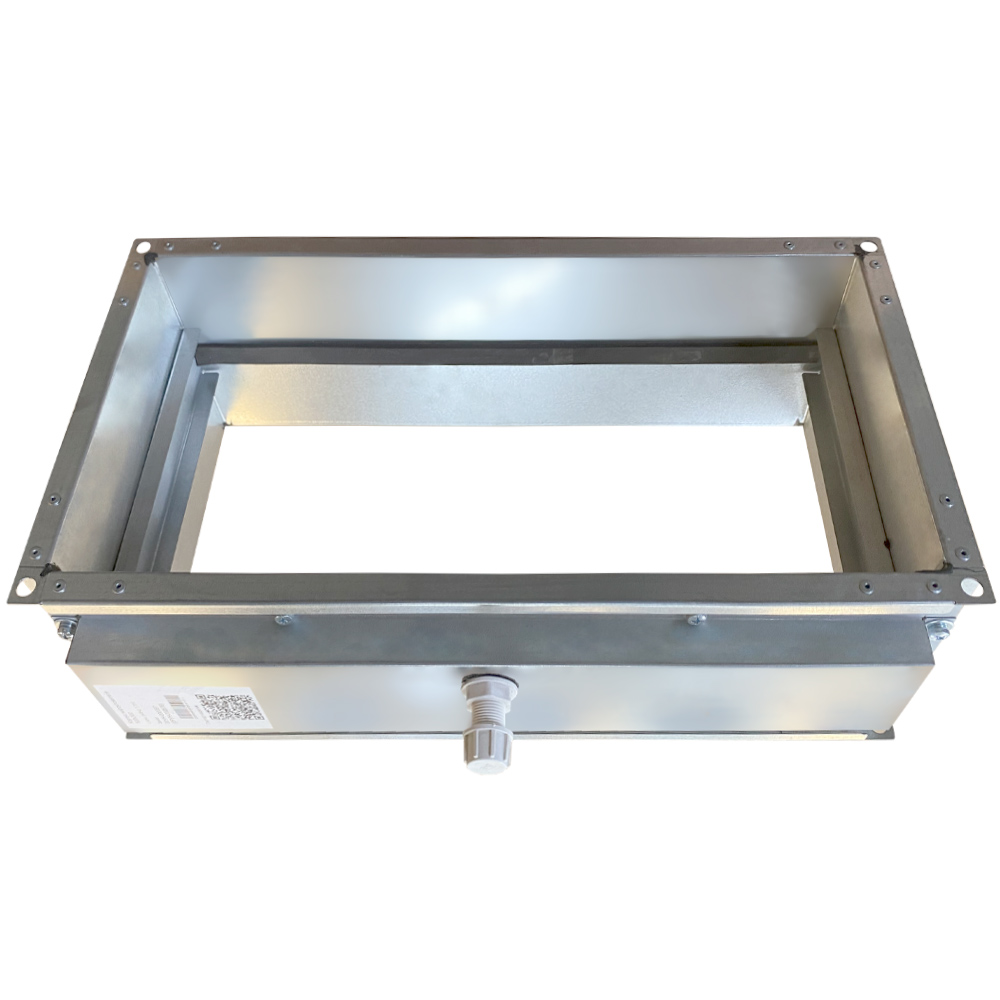

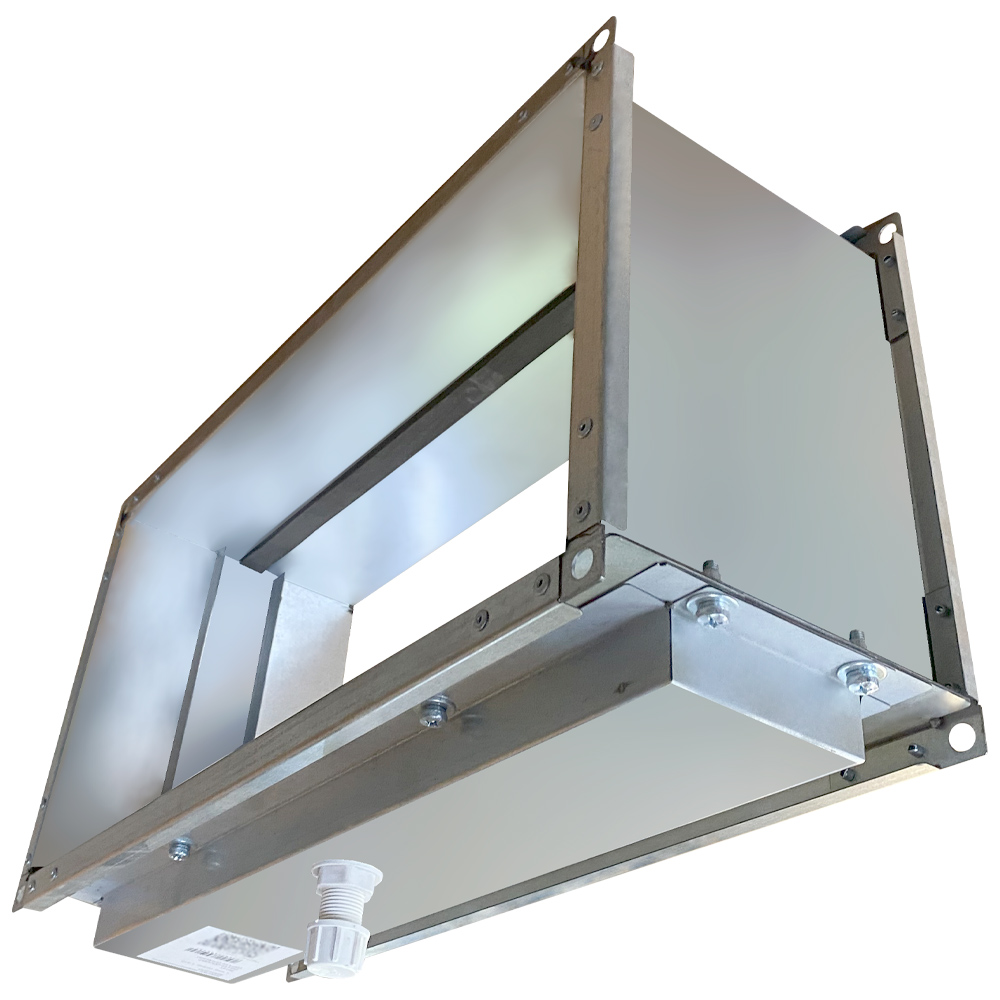

Жироуловитель в сборе состоит из корпуса и сетчатой фильтрующей вставки. Корпус изготавливается из оцинкованной стали.
ВНИМАНИЕ! Корпус и кассета заказываются отдельно!
Крышка для обслуживания представляет собой емкость для сбора жира и крепится к корпусу винтами или специальными замками. В крышке предусмотрен пластиковый штуцер для слива жира G1/2”.
Жироулавливающая кассета устанавливаются в направляющие, поэтому легко извлекаются при замене. Кассета выполнена в виде набора из трех слоев оцинкованной сетки (по запросу может быть изготовлена из нержавеющей стали).

Корпус жироуловителя для прямоугольного канала 600х300 мм, изготавливается из оцинкованной стали. Крышка корпуса представляет из себя емкость, в которую может стекать жир. При монтаже крышка должна быть направлена вниз.

Файлы для скачивания


rfa	korpus_jiroulovitelya_pryamougolnyy.rfa	424 KB	Revit 2019
pdf	korpus_jiroulovitelya_setchatogo.pdf	478 KB	—

Типоразмеры (7)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Код изделия ADSK_Код изделия
400х200	400х200	2	F0000044753
500х250	500х250	2.6	F0000044755
600х300	600х300	3.3	F0000044757
600х350	600х350	3.5	F0000044758
700х400	700х400	4.2	F0000044759

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	380 mm
Ширина	640 mm
Длина	190 mm
Вес	3300 g
Диаметр	600300 mm
Общие характеристики
Наименование ADSK Наименование	Канальный жироуловитель прямоугольный
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Материал	RAL 0000 Серый металл
