Корпус жироуловителя d315

Name: Корпус жироуловителя d315
Brand: Naveka

Обновлено в 2024 году

Описание

Жироуловитель в сборе состоит из корпуса и сетчатой фильтрующей вставки. Корпус изготавливается из оцинкованной стали.
ВНИМАНИЕ! Корпус и кассета заказываются отдельно!
Крышка для обслуживания представляет собой емкость для сбора жира и крепится к корпусу винтами или специальными замками. В крышке предусмотрен пластиковый штуцер для слива жира G1/2”.
Жироулавливающая кассета устанавливаются в направляющие, поэтому легко извлекаются при замене. Кассета выполнена в виде набора из трех слоев оцинкованной сетки (по запросу может быть изготовлена из нержавеющей стали).

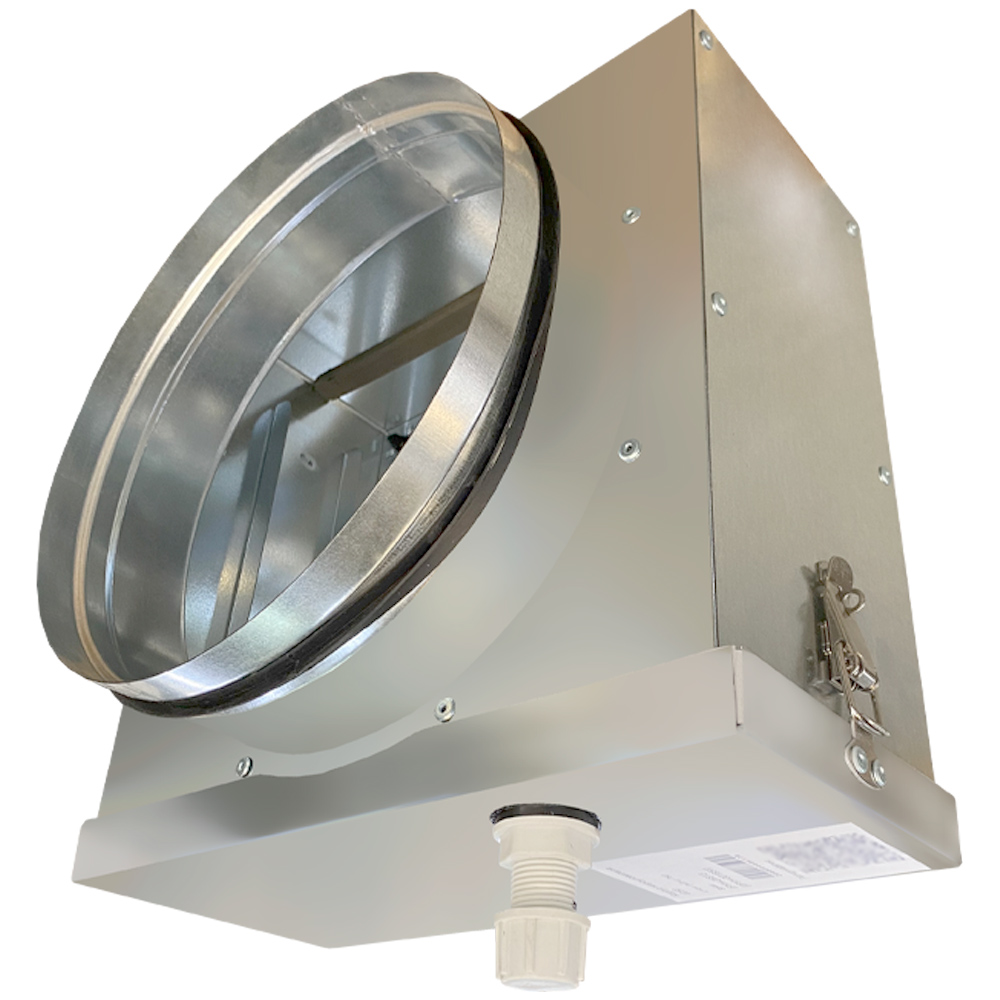

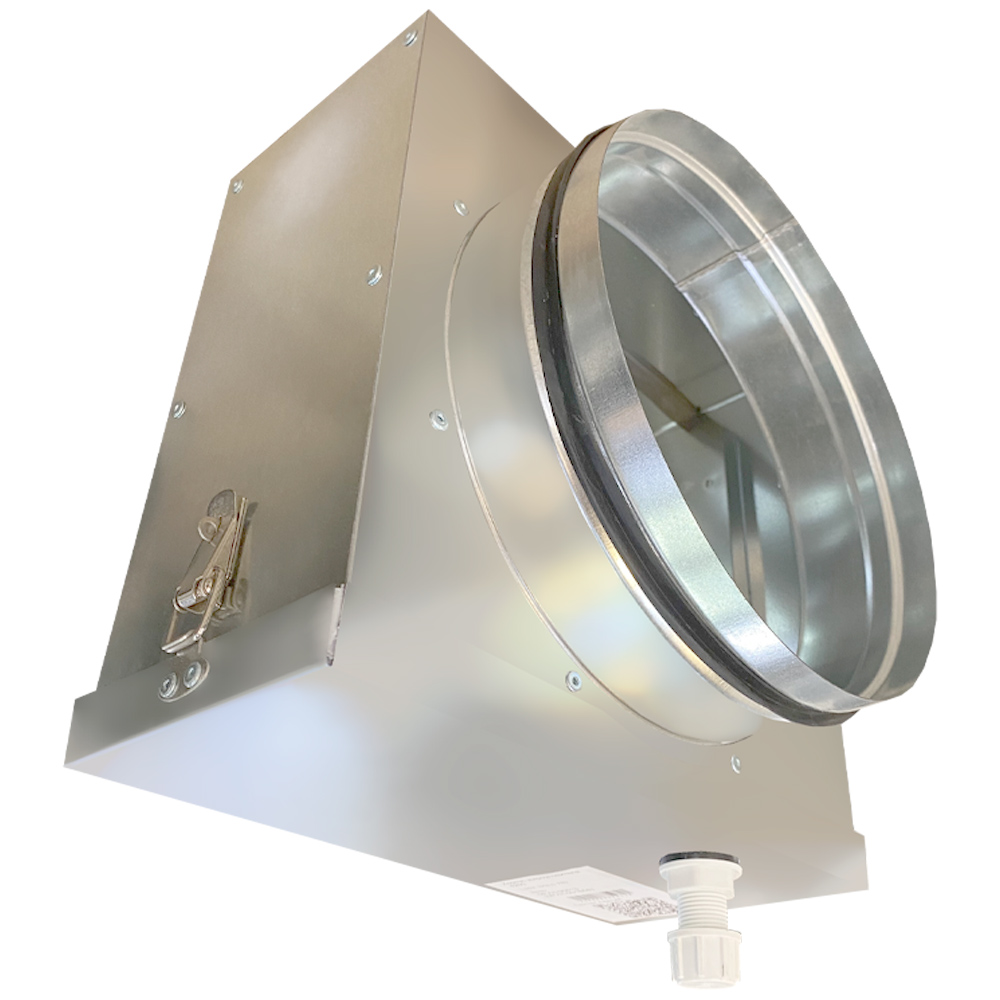

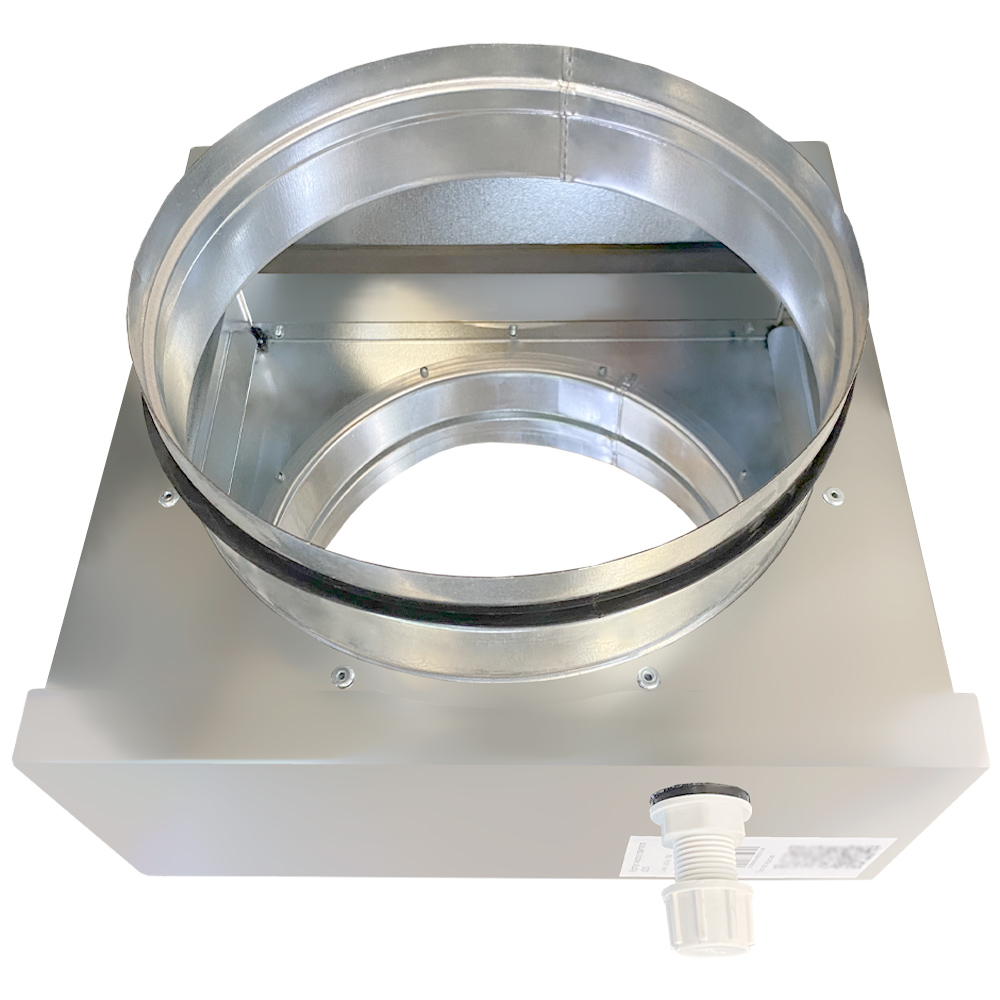

Корпус жироуловителя для круглого канала d 315 мм, изготавливается из оцинкованной стали. Крышка корпуса представляет из себя емкость, в которую может стекать жир. При монтаже крышка должна быть направлена вниз.

Файлы для скачивания


rfa	korpus_jiroulovitelya_kruglyy.rfa	412 KB	Revit 2019
pdf	korpus_jiroulovitelya_setchatogo.pdf	478 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Код изделия ADSK_Код изделия
d100	d100	F0000044742
d125	d125	F0000044741
d160	d160	F0000044743
d200	d200	F0000044744
d250	d250	F0000044745

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Элементы систем вентиляции
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	400 mm
Ширина	400 mm
Длина	300 mm
Вес	3000 g
Диаметр	315 mm
Общие характеристики
Масса ADSK Масса	0
Наименование ADSK Наименование	Канальный жироуловитель круглый
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	Naveka
Материал	RAL 0000 Серый металл
