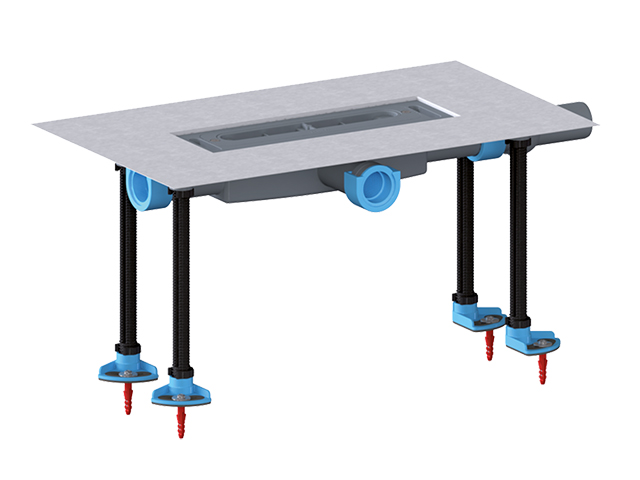

Корпус плоского душевого лотка InFloor для линейного отведения воды, выпуск горизонтальный с шаровым шарниром DN40, HL53KF

Name: Корпус плоского душевого лотка InFloor для линейного отведения воды, выпуск горизонтальный с шаровым шарниром DN40, HL53KF
Brand: HL Hutterer & Lechner GmbH

Обновлено 5 дней назад

Описание

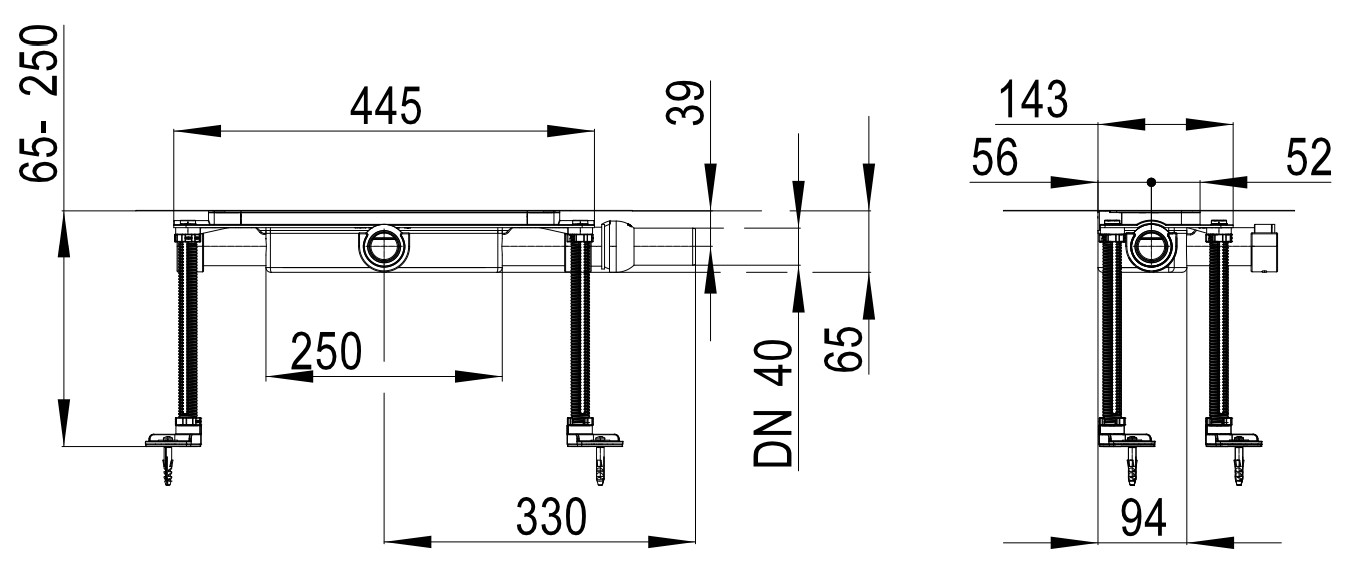

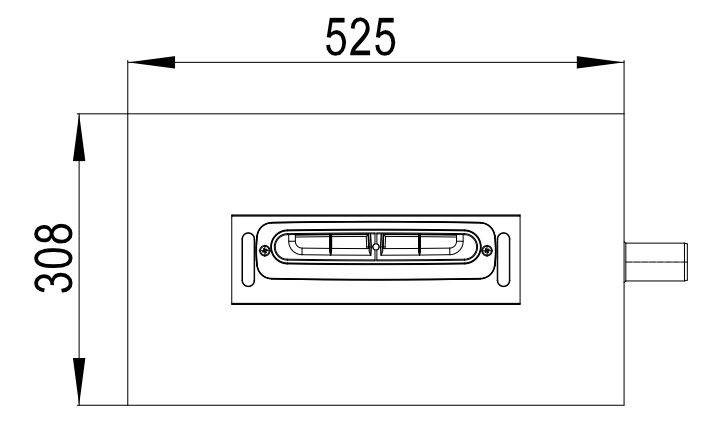

HL53KF Корпус плоского душевого лотка InFloor для линейного отведения воды. В комплект входят: регулируемые по высоте винтовые опоры со звукоизолирующими резиновыми вставками (минимальная высота монтажа 65 мм), специальный комплект для жидкой гидроизоляции, монтажный короб (регулировка высоты монтажа 12-32 мм), вынимающийся сифон (высота гидрозатвора — 30 мм). Корпус трапа выполнен из ПП (полипропилен), выпуск горизонтальный с шаровым шарниром DN40. Благодаря особенности конструкции, выпуск лотка возможен в любом направлении — вперёд-назад, вправо-влево. Максимальная пропускная способность - 0,4 л/сек, максимальная нагрузка - 300 кг. Монтажная длина: 800 - 1500 мм.

Скачивайте BIM модели продукции на нашем сайте https://www.hlrus.com/library/

Файлы для скачивания


rfa	HL_AblaufkФrper InFloor_HL53KF-B_V21_240612.rfa	1.3 MB	Revit 2021
pdf	Sertifikat-sootvetstviya-_-ROSS-RU.32748.04EP30.OS16.00073-ot-05.03.2024-_deystvitelen-do-04.03.2027_-izgotovitel-OOO-KHL_RUS_ (2).pdf	3.8 MB	—
pdf	HL53 InFloor Prospekt RU_14062017_web.pdf	351 KB	—

Типоразмеры (2)

Наименование	BO	E	EAN	EINBAUHÖHE	F	G	GEWICHT	H	I	Indexovaná poznámka	J	Komentáře k typům	Model
HL_Ablaufkörper InFloor_HL53KF	HL_53KF	HL_Ablaufschiene InFloor Standard_HL053S : HL_Ablaufschiene InFloor Standard_HL053S_90	9003076041251	65-143mm	HL_Ablaufschiene InFloor Standard_HL053S : HL_Ablaufschiene InFloor Standard_HL053S_100	HL_Ablaufschiene InFloor Standard_HL053S : HL_Ablaufschiene InFloor Standard_HL053S_120	1,25 kg	HL_Ablaufschiene InFloor_Standard _HL053WS : HL_Ablaufschiene InFloor_Standard _HL053WS_90	HL_Ablaufschiene InFloor_Standard _HL053WS : HL_Ablaufschiene InFloor_Standard _HL053WS_100	HL53KF	HL_Ablaufschiene InFloor_Standard _HL053WS : HL_Ablaufschiene InFloor_Standard _HL053WS_120	InFloor Duschrinne: Ablaufkörper waagrecht, flach, DN40	HL53KF
HL_Ablaufkörper InFloor_HL53KFC	HL_53KF : HL_53KFC	HL_53KF	9003076047826	65-131mm	HL_53KF	HL_53KF	4,3 kg	HL_53KF	HL_53KF	HL53KFC	HL_53KF	InFloor CeraDrain Duschrinne: Ablaufkörper waagrecht, flach, DN40 mit Polymerbetonkragen	HL53KFC

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Полипропилен
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Вес	1250 g
Общие характеристики
Cena	0.00
DIMENSION	DN40
DURCHMESSER	40 mm
HL052 Typ	HL_Einlaufrost InFloor_HL052 : HL_Aufsatz InFloor_matt_HL052M
HL053 Typ	HL_Ablaufschiene InFloor_matt_HL053M : HL_Ablaufschiene InFloor_matt_HL053M_120
