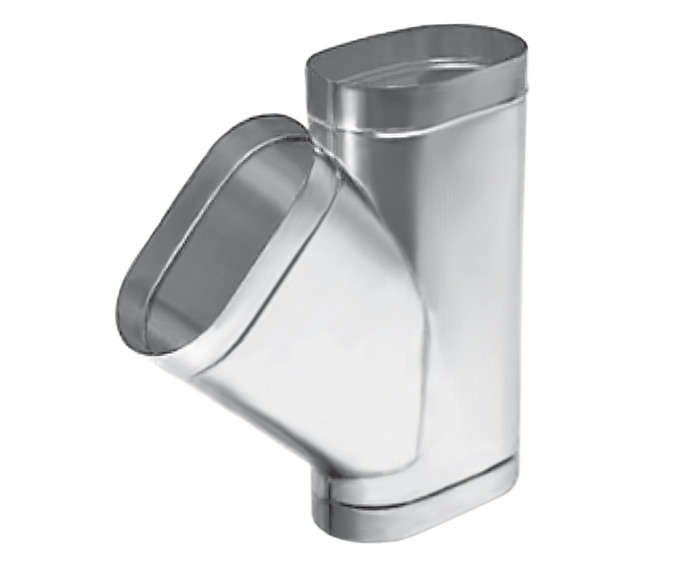

Косой плоскоовальный тройник из оцинкованной стали 690х350h-690х350h-690х350h, с толщиной стенки 0,7мм

Name: Косой плоскоовальный тройник из оцинкованной стали 690х350h-690х350h-690х350h, с толщиной стенки 0,7мм
Brand: Завод БАСТИОН

Обновлено в 2025 году

Описание

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций компании БАСТИОН и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО. Тройник может быть использован для разделения потока воздуха на несколько, как правило, от более широкого к узким. Тройник для плоскооовального воздуховода может иметь несколько вариантов изготовления, которые зависят от формы сечения и размеров магистрального воздуховода и его ответвлений, от угла, под которым находятся ответвления к основному воздуховоду

Файлы для скачивания


rvt	revit-2016_bastion_shablon_semeystv.rvt	8.3 MB	Revit 2016
rfa	bastion_troynik_kosoy.rfa	532 KB	Revit 2016
pdf	bastion_istruktsia_po_rabote_s_modelyami.pdf	1.7 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Фитинги воздуховодов
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти

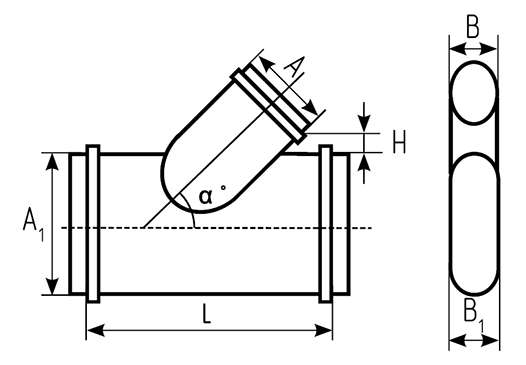

Размеры
Высота	350 mm
Ширина	690 mm
Длина	1276 mm
Вес	17214 g
