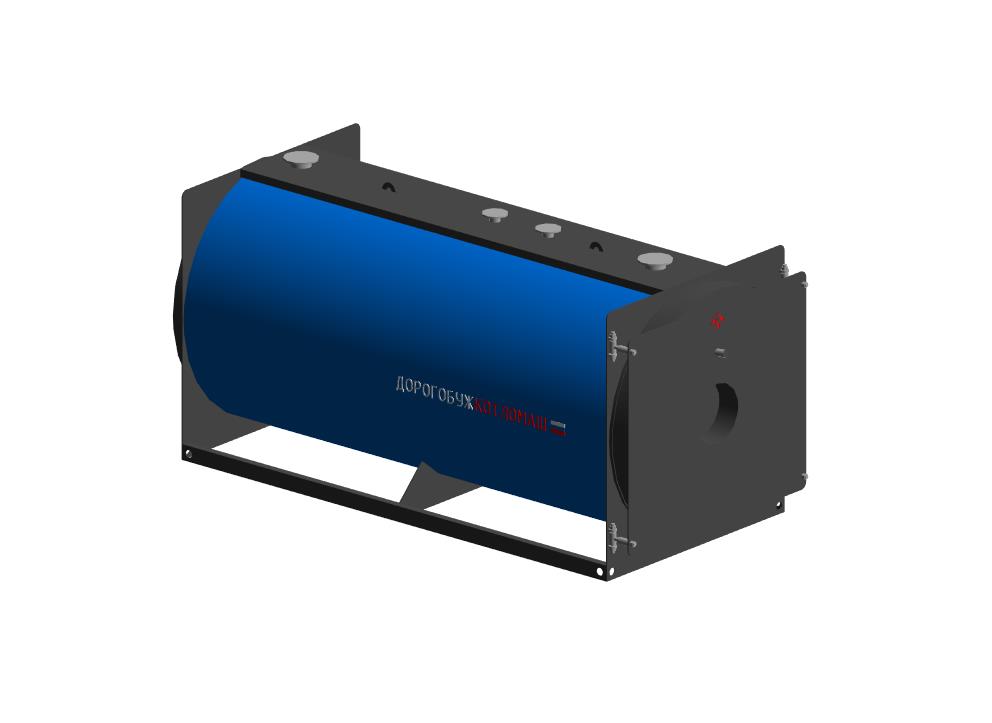

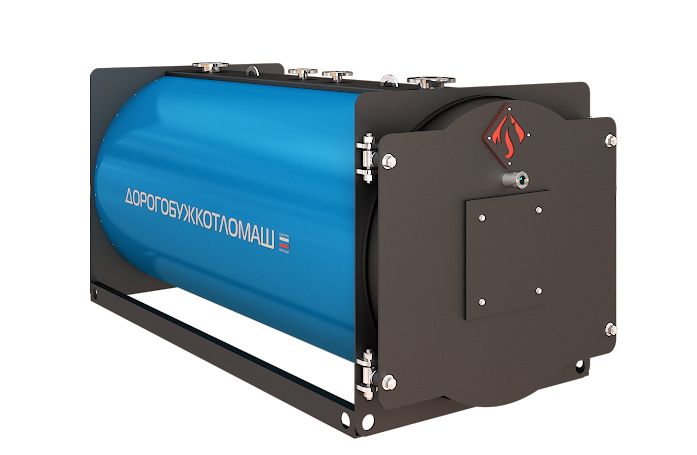

Котел водогрейный жаротрубный Дорогобуж-4000
Обновлено в 2023 годуОписание
ДОРОГОБУЖ - промышленные стальные водогрейные жаротрубные двухходовые котлы номинальной тепловой мощностью 50-7000 кВт. Предназначены для получения горячей воды температурой до 115 °С и давлением до 1,0 МПа для отопления жилых, производственных и административных зданий. Сконструированы для работы на различных видах газообразного и лёгкого жидкого углеводородного топлива. Котлы ДОРОГОБУЖ могут быть оснащены горелочными устройствами производства «Дорогобужкотломаш», а также иными отечественными и зарубежными автоматизированными горелками.
Файлы для скачивания
| rfa | dkm_kotelpromyshlennyystalnoyvodogreynyydvuhhotdovoy_2500-7000kvt.rfa | 3.4 MB | Revit 2019 | |

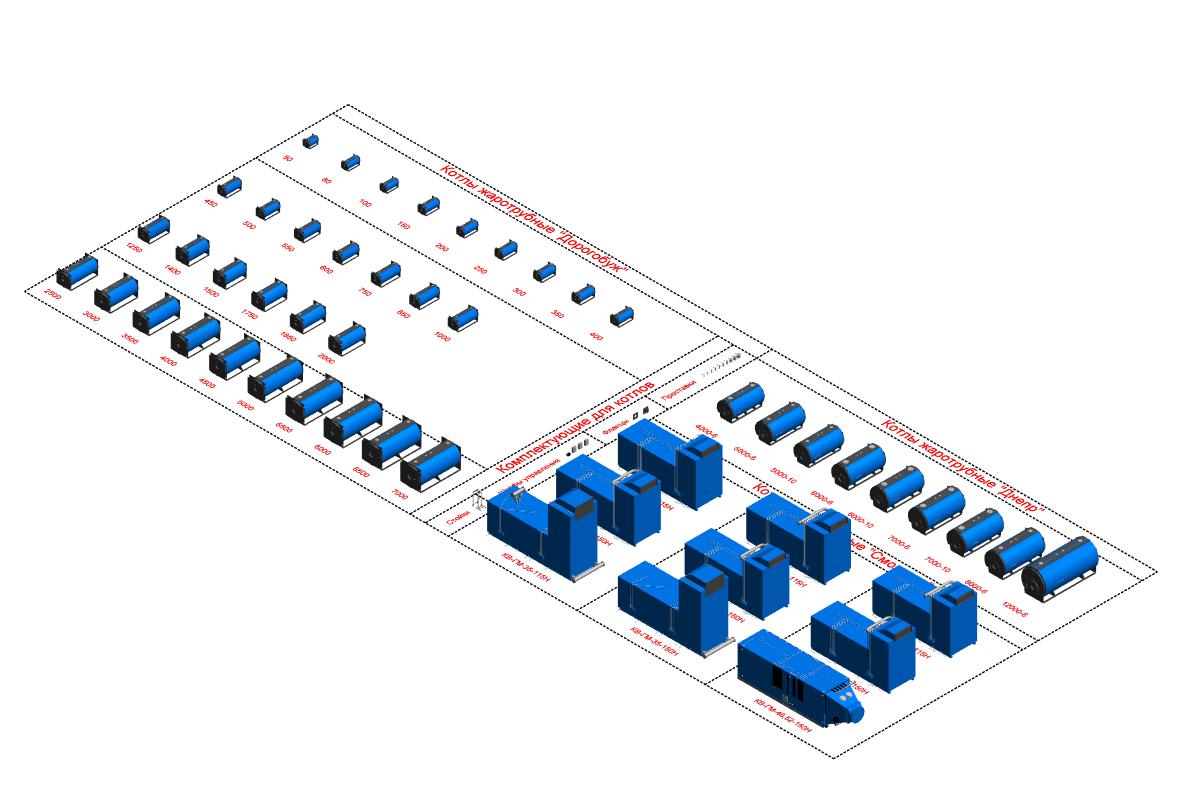

| rvt | dkm_bibliotekamodeley.rvt | 56.1 MB | Revit 2019 | |
| txt | dkm_kotelpromyshlennyystalnoyvodogreynyydvuhhotdovoy_2500-7000kvt.txt | 34 KB | — | |
| dkm_instrukciya_po_rabote_s_modelyami_v2.pdf | 1.1 MB | — |
Типоразмеры (10)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Тепловая мощность ADSK_Тепловая мощность | Видимость2 | Надпись | Подключение патрубков подвода и отвода воды |
|---|---|---|---|---|---|---|---|---|---|
| Дорогобуж-2500 | КВ-ГМ-2,5-115-Н («Дорогобуж-2500») | 4375 | 4375 | Котел водогрейный жаротрубный Дорогобуж-2500 | DR2023-2500 | 2500000 Вт | False | Вл_Надпись : 3 | DN150 PN16 |
| Дорогобуж-3000 | КВ-ГМ-3-115-Н («Дорогобуж-3000») | 5270 | 5270 | Котел водогрейный жаротрубный Дорогобуж-3000 | DR2023-3000 | 3000000 Вт | False | Вл_Надпись : 3 | DN150 PN16 |
| Дорогобуж-3500 | КВ-ГМ-3,5-115-Н («Дорогобуж-3500») | 6486 | 6486 | Котел водогрейный жаротрубный Дорогобуж-3500 | DR2023-3500 | 3500000 Вт | False | Вл_Надпись : 3 | DN150 PN16 |
| Дорогобуж-4000 | КВ-ГМ-4-115-Н («Дорогобуж-4000») | 7510 | 7510 кг | Котел водогрейный жаротрубный Дорогобуж-4000 | DR2023-4000 | 4000000 Вт | True | Вл_Надпись : 4 | DN200 PN16 |
| Дорогобуж-4500 | КВ-ГМ-4,5-115-Н («Дорогобуж-4500») | 8324 | 8324 | Котел водогрейный жаротрубный Дорогобуж-4500 | DR2023-4500 | 4500000 Вт | True | Вл_Надпись : 4 | DN200 PN16 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Оборудование |
| Материалы | Прочее, Металл |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 2200 mm |
| Ширина | 2060 mm |
| Длина | 4633 mm |
| Вес | 7510000 g |
| Общие характеристики | |
| КПД ADSK КПД | 92 |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ДОРОГОБУЖ КОТЛОМАШ |
| Температура обратной линии ADSK_Температура обратной линии | 70 °C |
