Газовый водотрубный премиксный конденсационный котел TRIGON XXL EVO, 700-2000 кВт

Name: Газовый водотрубный премиксный конденсационный котел TRIGON XXL EVO, 700-2000 кВт
Brand: ELCO Heating Solutions

Обновлено в 2023 году

Описание

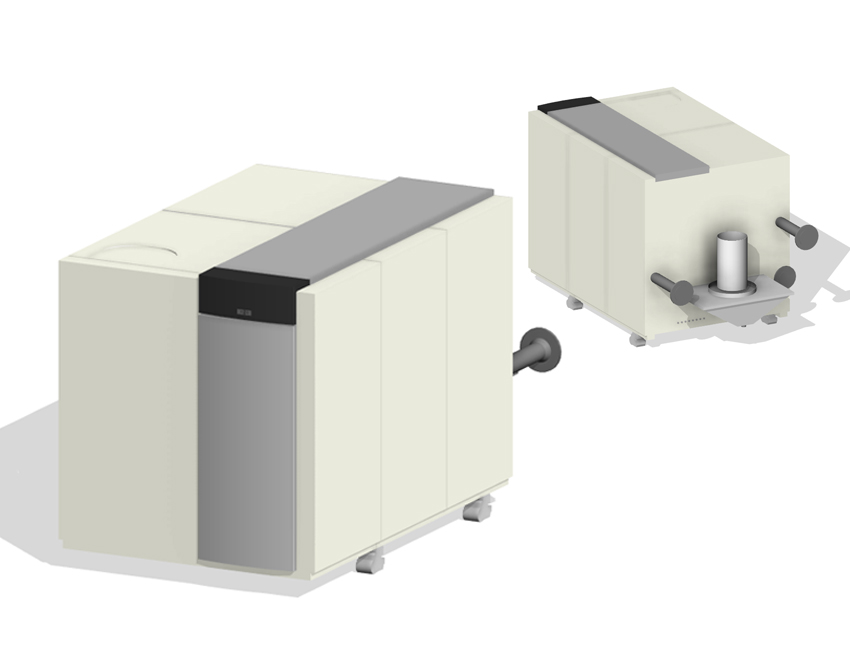

Версия Revit 2017. Водотрубный премиксный конденсационный котел TRIGON XXL EVO 700-2000 кВт. Представленное загружаемое семейство разработано с соблюдением габаритных размеров оборудования по техническим данным от компании ELCO. В параметрах типа отражены характеристики по мощности и эффективности, газу, дымовым газам, гидравлическим параметрам, электрическим и шумовым характеристикам, размерам и массе котла. Данные каталога ELCO внесены как Параметры семейства для ознакомления и выбора необходимого для проекта типа оборудования, при этом, семейство не перегружает проекты пользователей дополнительными Общими параметрами.

Файлы для скачивания


rfa	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxxl_se_650-1900.rfa	1.7 MB	Revit 2017

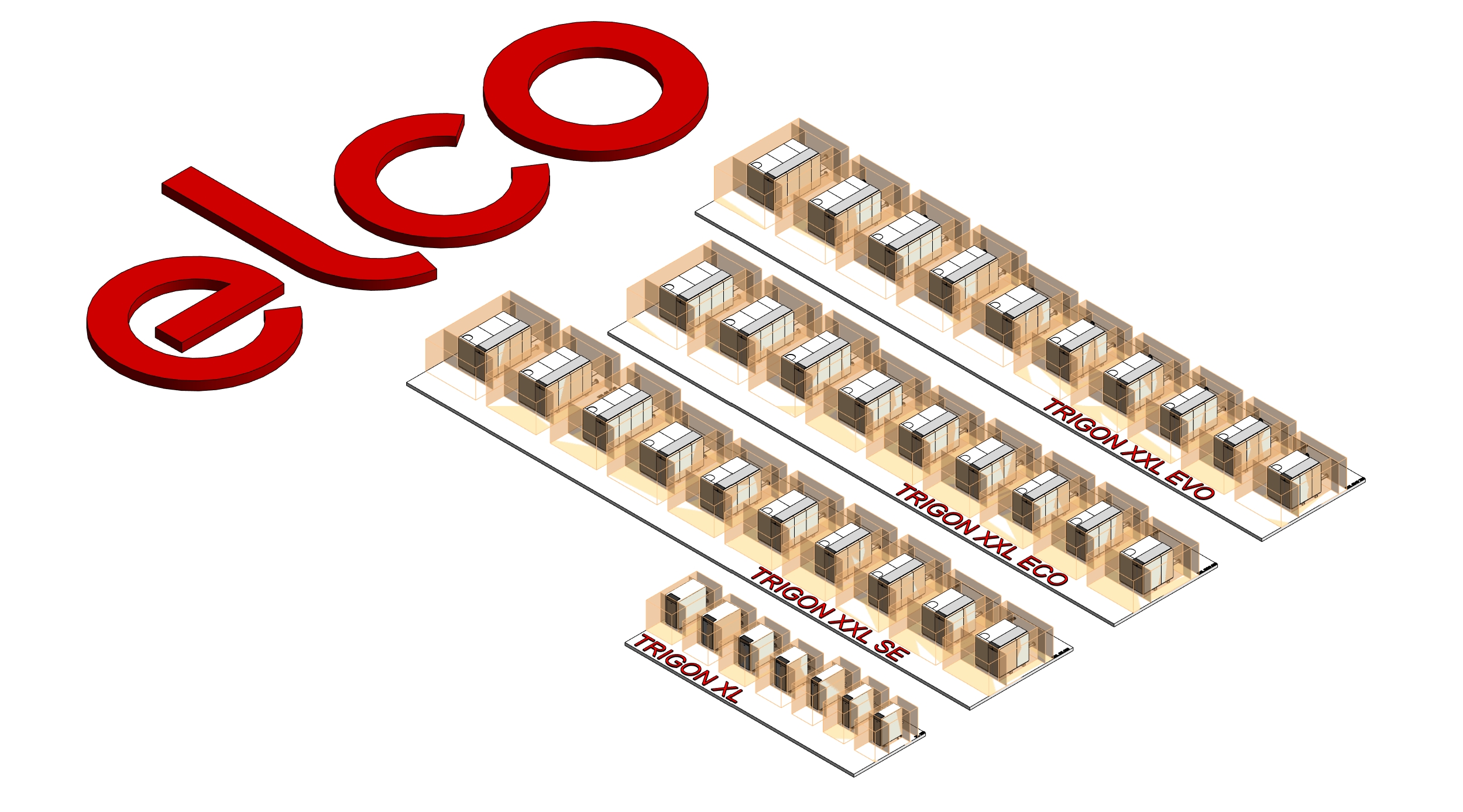

rvt	bimlib_kotly_kondensatornyy_premiksnyy_elco_trigonxl-xxl.rvt	23.1 MB	Revit 2017
ifc	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxxl_se_650-1900.ifc	5.8 MB	IFC2X3
txt	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxxl_se_650-1900.txt	56 KB	—
pdf	elco-instruktsiya_po_rabote_s_modelyami.pdf	1.2 MB	—

Типоразмеры (10)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Газ Фланец	Гидравлическое сопротивление при номинальном расходе ΔT=20	Горелка 1	Горелка 2	Максимальный объемный расход конденсата	Максимальный расход газа	Массовый расход дымовых газов макс	Массовый расход дымовых газов мин	Минимальная тепловая мощность при 50⁄30 ⁰С	Минимальная тепловая мощность при 80⁄60 ⁰С	Минимальное давление СУГ G31	Минимальное давление природного газа G20	Минимальное давление природного газа G25	Минимальный расход газа	Номинальная тепловая мощность при 50⁄30 ⁰С	Номинальная тепловая мощность при 80⁄60 ⁰С	Номинальная тепловая нагрузка макс	Номинальная тепловая нагрузка мин	Номинальное давление СУГ G31	Номинальное давление природного газа G20	Номинальное давление природного газа G25	Номинальный расход при ΔT=20	Объем воды	Объемный расход дымовых газов макс	Объемный расход дымовых газов мин	Потребляемая котлом электрическая мощность макс	Потребляемая котлом электрическая мощность мин	Соединитель 1	Соединитель 2
XXL SE 650	TRIGON XXL SE 650	770	Водотрубный премиксный конденсационный котел TRIGON XXL SE, 650 кВт, максимальное давление 8 Бар	3581747	False	0.4 бары	True	False	3.2 Л/ч	75.5 м³/ч	1116 кг/ч	304 кг/ч	181 кВт	164 кВт	0.030 бары	0.025 бары	0.020 бары	18.9 м³/ч	650 кВт	650 кВт	702 кВт	176 кВт	0.030 бары	0.020 бары	0.025 бары	28.0 м³/ч	50.0 Л m3	1438.0 м³/ч	286.0 м³/ч	900 Вт	225 Вт	True	False
XXL SE 750	TRIGON XXL SE 750	844	Водотрубный премиксный конденсационный котел TRIGON XXL SE, 726 кВт, максимальное давление 8 Бар	3581748	False	0.4 бары	True	False	3,6 Л/ч	84.3 м³/ч	1246 кг/ч	338 кг/ч	201 кВт	183 кВт	0.030 бары	0.025 бары	0.020 бары	21.1 м³/ч	726 кВт	726 кВт	784 кВт	196 кВт	0.030 бары	0.020 бары	0.025 бары	31.0 м³/ч	53.0 Л m3	1606.0 м³/ч	318.0 м³/ч	900 Вт	225 Вт	True	False
XXL SE 850	TRIGON XXL SE 850	958	Водотрубный премиксный конденсационный котел TRIGON XXL SE, 849 кВт, максимальное давление 8 Бар	3581749	False	0.3 бары	True	False	4,2 Л/ч	98.6 м³/ч	1457 кг/ч	395 кг/ч	235 кВт	213 кВт	0.050 бары	0.035 бары	0.035 бары	24.6 м³/ч	849 кВт	849 кВт	917 кВт	229 кВт	0.050 бары	0.035 бары	0.035 бары	36.0 м³/ч	70.0 Л m3	1878.0 м³/ч	372.0 м³/ч	1270 Вт	320 Вт	True	False
XXL SE 1000	TRIGON XXL SE 1000	1084	Водотрубный премиксный конденсационный котел TRIGON XXL SE, 961 кВт, максимальное давление 8 Бар	3581750	False	0.4 бары	True	False	4,8 Л/ч	111.6 м³/ч	1650 кг/ч	449 кг/ч	267 кВт	242 кВт	0.050 бары	0.035 бары	0.035 бары	27.9 м³/ч	961 кВт	961 кВт	1038 кВт	260 кВт	0.050 бары	0.035 бары	0.035 бары	41.0 м³/ч	75.0 Л m3	2126.0 м³/ч	422.0 м³/ч	1270 Вт	320 Вт	True	False
XXL SE 1100	TRIGON XXL SE 1100	1221	Водотрубный премиксный конденсационный котел TRIGON XXL SE, 1073 кВт, максимальное давление 8 Бар	3581751	True	0.5 бары	True	False	5,3 Л/ч	124.6 м³/ч	1842 кг/ч	501 кг/ч	298 кВт	270 кВт	0.050 бары	0.035 бары	0.035 бары	31.2 м³/ч	1074 кВт	1073 кВт	1159 кВт	290 кВт	0.050 бары	0.035 бары	0.035 бары	46.0 м³/ч	80.0 Л m3	2374.0 м³/ч	471.0 м³/ч	1270 Вт	320 Вт	True	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Сталь, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Общие характеристики
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELCO
Количество фаз ADSK_Количество фаз	1
ELCO_Страна производства	Нидерланды
