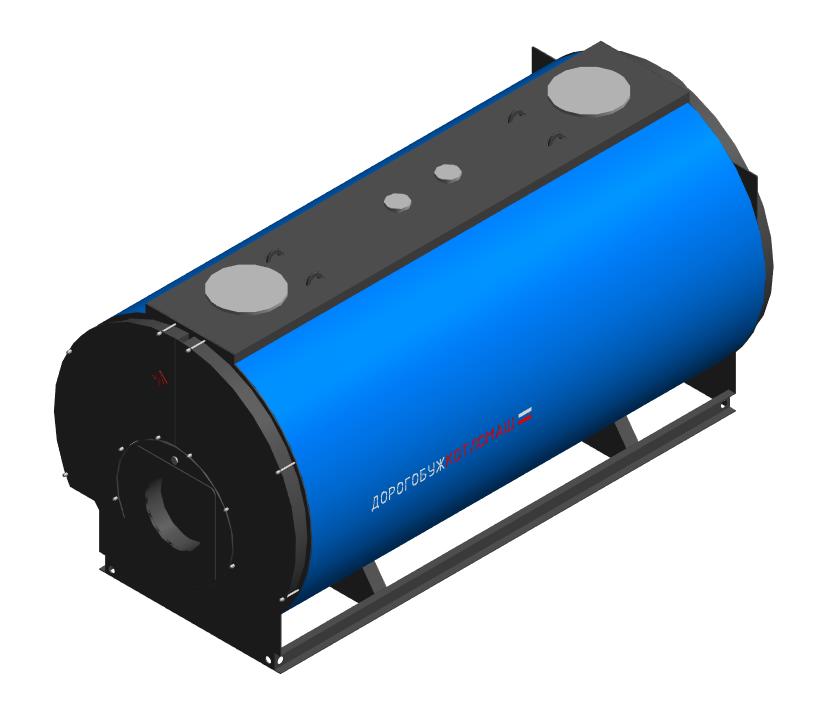

Котел водогрейный жаротрубный трёхходовой Дорогобуж Днепр-7000-10

Name: Котел водогрейный жаротрубный трёхходовой Дорогобуж Днепр-7000-10
Brand: ДКМ

Обновлено в 2023 году

Описание

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.
ДОРОГОБУЖ Днепр - промышленные стальные водогрейные жаротрубные трехходовые котлы номинальной тепловой мощностью 4000-12000 кВт. Предназначены для получения горячей воды температурой до 150 °С для отопления жилых, производственных и административных зданий. Сконструированы для работы на различных видах газообразного и лёгкого жидкого углеводородного топлива. Котлы ДОРОГОБУЖ могут быть оснащены горелочными устройствами производства «Дорогобужкотломаш», а также иными отечественными и зарубежными автоматизированными горелками.

Файлы для скачивания


rfa	dkm_kotelpromyshlennyystalnoyjarotrubnyytrehhodovoy_dnepr_4000-12000kvt.rfa	2.4 MB	Revit 2019

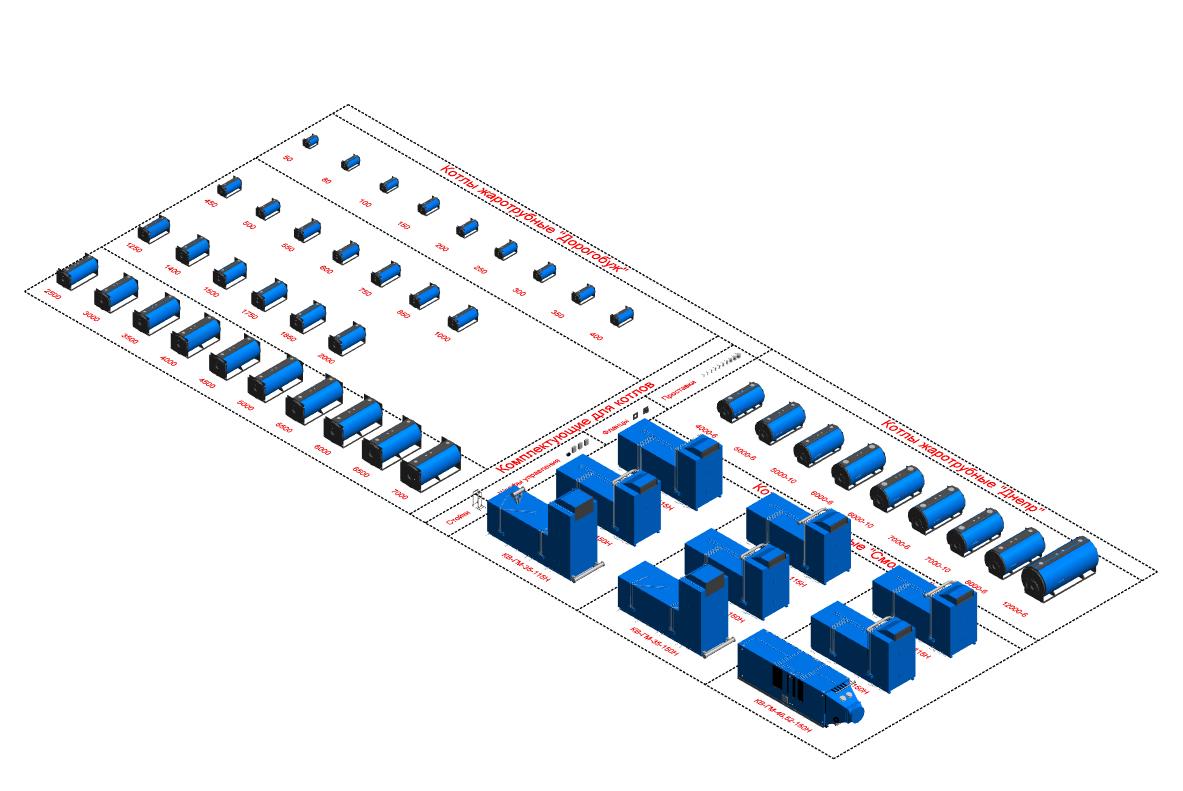

rvt	dkm_bibliotekamodeley.rvt	56.1 MB	Revit 2019
pdf	dkm_instrukciya_po_rabote_s_modelyami_v2.pdf	1.1 MB	—
txt	dkm_kotelpromyshlennyystalnoyjarotrubnyytrehhodovoy_dnepr_4000-12000kvt.txt	42 KB	—

Типоразмеры (9)

Наименование	Группирование ADSK Группирование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Температура подающей линии ADSK_Температура подающей линии	Тепловая мощность ADSK_Тепловая мощность	N1	N2	Подключение патрубков подвода и отвода воды	Угол 1	Угол 2	Угол 3	Угол 4	в4000
Днепр-4000-6	DN2000-4000	Днепр-4000-6	7780	7780 кг	Котел водогрейный жаротрубный трёхходовой Дорогобуж-4000-6	DN2000-4000	115 °C	4000 кВт	6	3	DN200 PN10	15.00° deg	90.00° deg	25.00° deg	100.00° deg	True
Днепр-5000-6	DM2000-5000	Днепр-5000-6	9845	9845 кг	Котел водогрейный жаротрубный трёхходовой Дорогобуж-5000-6	DM2000-5000	115 °C	5000 кВт	10	3	DN200 PN10	18.00° deg	90.00° deg	27.00° deg	108.00° deg	False
Днепр-6000-6	DN2000-6000	Днепр-6000-6	10515	10515 кг	Котел водогрейный жаротрубный трёхходовой Дорогобуж-6000-6	DN2000-6000	115 °C	6000 кВт	10	4	DN250 PN10	15.00° deg	90.00° deg	25.00° deg	108.00° deg	False
Днепр-7000-6	DN2000-7000	Днепр-7000-6	13210	13210 кг	Котел водогрейный жаротрубный трёхходовой Дорогобуж-7000-6	DN2000-7000	115 °C	7000 кВт	10	4	DN250 PN10	15.00° deg	80.00° deg	25.00° deg	100.00° deg	False
Днепр-8000-6	DN2000-8000	Днепр-8000-6	17050	17050 кг	Котел водогрейный жаротрубный трёхходовой Дорогобуж-8000-6	DN2000-8000	115 °C	8000 кВт	10	4	DN3000 PN10	25.00° deg	100.00° deg	25.00° deg	100.00° deg	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	2660 mm
Ширина	2508 mm
Длина	5205 mm
Вес	15615000 g
Общие характеристики
КПД ADSK КПД	94
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ДОРОГОБУЖ КОТЛОМАШ
Зона обслуживания ADSK_Зона обслуживания	False
