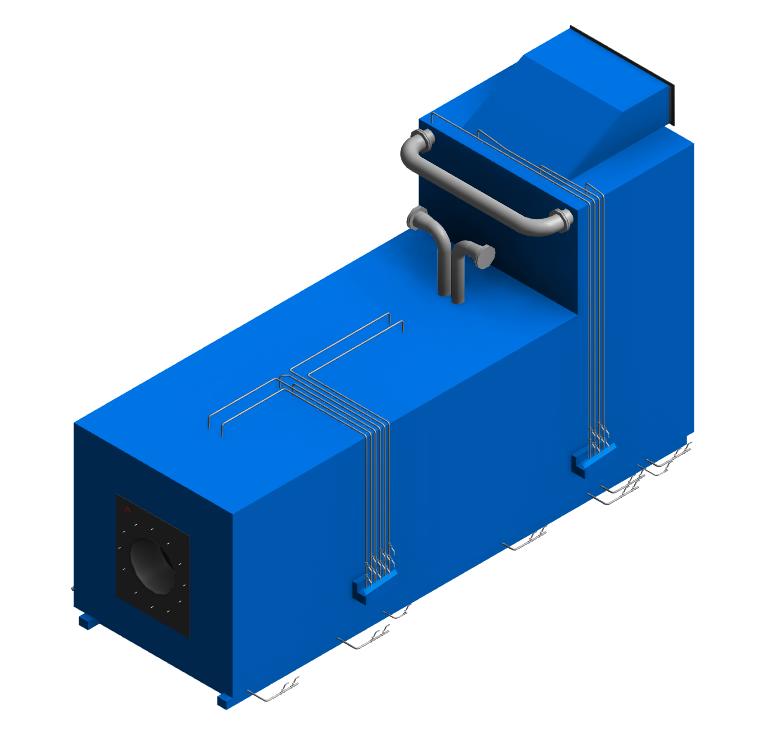

Котел водотрубный водогрейный Смоленск-20-150Н (КВ-ГМ-20-150Н)

Name: Котел водотрубный водогрейный Смоленск-20-150Н (КВ-ГМ-20-150Н)
Brand: ДКМ

Обновлено в 2023 году

Описание

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.
Котлы КВ-ГМ – промышленные водогрейные водотрубные котлы, предназначенные для получения горячей воды с температурой 150°С, используемой в системах отопления, вентиляции и горячего водоснабжения промышленного, бытового назначения, а также для технологических целей.

Файлы для скачивания


rfa	dkm_kotelpromyshlennyyvodogreynyy_smolensk_20-2326-25-150n.rfa	1.5 MB	Revit 2019

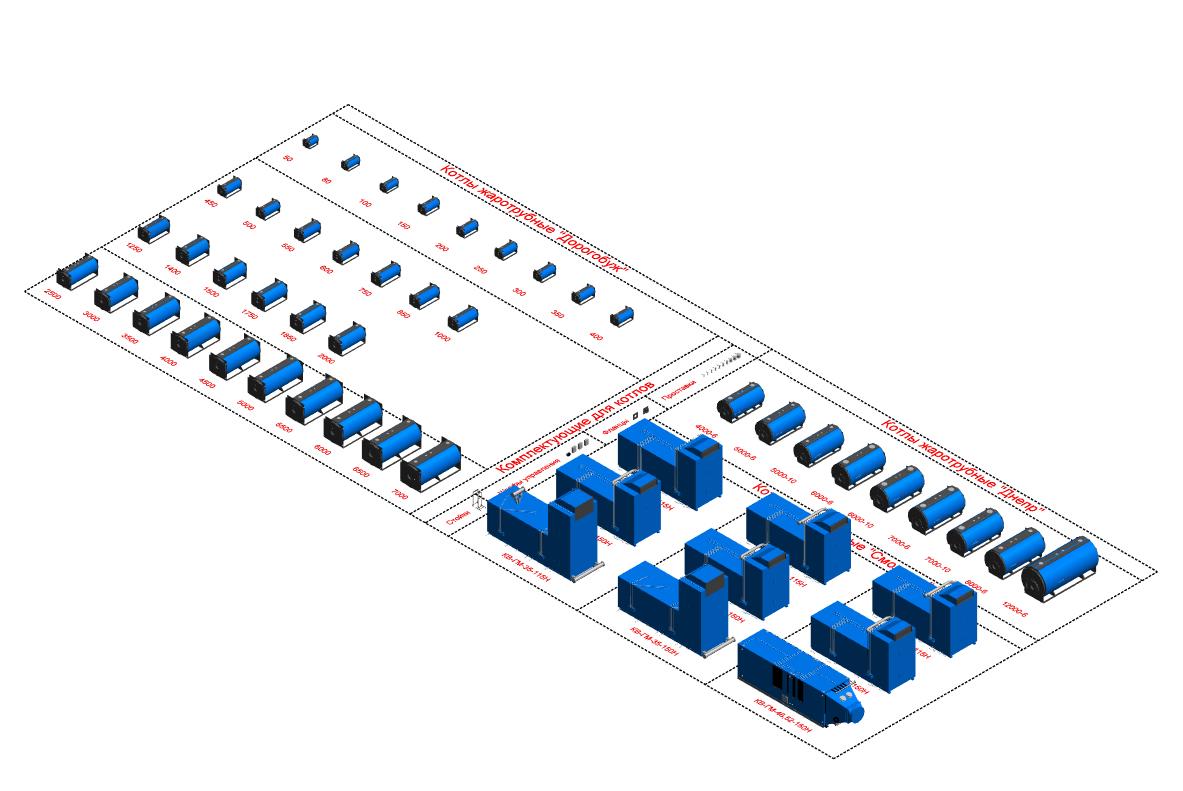

rvt	dkm_bibliotekamodeley.rvt	56.1 MB	Revit 2019
pdf	dkm_instrukciya_po_rabote_s_modelyami_v2.pdf	1.1 MB	—

Типоразмеры (3)

Наименование	Группирование ADSK Группирование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Тепловая мощность ADSK_Тепловая мощность
Смоленск-20-150Н	КВ-ГМ-20-150Н	Смоленск-20-150Н (КВ-ГМ-20-150Н)	32835	32835 кг	Котел водотрубный водогрейный Смоленск-20-150Н (КВ-ГМ-20-150Н)	КВ-ГМ-20-150Н	20000 кВт
Смоленск-23,26-150Н	КВ-ГМ-23,26-150Н	Смоленск-23,26-150Н (КВ-ГМ-23,26-150Н)	32835	32835 кг	Котел водотрубный водогрейный Смоленск-23,26-150Н (КВ-ГМ-23,26-150Н)	КВ-ГМ-23,26-150Н	23260 кВт
Смоленск-25-150Н	КВ-ГМ-25-150Н	Смоленск-25-150Н (КВ-ГМ-25-150Н)	32000	32000 кг	Котел водотрубный водогрейный Смоленск-25-150Н (КВ-ГМ-25-150Н)	КВ-ГМ-25-150Н	25000 кВт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Прочее, Металл
Сайт производителя	Перейти
Размеры
Высота	6475 mm
Ширина	3480 mm
Длина	10120 mm
Вес	32835000 g
Общие характеристики
КПД ADSK КПД	94
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ДОРОГОБУЖ КОТЛОМАШ
Зона обслуживания ADSK_Зона обслуживания	False
