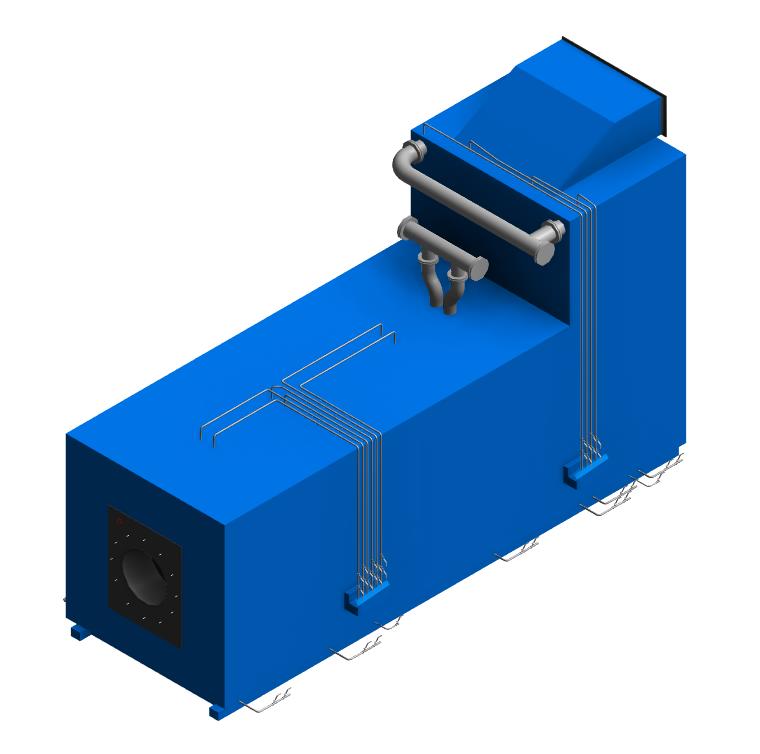

Котел водотрубный водогрейный Смоленск-25-115Н (КВ-ГМ-25-115Н)

Name: Котел водотрубный водогрейный Смоленск-25-115Н (КВ-ГМ-25-115Н)
Brand: ДКМ

Обновлено в 2023 году

Описание

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.
Котлы КВ-ГМ – промышленные водогрейные водотрубные котлы, предназначенные для получения горячей воды с температурой 115°С, используемой в системах отопления, вентиляции и горячего водоснабжения промышленного, бытового назначения, а также для технологических целей.

Файлы для скачивания

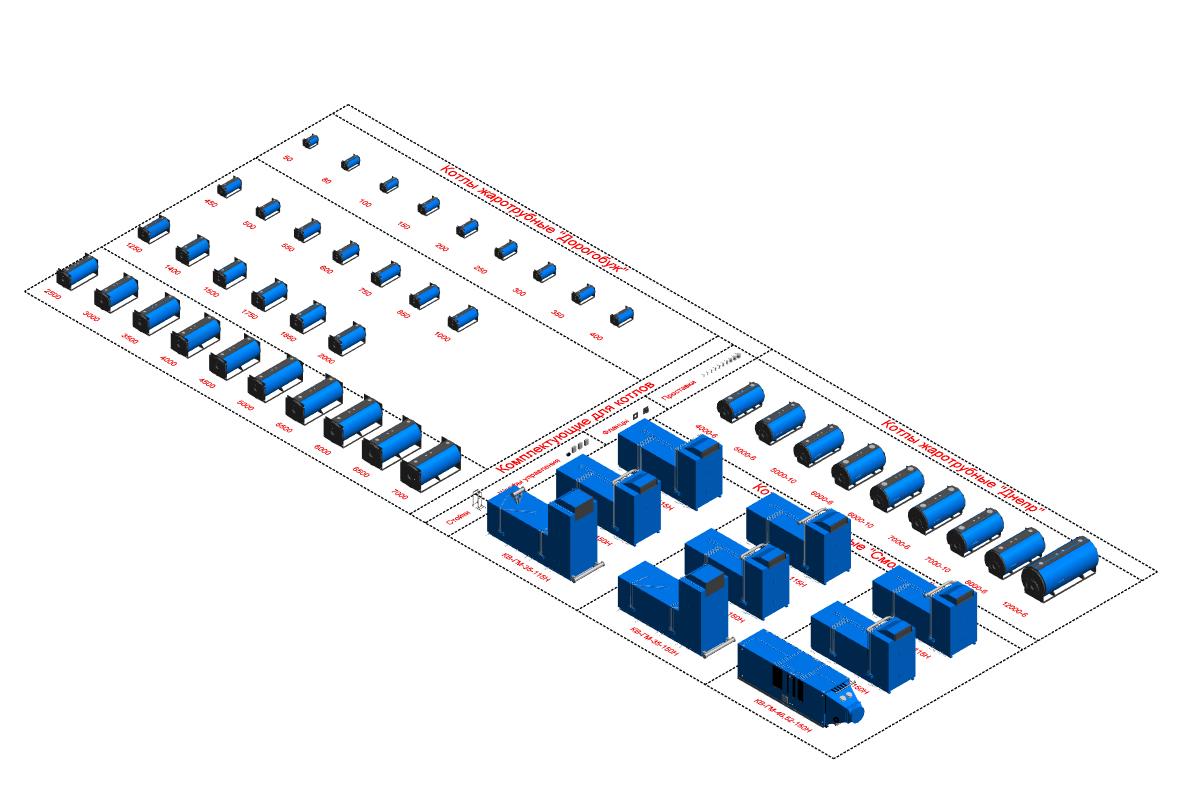

rvt	dkm_bibliotekamodeley.rvt	56.1 MB	Revit 2019
rfa	dkm_kotelpromyshlennyyvodogreynyy_smolensk_2326-25-115n.rfa	1.6 MB	Revit 2019
pdf	dkm_instrukciya_po_rabote_s_modelyami_v2.pdf	1.1 MB	—

Типоразмеры (2)

Наименование	Группирование ADSK Группирование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Тепловая мощность ADSK_Тепловая мощность
Смоленск-23,26-115Н	КВ-ГМ-23,26-115Н	Смоленск-23,26-115Н (КВ-ГМ-23,26-115Н)	32570	32570 кг	Котел водотрубный водогрейный Смоленск-23,26-115Н (КВ-ГМ-23,26-115Н)	КВ-ГМ-23,26-115Н	23260 кВт
Смоленск-25-115Н	КВ-ГМ-25-115Н	Смоленск-25-115Н (КВ-ГМ-25-115Н)	32000	32000 кг	Котел водотрубный водогрейный Смоленск-25-115Н (КВ-ГМ-25-115Н)	КВ-ГМ-25-115Н	25000 кВт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл, Прочее
Сайт производителя	Перейти
Размеры
Высота	6475 mm
Ширина	3480 mm
Длина	10120 mm
Вес	32000000 g
Общие характеристики
КПД ADSK КПД	94
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ДОРОГОБУЖ КОТЛОМАШ
Зона обслуживания ADSK_Зона обслуживания	False
