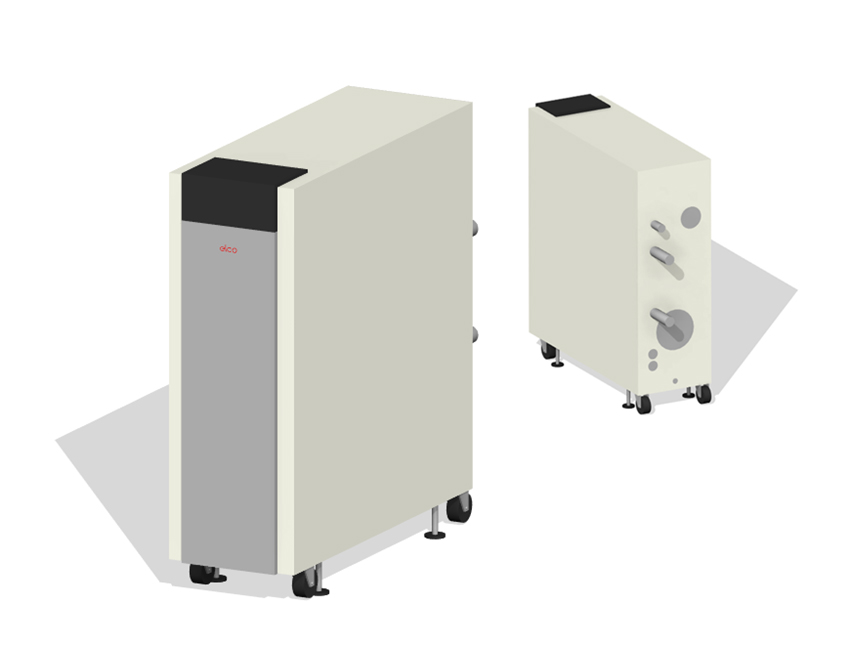

Газовый водотрубный премиксный конденсационный котел TRIGON XL, 150-250 кВт

Name: Газовый водотрубный премиксный конденсационный котел TRIGON XL, 150-250 кВт
Brand: ELCO Heating Solutions

Обновлено в 2023 году

Описание

Версия Revit 2017. Водотрубный премиксный конденсационный котел TRIGON XL, 150-250 кВт. Представленное загружаемое семейство разработано с соблюдением габаритных размеров оборудования по техническим данным от компании ELCO. В параметрах типа отражены характеристики по мощности и эффективности, газу, дымовым газам, гидравлическим параметрам, электрическим и шумовым характеристикам, размерам и массе котла. Данные каталога ELCO внесены как Параметры семейства для ознакомления и выбора необходимого для проекта типа оборудования, при этом, семейство не перегружает проекты пользователей дополнительными Общими параметрами.

Файлы для скачивания


rfa	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxl_150-250.rfa	900 KB	Revit 2017
rvt	bimlib_kotly_kondensatornyy_premiksnyy_elco_trigonxl-xxl.rvt	23.1 MB	Revit 2017
ifc	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxl_150-250.ifc	161 KB	IFC2X3
txt	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxl_150-250.txt	22 KB	—
pdf	elco-instruktsiya_po_rabote_s_modelyami.pdf	1.2 MB	—

Типоразмеры (3)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Тепловая мощность ADSK_Тепловая мощность	Гидравлическое сопротивление при номинальном расходе ΔT=20	Максимальный объемный расход конденсата	Максимальный расход газа	Максимальный уровень NOx	Массовый расход дымовых газов макс	Массовый расход дымовых газов мин	Минимальная тепловая мощность при 50⁄30 ⁰С	Минимальная тепловая мощность при 80⁄60 ⁰С	Минимальный расход газа	Номинальная тепловая мощность при 50⁄30 ⁰С	Номинальная тепловая мощность при 80⁄60 ⁰С	Номинальная тепловая нагрузка макс	Номинальная тепловая нагрузка мин	Номинальный расход при ΔT=20	Объем воды	Объемный расход дымовых газов макс	Объемный расход дымовых газов мин	Потребляемая котлом электрическая мощность макс	Потребляемая котлом электрическая мощность мин	Эффективность на макс при 50⁄30 ⁰С	Эффективность на мин при 50⁄30 ⁰С	Эффективность на мин при 80⁄60 ⁰С
XL 150	TRIGON XL 150	290	Водотрубный премиксный конденсационный котел TRIGON XL, 142 кВт, максимальное давление 8 Бар	3581644	142 кВт	0.1 бары	9,2 Л/ч	15.585 м³/ч	38 мг/кВт∙ч	193 кг/ч	46 кг/ч	35 кВт	31 кВт	3.439 м³/ч	149 кВт	142 кВт	145 кВт	32 кВт	6.100 м³/ч	27.0 Л m3	188 кг/ч	43 кг/ч	176 Вт	48 Вт	103.00%	109.20%	97.40%
XL 200	TRIGON XL 200	332	Водотрубный премиксный конденсационный котел TRIGON XL, 190 кВт, максимальное давление 8 Бар	3581645	190 кВт	0.3 бары	12,4 Л/ч	20.851 м³/ч	38 мг/кВт∙ч	259 кг/ч	61 кг/ч	47 кВт	42 кВт	4.622 м³/ч	200 кВт	190 кВт	194 кВт	43 кВт	8.100 м³/ч	31.0 Л m3	251 кг/ч	57 кг/ч	267 Вт	48 Вт	103.00%	109.20%	97.40%
XL 250	TRIGON XL 250	336	Водотрубный премиксный конденсационный котел TRIGON XL, 237 кВт, максимальное давление 8 Бар	3581646	238 кВт	0.3 бары	15,4 Л/ч	26.010 м³/ч	36 мг/кВт∙ч	323 кг/ч	69 кг/ч	53 кВт	47 кВт	5.159 м³/ч	250 кВт	238 кВт	242 кВт	48 кВт	10.100 м³/ч	35.0 Л m3	313 кг/ч	64 кг/ч	286 Вт	53 Вт	103.20%	109.40%	97.10%

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Сталь, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELCO
ELCO_Страна производства	Нидерланды
IFCExportAs	IfcBoiler
IFCExportType	NOTDEFINED
