Газовый водотрубный премиксный конденсационный котел TRIGON XL, 300-570 кВт

Name: Газовый водотрубный премиксный конденсационный котел TRIGON XL, 300-570 кВт
Brand: ELCO Heating Solutions

Обновлено в 2023 году

Описание

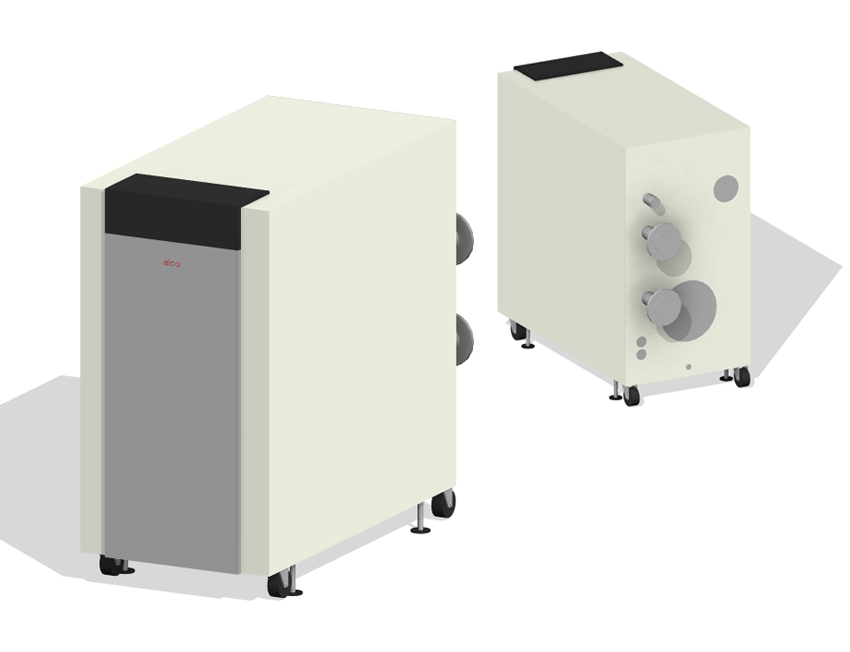

Версия Revit 2017. Водотрубный премиксный конденсационный котел TRIGON XL, 300-570 кВт. Представленное загружаемое семейство разработано с соблюдением габаритных размеров оборудования по техническим данным от компании ELCO. В параметрах типа отражены характеристики по мощности и эффективности, газу, дымовым газам, гидравлическим параметрам, электрическим и шумовым характеристикам, размерам и массе котла. Данные каталога ELCO внесены как Параметры семейства для ознакомления и выбора необходимого для проекта типа оборудования, при этом, семейство не перегружает проекты пользователей дополнительными Общими параметрами.

Файлы для скачивания


rfa	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxl_300-570.rfa	920 KB	Revit 2017
rvt	bimlib_kotly_kondensatornyy_premiksnyy_elco_trigonxl-xxl.rvt	23.1 MB	Revit 2017
ifc	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxl_300-570.ifc	1.5 MB	IFC2X3
txt	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxl_300-570.txt	26 KB	—
pdf	elco-instruktsiya_po_rabote_s_modelyami.pdf	1.2 MB	—

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Тепловая мощность ADSK_Тепловая мощность	Гидравлическое сопротивление при номинальном расходе ΔT=20	Макс. температура дымовых газов при 80⁄60 ⁰С	Максимальный объемный расход конденсата	Максимальный остаточный напор дымовых газов после котла	Максимальный расход газа	Максимальный уровень CO	Максимальный уровень NOx	Массовый расход дымовых газов макс	Массовый расход дымовых газов мин	Минимальная тепловая мощность при 50⁄30 ⁰С	Минимальная тепловая мощность при 80⁄60 ⁰С	Минимальный расход газа	Номинальная тепловая мощность при 50⁄30 ⁰С	Номинальная тепловая мощность при 80⁄60 ⁰С	Номинальная тепловая нагрузка макс	Номинальная тепловая нагрузка мин	Номинальный расход при ΔT=20	Объем воды	Объемный расход дымовых газов макс	Объемный расход дымовых газов мин	Потребляемая котлом электрическая мощность макс	Потребляемая котлом электрическая мощность мин	Уровень звуковой мощности	Эффективность на макс при 50⁄30 ⁰С	Эффективность на макс при 80⁄60 ⁰С	Эффективность на мин при 50⁄30 ⁰С	Эффективность на мин при 80⁄60 ⁰С
XL 300	TRIGON XL 300	434	Водотрубный премиксный конденсационный котел TRIGON XL, 285 кВт, максимальное давление 8 Бар	3581647	286 кВт	0.1 бары	75 °C	18,5 Л/ч	0.002 бары	31.277 м³/ч	14 мг/кВт∙ч	36 мг/кВт∙ч	388 кг/ч	83 кг/ч	64 кВт	57 кВт	6.234 м³/ч	300 кВт	286 кВт	291 кВт	58 кВт	12.200 м³/ч	61.0 Л m3	377 кг/ч	77 кг/ч	230 Вт	50 Вт	70.3 дБ(А)	103.20%	98.20%	109.40%	97.10%
XL 400	TRIGON XL 400	496	Водотрубный премиксный конденсационный котел TRIGON XL, 381 кВт, максимальное давление 8 Бар	3581648	381 кВт	0.3 бары	75 °C	24,7 Л/ч	0.004 бары	41.703 м³/ч	14 мг/кВт∙ч	34 мг/кВт∙ч	517 кг/ч	111 кг/ч	85 кВт	75 кВт	8.384 м³/ч	401 кВт	381 кВт	388 кВт	78 кВт	16.300 м³/ч	68.0 Л m3	502 кг/ч	102 кг/ч	504 Вт	54 Вт	77.3 дБ(А)	103.40%	98.30%	109.50%	96.90%
XL 500	TRIGON XL 500	540	Водотрубный премиксный конденсационный котел TRIGON XL, 477 кВт, максимальное давление 8 Бар	3581649	477 кВт	0.3 бары	75 °C	30,7 Л/ч	0.003 бары	52.128 м³/ч	16 мг/кВт∙ч	37 мг/кВт∙ч	647 кг/ч	138 кг/ч	106 кВт	95 кВт	10.426 м³/ч	503 кВт	477 кВт	485 кВт	97 кВт	20.300 м³/ч	75.0 Л m3	628 кг/ч	128 кг/ч	620 Вт	64 Вт	77.3 дБ(А)	103.80%	98.30%	109.40%	97.50%
XL 570	TRIGON XL 570	595	Водотрубный премиксный конденсационный котел TRIGON XL, 540 кВт, максимальное давление 8 Бар	3581650	540 кВт	0.6 бары	76 °C	34,8 Л/ч	0.004 бары	59.115 м³/ч	18 мг/кВт∙ч	40 мг/кВт∙ч	733 кг/ч	174 кг/ч	133 кВт	120 кВт	13.113 м³/ч	573 кВт	540 кВт	550 кВт	122 кВт	23.100 м³/ч	82.0 Л m3	712 кг/ч	161 кг/ч	676 Вт	61 Вт	77.3 дБ(А)	104.20%	98.20%	109.20%	98.20%

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Сталь, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELCO
ELCO_Страна производства	Нидерланды
IFCExportAs	IfcBoiler
IFCExportType	NOTDEFINED
