Газовый водотрубный премиксный конденсационный котел TRIGON XXL ECO, 650-1600 кВт

Name: Газовый водотрубный премиксный конденсационный котел TRIGON XXL ECO, 650-1600 кВт
Brand: ELCO Heating Solutions

Обновлено в 2023 году

Описание

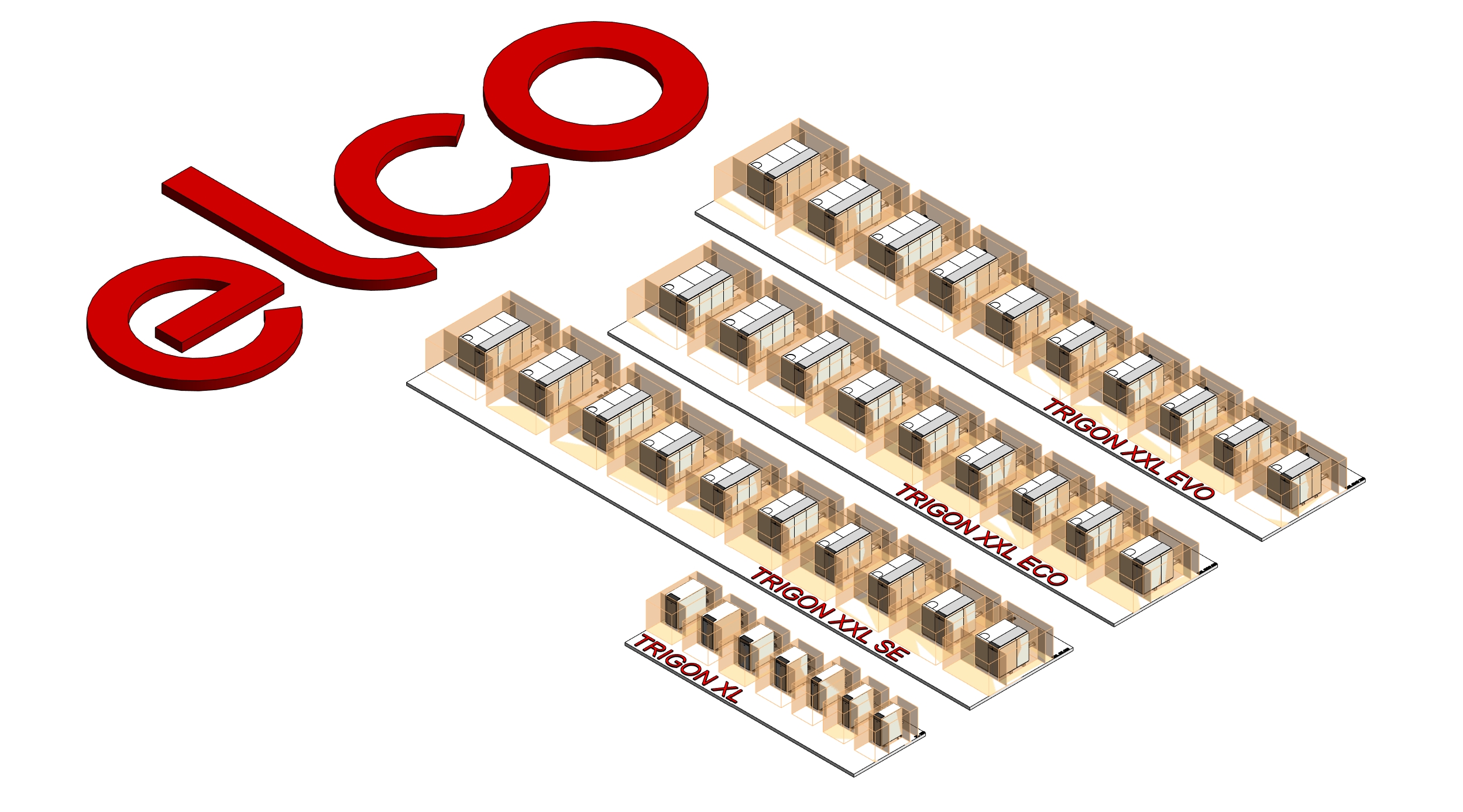

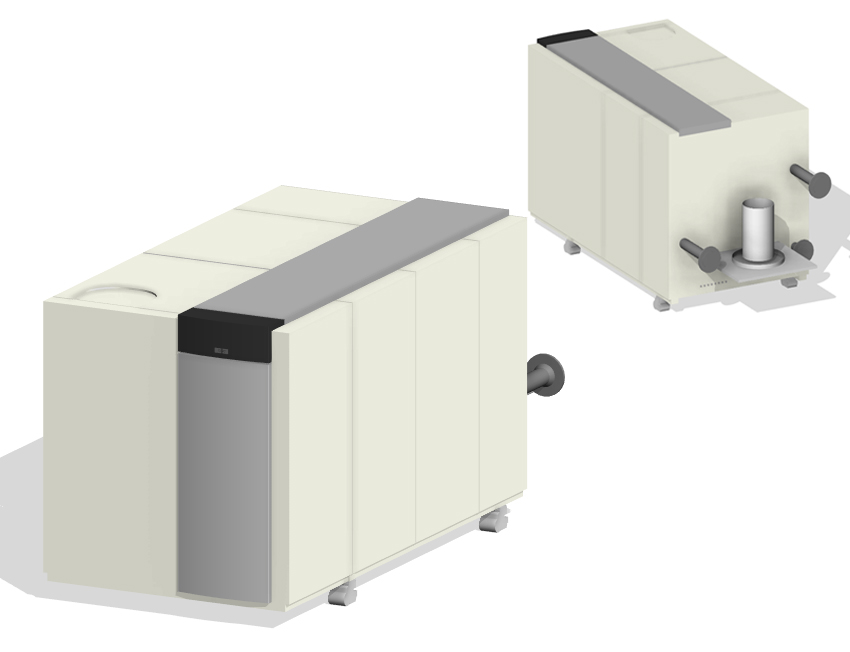

Версия Revit 2017. Водотрубный премиксный конденсационный котел TRIGON XXL ECO, 650-1600 кВт. Представленное загружаемое семейство разработано с соблюдением габаритных размеров оборудования по техническим данным от компании ELCO. В параметрах типа отражены характеристики по мощности и эффективности, газу, дымовым газам, гидравлическим параметрам, электрическим и шумовым характеристикам, размерам и массе котла. Данные каталога ELCO внесены как Параметры семейства для ознакомления и выбора необходимого для проекта типа оборудования, при этом, семейство не перегружает проекты пользователей дополнительными Общими параметрами.

Файлы для скачивания


rfa	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxxl_evo_700-2000.rfa	1.7 MB	Revit 2017
rvt	bimlib_kotly_kondensatornyy_premiksnyy_elco_trigonxl-xxl.rvt	23.1 MB	Revit 2017
ifc	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxxl_evo_700-2000.ifc	5.9 MB	IFC2X3
txt	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxxl_evo_700-2000.txt	57 KB	—
pdf	elco-instruktsiya_po_rabote_s_modelyami.pdf	1.2 MB	—

Типоразмеры (10)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Газ Фланец	Гидравлическое сопротивление при номинальном расходе ΔT=20	Горелка 1	Горелка 2	Макс. температура дымовых газов при 80⁄60 oС	Максимальный объемный расход конденсата	Максимальный расход газа	Максимальный уровень CO	Максимальный уровень N⁰x	Массовый расход дымовых газов макс	Массовый расход дымовых газов мин	Минимальная тепловая мощность при 50⁄30 ⁰С	Минимальная тепловая мощность при 80⁄60 ⁰С	Минимальное давление СУГ G31	Минимальное давление природного газа G20	Минимальное давление природного газа G25	Минимальный расход газа	Номинальная тепловая мощность при 50⁄30 ⁰С	Номинальная тепловая мощность при 80⁄60 ⁰С	Номинальная тепловая нагрузка макс	Номинальная тепловая нагрузка мин	Номинальное давление СУГ G31	Номинальное давление природного газа G20	Номинальное давление природного газа G25	Номинальный расход при ΔT=20	Объем воды	Объемный расход дымовых газов макс	Объемный расход дымовых газов мин	Потребляемая котлом электрическая мощность макс	Потребляемая котлом электрическая мощность мин	Уровень звуковой мощности	Эффективность на макс при 50⁄30 ⁰С	Эффективность на макс при 80⁄60 ⁰С
XXL EVO 700	TRIGON XXL EVO 700	2500	Водотрубный премиксный конденсационный котел TRIGON XXL EVO, 639 кВт, максимальное давление 8 Бар	3581766	False	0.7 бары	True	False	69 °C	42,4 Л/ч	70.2 м³/ч	4 мг⁄кВт∙ч	37 мг⁄кВт∙ч	1062 кг/ч	324 кг/ч	202 кВт	182 кВт	0.030 бары	0.017 бары	0.020 бары	20.1 м³/ч	676 кВт	639 кВт	653 кВт	187 кВт	0.030 бары	0.020 бары	0.025 бары	27.0 м³/ч	73.0 Л m3	1005.0 м³/ч	297.0 м³/ч	900 Вт	225 Вт	68,7 дБ(А)	103.60%	97.80%
XXL EVO 800	TRIGON XXL EVO 800	1328	Водотрубный премиксный конденсационный котел TRIGON XXL EVO, 747 кВт, максимальное давление 8 Бар	3581767	False	0.4 бары	True	False	69 °C	49.6 Л/ч	82.1 м³/ч	4 мг⁄кВт∙ч	37 мг⁄кВт∙ч	1243 кг/ч	377 кг/ч	236 кВт	212 кВт	0.030 бары	0.017 бары	0.020 бары	23.4 м³/ч	791 кВт	747 кВт	764 кВт	218 кВт	0.030 бары	0.020 бары	0.025 бары	32.0 м³/ч	97.0 Л m3	1176.0 м³/ч	346.0 м³/ч	900 Вт	320 Вт	68.7 дБ(А)	103.60%	97.80%
XXL EVO 900	TRIGON XXL EVO 900	1468	Водотрубный премиксный конденсационный котел TRIGON XXL EVO, 846 кВт, максимальное давление 8 Бар	3581768	False	0.6 бары	True	False	69 °C	56.1 Л/ч	93.0 м³/ч	4 мг⁄кВт∙ч	37 мг⁄кВт∙ч	1407 кг/ч	427 кг/ч	267 кВт	241 кВт	0.030 бары	0.017 бары	0.020 бары	26.5 м³/ч	896 кВт	846 кВт	865 кВт	247 кВт	0.030 бары	0.020 бары	0.025 бары	36.0 м³/ч	104.0 Л m3	1332.0 м³/ч	393.0 м³/ч	1270 Вт	320 Вт	68.7 дБ(А)	103.60%	97.80%
XXL EVO 1000	TRIGON XXL EVO 1000	1634	Водотрубный премиксный конденсационный котел TRIGON XXL EVO, 945 кВт, максимальное давление 8 Бар	3581769	True	0.7 бары	True	False	69 °C	62,7 Л/ч	103.8 м³/ч	4 мг⁄кВт∙ч	37 мг⁄кВт∙ч	1572 кг/ч	478 кг/ч	298 кВт	269 кВт	0.030 бары	0.017 бары	0.020 бары	29.7 м³/ч	1001 кВт	945 кВт	966 кВт	276 кВт	0.030 бары	0.020 бары	0.025 бары	41.0 м³/ч	110.0 Л m3	1487.0 м³/ч	439.0 м³/ч	1270 Вт	320 Вт	68.7 дБ(А)	103.60%	97.80%
XXL EVO 1100	TRIGON XXL EVO 1100	1800	Водотрубный премиксный конденсационный котел TRIGON XXL EVO, 1043 кВт, максимальное давление 8 Бар	3581770	True	0.8 бары	True	False	69 °C	69.1 Л/ч	114.6 м³/ч	4 мг⁄кВт∙ч	37 мг⁄кВт∙ч	1734 кг/ч	528 кг/ч	330 кВт	297 кВт	0.030 бары	0.017 бары	0.020 бары	32.8 м³/ч	1104 кВт	1043 кВт	1066 кВт	305 кВт	0.030 бары	0.020 бары	0.025 бары	45.0 м³/ч	117.0 Л m3	1641.0 м³/ч	485.0 м³/ч	1270 Вт	320 Вт	68.7 дБ(А)	103.60%	97.80%

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Сталь, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Общие характеристики
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELCO
Количество фаз ADSK_Количество фаз	1
ELCO_Страна производства	Нидерланды
