Газовый водотрубный премиксный конденсационный котел TRIGON XXL SE, 650-1900 кВт

Name: Газовый водотрубный премиксный конденсационный котел TRIGON XXL SE, 650-1900 кВт
Brand: ELCO Heating Solutions

Обновлено в 2023 году

Описание

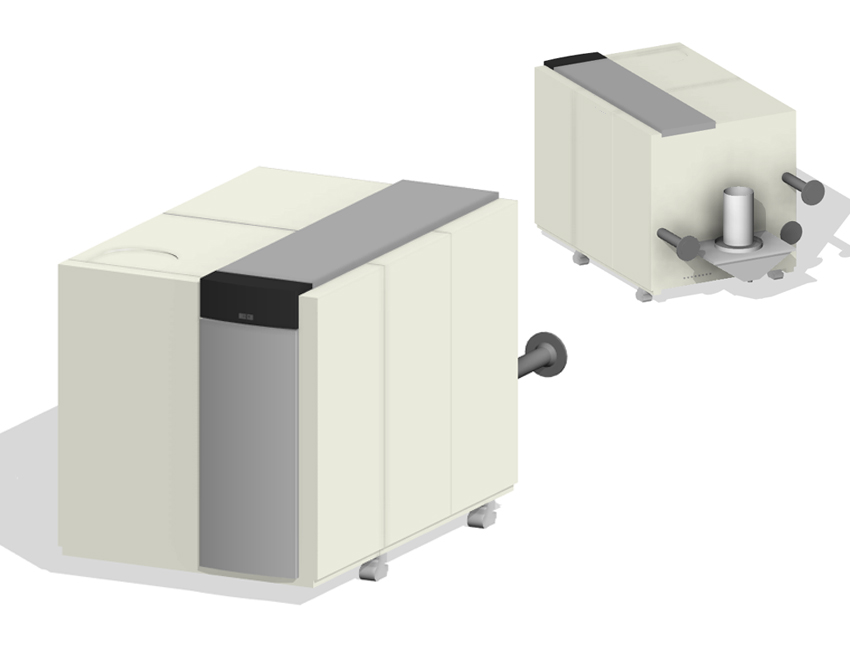

Версия Revit 2017. Водотрубный премиксный конденсационный котел TRIGON XXL SE, 650-1900 кВт. Представленное загружаемое семейство разработано с соблюдением габаритных размеров оборудования по техническим данным от компании ELCO. В параметрах типа отражены характеристики по мощности и эффективности, газу, дымовым газам, гидравлическим параметрам, электрическим и шумовым характеристикам, размерам и массе котла. Данные каталога ELCO внесены как Параметры семейства для ознакомления и выбора необходимого для проекта типа оборудования, при этом, семейство не перегружает проекты пользователей дополнительными Общими параметрами.

Файлы для скачивания


rfa	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxxl_eco_650-1600.rfa	1.7 MB	Revit 2017
rvt	bimlib_kotly_kondensatornyy_premiksnyy_elco_trigonxl-xxl.rvt	23.1 MB	Revit 2017
ifc	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxxl_eco_650-1600.ifc	5.2 MB	IFC2X3
txt	bimlib_kotel_kondensacionnyy_premiksnyy_elco_trigonxxl_eco_650-1600.txt	52 KB	—
pdf	elco-instruktsiya_po_rabote_s_modelyami.pdf	1.2 MB	—

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Газ Фланец	Гидравлическое сопротивление при номинальном расходе ΔT=20	Горелка 1	Горелка 2	Максимальный объемный расход конденсата	Максимальный расход газа	Массовый расход дымовых газов макс	Массовый расход дымовых газов мин	Минимальная тепловая мощность при 50⁄30 ⁰С	Минимальная тепловая мощность при 80⁄60 ⁰С	Минимальное давление СУГ G31	Минимальное давление природного газа G20	Минимальное давление природного газа G25	Минимальный расход газа	Номинальная тепловая мощность при 50⁄30 ⁰С	Номинальная тепловая мощность при 80⁄60 ⁰С	Номинальная тепловая нагрузка макс	Номинальная тепловая нагрузка мин	Номинальное давление СУГ G31	Номинальное давление природного газа G20	Номинальное давление природного газа G25	Номинальный расход при ΔT=20	Объем воды	Объемный расход дымовых газов макс	Объемный расход дымовых газов мин	Потребляемая котлом электрическая мощность макс	Потребляемая котлом электрическая мощность мин	Соединитель 1	Соединитель 2
XXL ECO 650	TRIGON XXL ECO 650	844	Водотрубный премиксный конденсационный котел TRIGON XXL ECO, 615 кВт, максимальное давление 8 Бар	3581757	False	0.4 бары	True	False	7.8 Л/ч	70.2 м³/ч	1038 кг/ч	324 кг/ч	181 кВт	175 кВт	0.030 бары	0.017 бары	0.020 бары	20.1 м³/ч	650 кВт	615 кВт	653 кВт	187 кВт	0.030 бары	0.020 бары	0.025 бары	26.0 м³/ч	53.0 Л m3	1252.0 м³/ч	303.0 м³/ч	900 Вт	225 Вт	True	False
XXL ECO 750	TRIGON XXL ECO 750	958	Водотрубный премиксный конденсационный котел TRIGON XXL ECO, 719 кВт, максимальное давление 8 Бар	3581758	False	0.2 бары	True	False	9.1 Л/ч	82.1 м³/ч	1214 кг/ч	377 кг/ч	201 кВт	204 кВт	0.030 бары	0.017 бары	0.020 бары	23.4 м³/ч	726 кВт	719 кВт	764 кВт	218 кВт	0.030 бары	0.020 бары	0.025 бары	31.0 м³/ч	70.0 Л m3	1465.0 м³/ч	353.0 м³/ч	900 Вт	320 Вт	True	False
XXL ECO 850	TRIGON XXL ECO 850	1084	Водотрубный премиксный конденсационный котел TRIGON XXL ECO, 814 кВт, максимальное давление 8 Бар	3581759	False	0.3 бары	True	False	10.3 Л/ч	93.0 м³/ч	1375 кг/ч	428 кг/ч	235 кВт	231 кВт	0.030 бары	0.017 бары	0.020 бары	26.5 м³/ч	849 кВт	814 кВт	865 кВт	247 кВт	0.030 бары	0.020 бары	0.025 бары	35.0 м³/ч	75.0 Л m3	1659.0 м³/ч	400.0 м³/ч	1270 Вт	320 Вт	True	False
XXL ECO 950	TRIGON XXL ECO 950	1221	Водотрубный премиксный конденсационный котел TRIGON XXL ECO, 909 кВт, максимальное давление 8 Бар	3581760	True	0.4 бары	True	False	11.5 Л/ч	103.8 м³/ч	1535 кг/ч	478 кг/ч	267 кВт	258 кВт	0.030 бары	0.017 бары	0.020 бары	29.7 м³/ч	961 кВт	909 кВт	966 кВт	276 кВт	0.030 бары	0.020 бары	0.025 бары	39.0 м³/ч	80.0 Л m3	1852.0 м³/ч	447.0 м³/ч	1270 Вт	320 Вт	True	False
XXL ECO 1050	TRIGON XXL ECO 1050	1369	Водотрубный премиксный конденсационный котел TRIGON XXL ECO, 1003 кВт, максимальное давление 8 Бар	3581761	True	0.4 бары	True	False	12.7 Л/ч	114.6 м³/ч	1694 кг/ч	528 кг/ч	298 кВт	285 кВт	0.030 бары	0.017 бары	0.020 бары	32.8 м³/ч	1074 кВт	1003 кВт	1066 кВт	305 кВт	0.030 бары	0.020 бары	0.025 бары	43.0 м³/ч	85.0 Л m3	2044.0 м³/ч	496.0 м³/ч	1270 Вт	320 Вт	True	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Сталь, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Общие характеристики
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELCO
Количество фаз ADSK_Количество фаз	1
ELCO_Страна производства	Нидерланды
