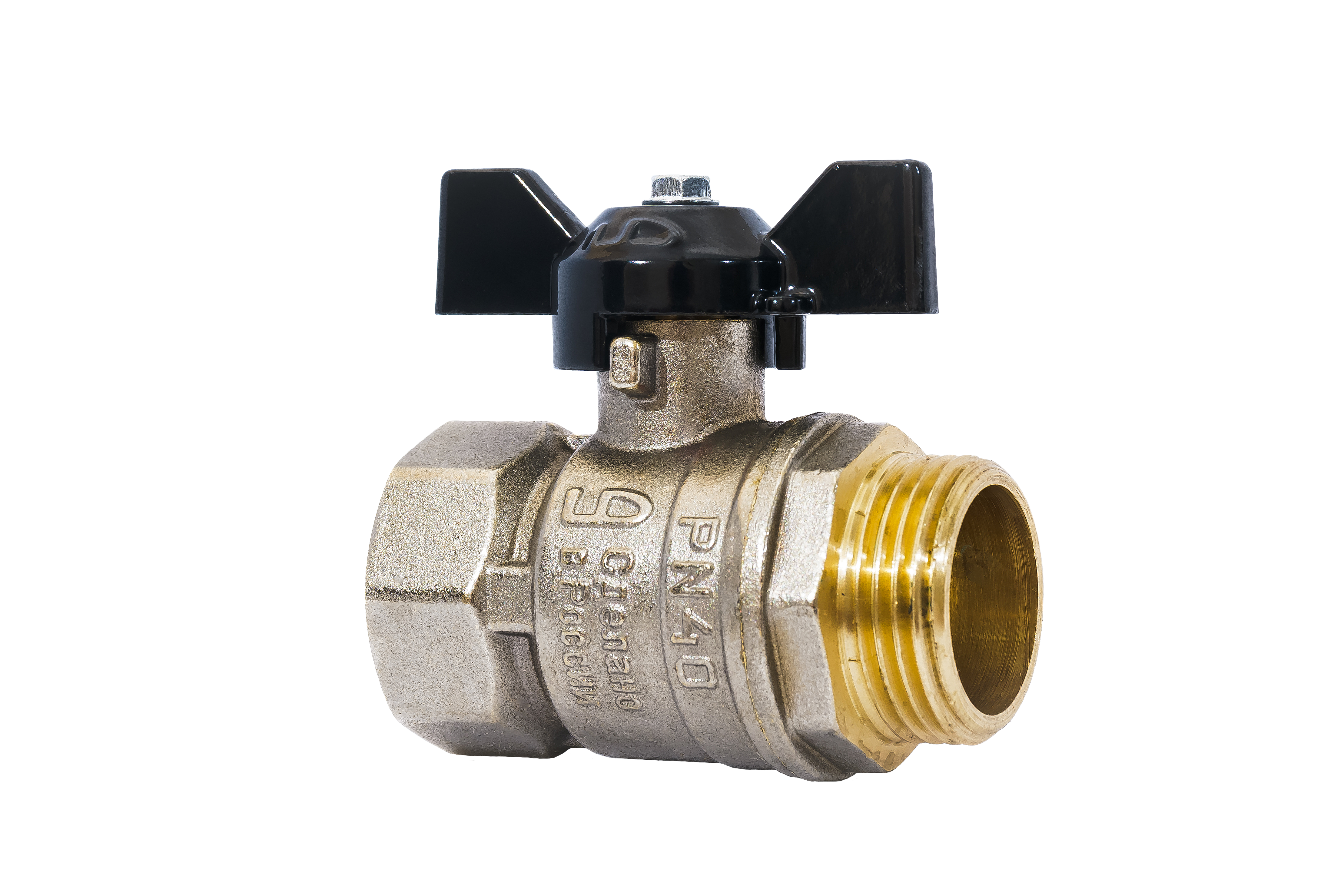

Кран шаровой латунный внутренняя резьба/наружняя резьба LD Pride 47.20.В-Н-Б DN20 PN40

Name: Кран шаровой латунный внутренняя резьба/наружняя резьба LD Pride 47.20.В-Н-Б DN20 PN40
Brand: Компания LD

Обновлено в 2020 году

Описание

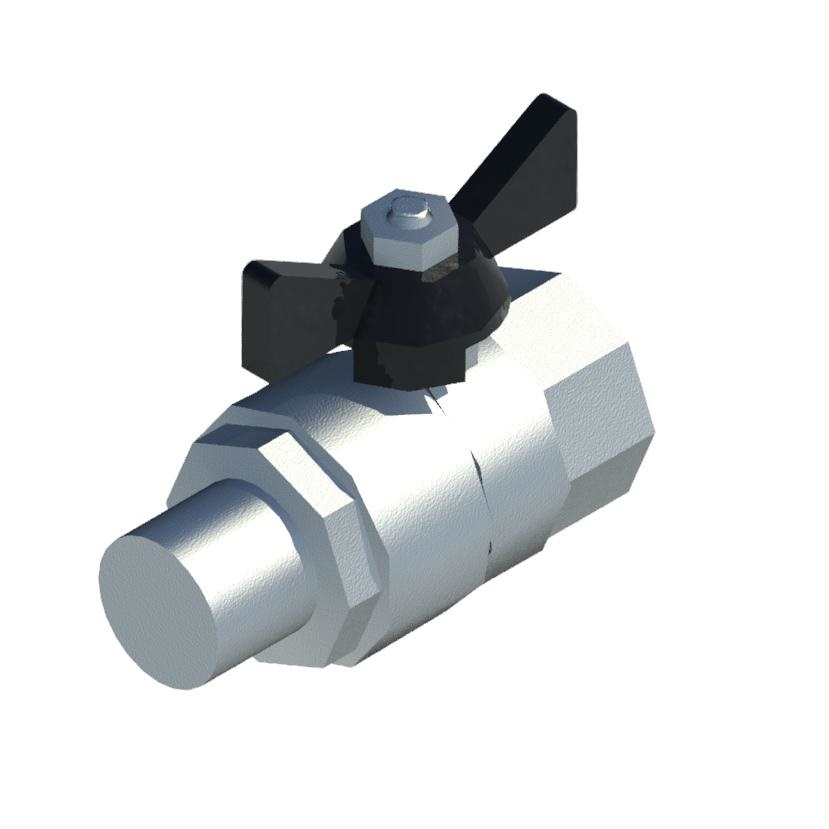

Шаровые краны LD PRIDE предназначены для управления потоками жидких и газообразных сред, в том числе питьевой воды, сред в системах тепловодоснабжения, технологических трубопроводах, различных агрегатах. Модель выполнена в виде загружаемого семейства категории "Арматура трубопроводов". Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.210-2014.

Файлы для скачивания


rfa	bimlib_armaturatruboprovodov_ld_kransharovoylatunnyypridev-n-b_dn15-25_gost15527-2004.rfa	732 KB	Revit 2016
rvt	bimlib_shablonspecifikaciimodeley_ld.rvt	19.5 MB	Revit 2016
ifc	ld_pride_v-n-b_20.ifc	128 KB	IFC2X3
pdf	Sertificate.pdf	1.1 MB	—
pdf	ld_instruktsiya_po_rabote_s_modelyami.pdf	1.1 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	60 mm
Ширина	36 mm
Длина	62 mm
Вес	220 g
Параметры в файлах моделей
TypeName	LD Pride В-Н.Б
URL документации изделия ADSK_URL документации изделия	http://www.chsgs.ru/certificates/
URL страницы изделия ADSK_URL страницы изделия	http://ld-pride.ru/catalogue/water/vn-nar/vn-nar_1058.html
Версия Revit ADSK_Версия Revit	2016
Единица измерения ADSK_Единица измерения	шт.
