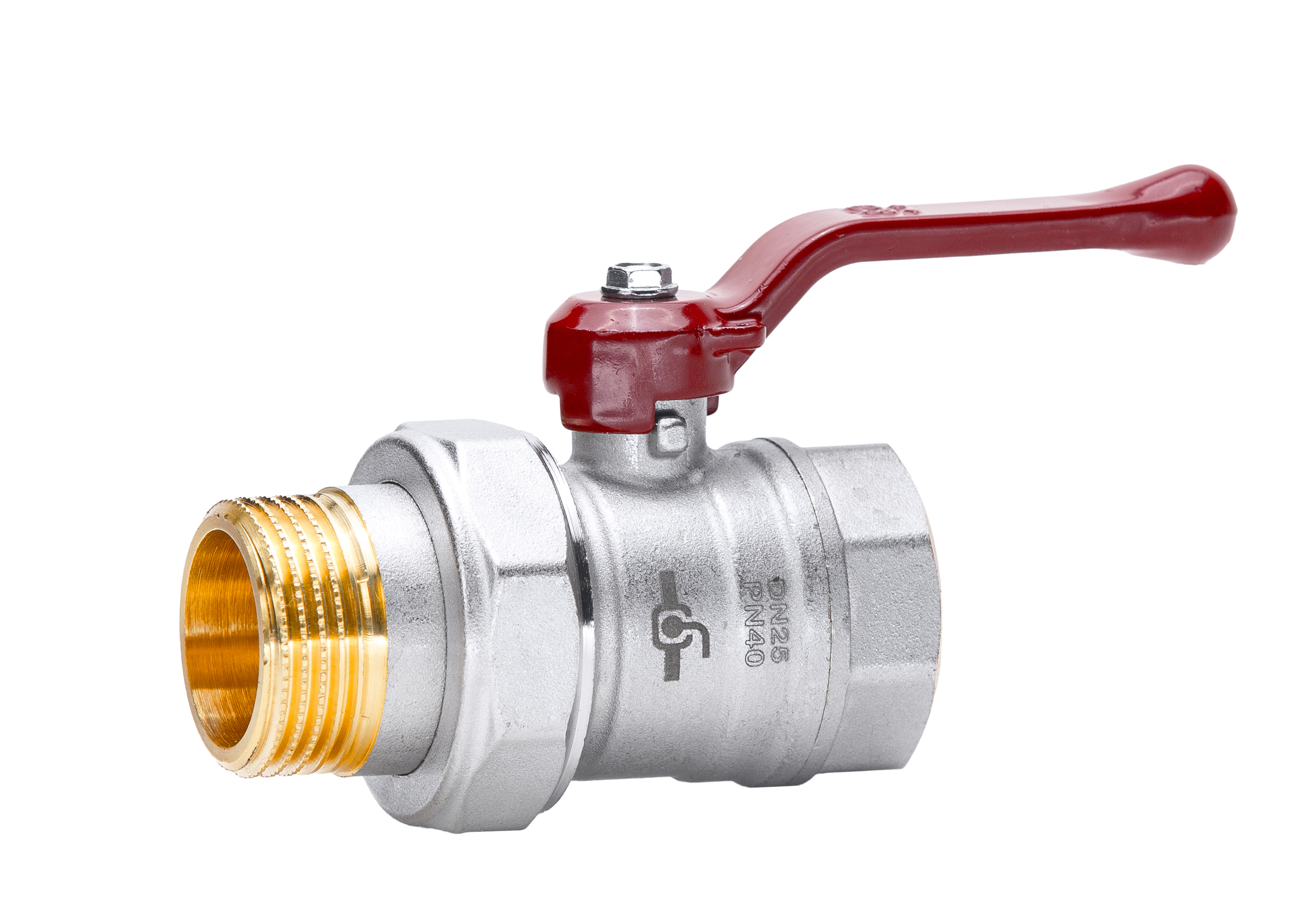

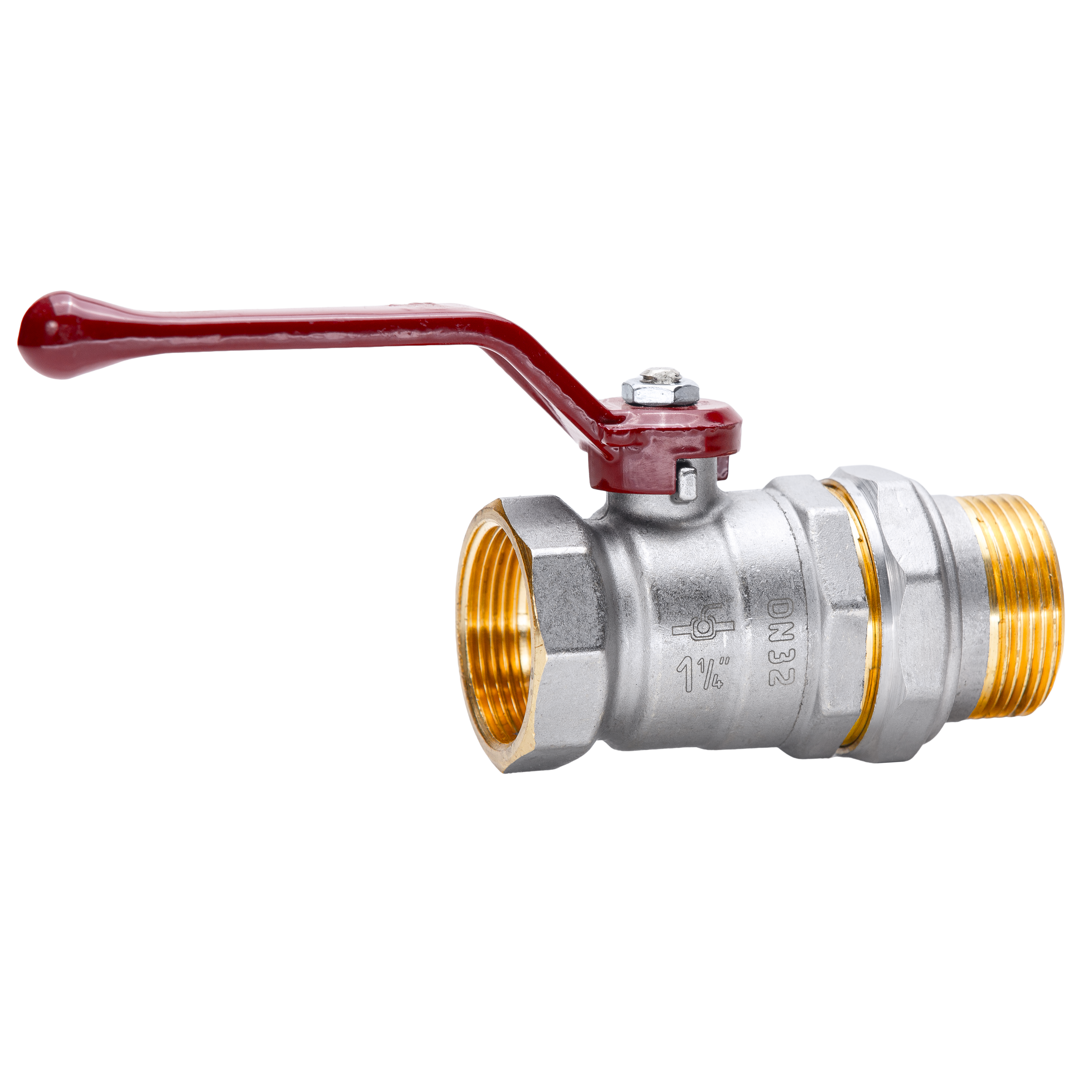

Кран шаровый с накидной гайкой американкой латунный никелированный ремонтопригодный Temper внутренняя/наружная рычаг DN15-32
Обновлено 7 дней назадОписание
Тип присоединения:резьба внутренняя/гайка накидная (американка)
Форма рукоятки:рычаг
Краны применяются в качестве запорной арматуры на трубопроводах систем холодного (в том числе питьевого) горячего водоснабжения, отопления, водяного пара, жидких углеводородов, а так же технологических трубопроводах, транспортирующих нефтепродуктов, ГСМ и другие жидкости, не агрессивные к материалам крана.
Характеристики
Макс. температура (Т) °С.: Температура рабочей среды: для жидких сред от -20С до +150С
Класс герметичности: Класс «А» ГОСТ 9544-2015
Срок службы: 30 лет (при соблюдении правил эксплуатации, требований к составу рабочих сред)
Гарантийный срок: 5 лет
Материалы корпуса: Латунь ЛС59-1В
Присоединение: резьба наружная/наружная
Номинальное давление: 2,5 Мпа, 4,0 Мпа.
Модификации
| 8815ВАР1240 | 15 | 40 | 71 | 75 | 44 | 12,5 | 1/2 | 195 | 10 | |
| 8820ВАР3440 | 20 | 40 | 80 | 75 | 46 | 15 | 3/4 | 278 | 10 | |
| 8825ВАР140 | 25 | 40 | 87 | 75 | 49 | 20 | 1 | 461 | 6 | |
| 8832ВАР11425 | 32 | 25 | 104 | 98,5 | 59 | 25 | 1 1/4 | 810 | 3 |
Файлы для скачивания
| rfa | Temper_88_КранШаровый-ВН_А_Рычаг.rfa | 972 KB | — | |
| 257219a342b4dd33107034da6a29e934.pdf | 3.8 MB | — |
Типоразмеры (4)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Диаметр условный ADSK_Диаметр условный | Код изделия ADSK_Код изделия |
|---|---|---|---|---|---|---|
| DN 15 | 8815ВАР1240 | 0.195 | 0.195 | Кран шаровой латунный Temper DN15 (12”) PN40 внутренняянаружная американка рычаг | 15 мм | 8815ВАР1240 |
| DN 20 | 8820ВАР3440 | 0.278 | 0.278 | Кран шаровой латунный Temper DN20 (34”) PN40 внутренняянаружная американка рычаг | 20 мм | 8820ВАР3440 |
| DN 32 | 8832ВАР11425 | 0.81 | 0.81 | Кран шаровой латунный Temper DN32 (1 14”) PN25 внутренняя наружная американка рычаг | 32 мм | 8832ВАР11425 |
| DN 25 | 8825ВАР140 | 0.461 | 0.461 | Кран шаровой латунный Temper DN25 (1”) PN40 внутренняянаружная американка рычаг | 25 мм | 8825ВАР140 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Трубопроводная арматура |
| Материалы | Латунь |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | Латунь ЛС59-1В |
| Обозначение ADSK Обозначение | ГОСТ Р 59553-2021 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО «ТД «Темпер» |
