Кронштейн для мачты 20 мм трубный (75717)

Name: Кронштейн для мачты 20 мм трубный (75717)
Brand: EZETEK

Обновлено в 2022 году

Описание

Версия Revit 2017.

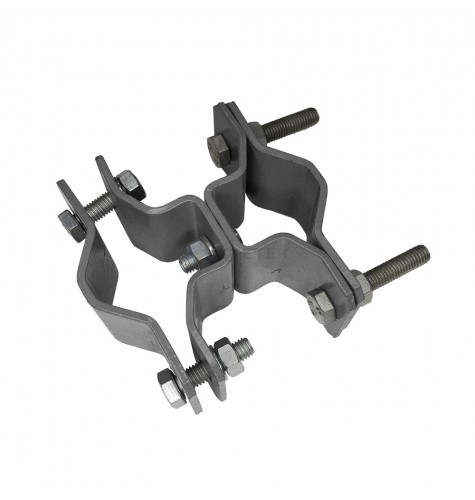

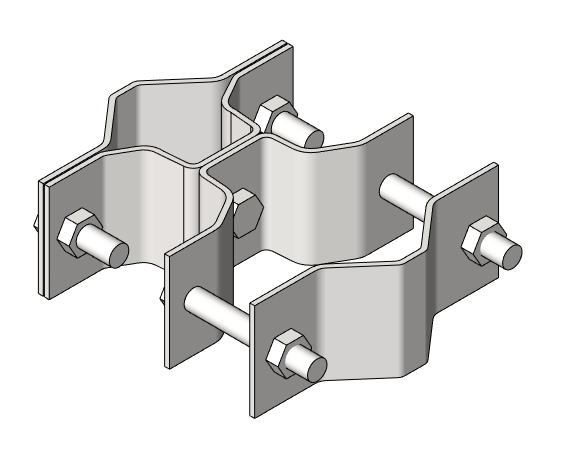

Кронштейн применяется для закрепления мачт типа СММ или СМЛ на элементы металлических конструкций. Диаметр мачты - от 32 до 63 мм, диаметр трубы - от 32 до 72 мм, просвет крепления 34 мм. Пластины кронштейна выполнены из окрашенной порошковым методом стали, не окрашенные детали оцинкованы.

Файлы для скачивания


rfa	fa_kronshteyndlyamachtytrubnyy_20_75717_ezetek.rfa	460 KB	Revit 2017
rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Латунь, Медь, Сталь, горячее цинкование, Сталь оцинкованная, Сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
Версия Revit ADSK_Версия Revit	2017
Завод-изготовитель ADSK_Завод-изготовитель	Ezetek
Наименование ADSK Наименование	Кронштейн для мачты 20 мм трубный, сталь
Описание	Кронштейн применяется для закрепления мачт типа СММ или СМЛ на элементы металлических конструкций. Диаметр мачты - от 32 до 63 мм, диаметр трубы - от 32 до 72 мм, просвет крепления 34 мм. Пластины кронштейна выполнены из окрашенной порошковым методом стали, не окрашенные детали оцинкованы.
Обозначение ADSK Обозначение	75717
