Кронштейн стеновой опорный для мачт СМЛ до 9.1 м (75817)

Name: Кронштейн стеновой опорный для мачт СМЛ до 9.1 м (75817)
Brand: EZETEK

Обновлено в 2022 году

Описание

Версия Revit 2017.

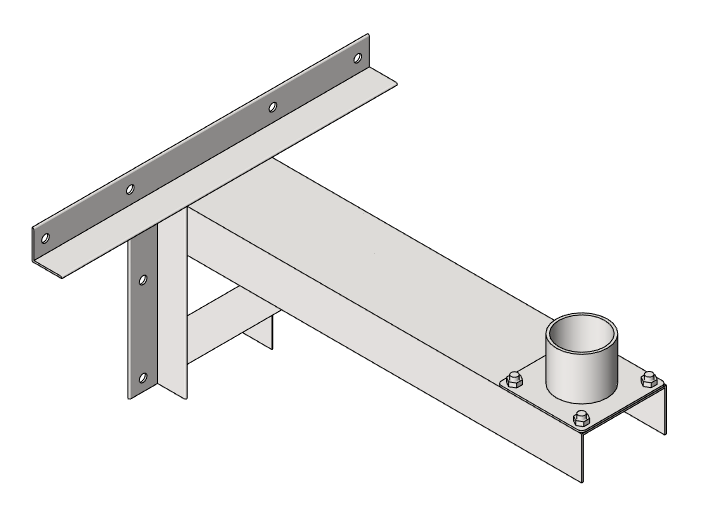

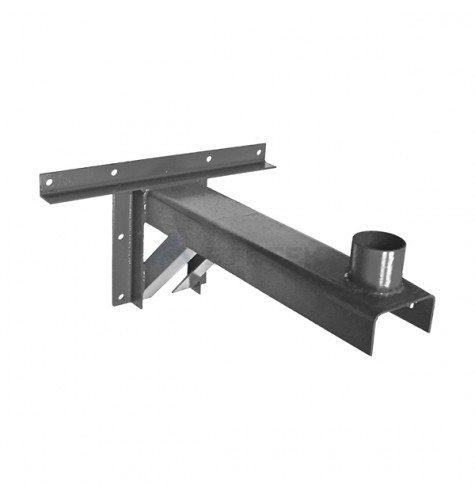

Опорный стеновой кронштейн из стали позволяет закрепить на расстоянии 450 мм от вертикальной поверхности облегченную мачту серии СМЛ с наружным диаметром 50 мм и 75 мм. При 50 мм - вставляется внутрь трубы кронштейна ∅60х3, а при 75 мм - ставится на трубу (труба кронштейна внутри). Суммарная высота мачты с молниеприемником не должна превышать 10.1 метра. При монтаже данный опорный кронштейн облегченной конструкции применяется в паре с удерживающим кронштейном.

Файлы для скачивания


rvt	ezetek_katalog_modeliispecifikacii.rvt	119.5 MB	Revit 2017
rfa	fa_kronshteynstenovoyopornyydlyamacht_75817_ezetek.rfa	440 KB	Revit 2017
pdf	instrukciya_zazemlenieimolniezashchita_ezetek.pdf	2.5 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для молниезащиты
Материалы	Сталь, Сталь оцинкованная, Сталь, горячее цинкование, Медь, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Параметры в файлах моделей
Наименование ADSK Наименование	Кронштейн стеновой опорный для мачт СМЛ до 9.1 м, сталь
Описание	Опорный стеновой кронштейн из стали позволяет закрепить на расстоянии 450 мм от вертикальной поверхности облегченную мачту серии СМЛ с наружным диаметром 50 мм и 75 мм. При 50 мм - вставляется внутрь трубы кронштейна ∅60х3, а при 75 мм - ставится на трубу (труба кронштейна внутри). Суммарная высота мачты с молниеприемником не должна превышать 10.1 метра. При монтаже данный опорный кронштейн облегченной конструкции применяется в паре с удерживающим кронштейном. Для ветровых районов III-V рекомендуется установка двух удерживающих кронштейнов Арт. 75837.
Угол	90.00° deg
Обозначение ADSK Обозначение	75817
Масса Текст ADSK Масса Текст	4.80
