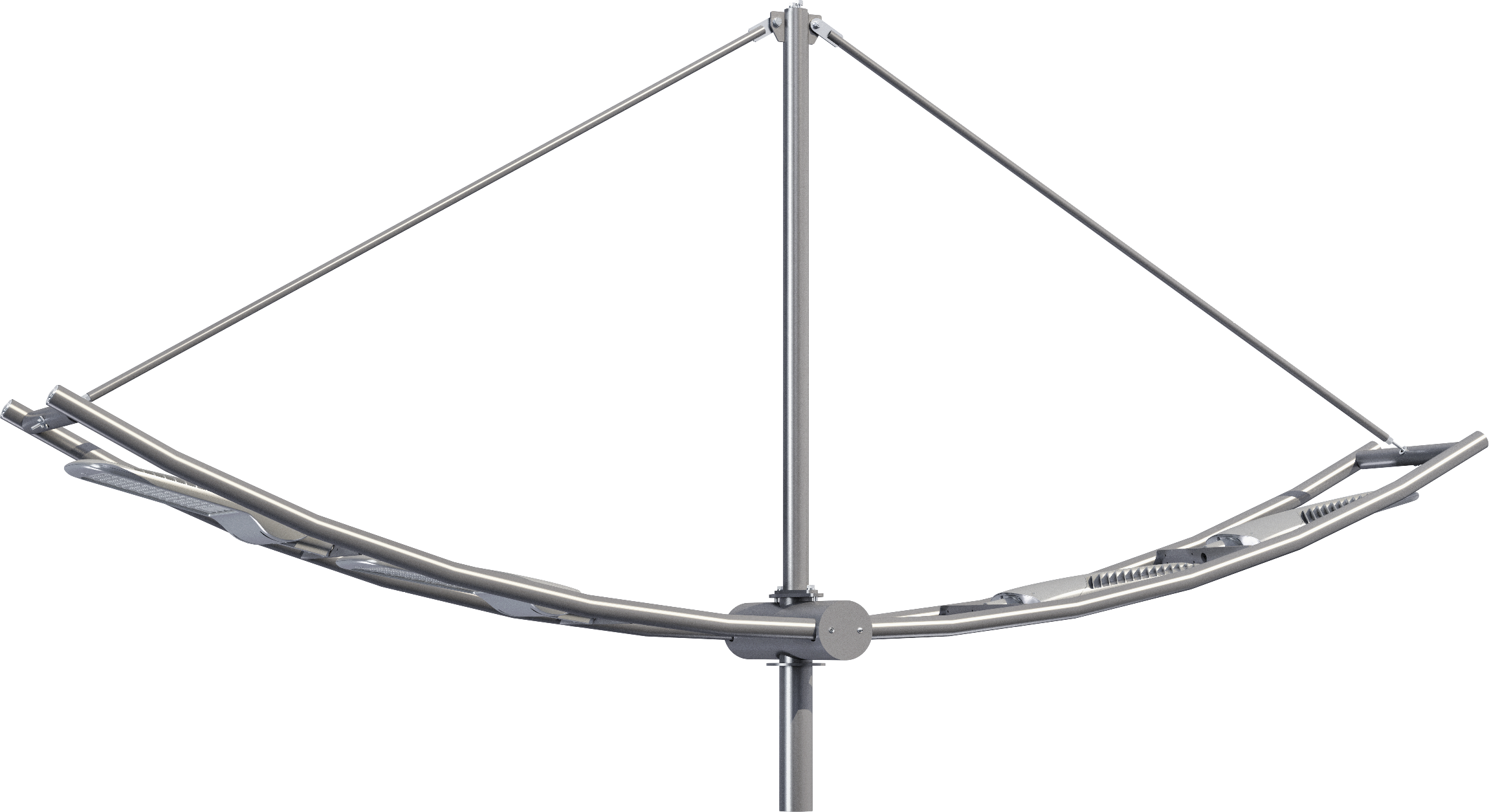

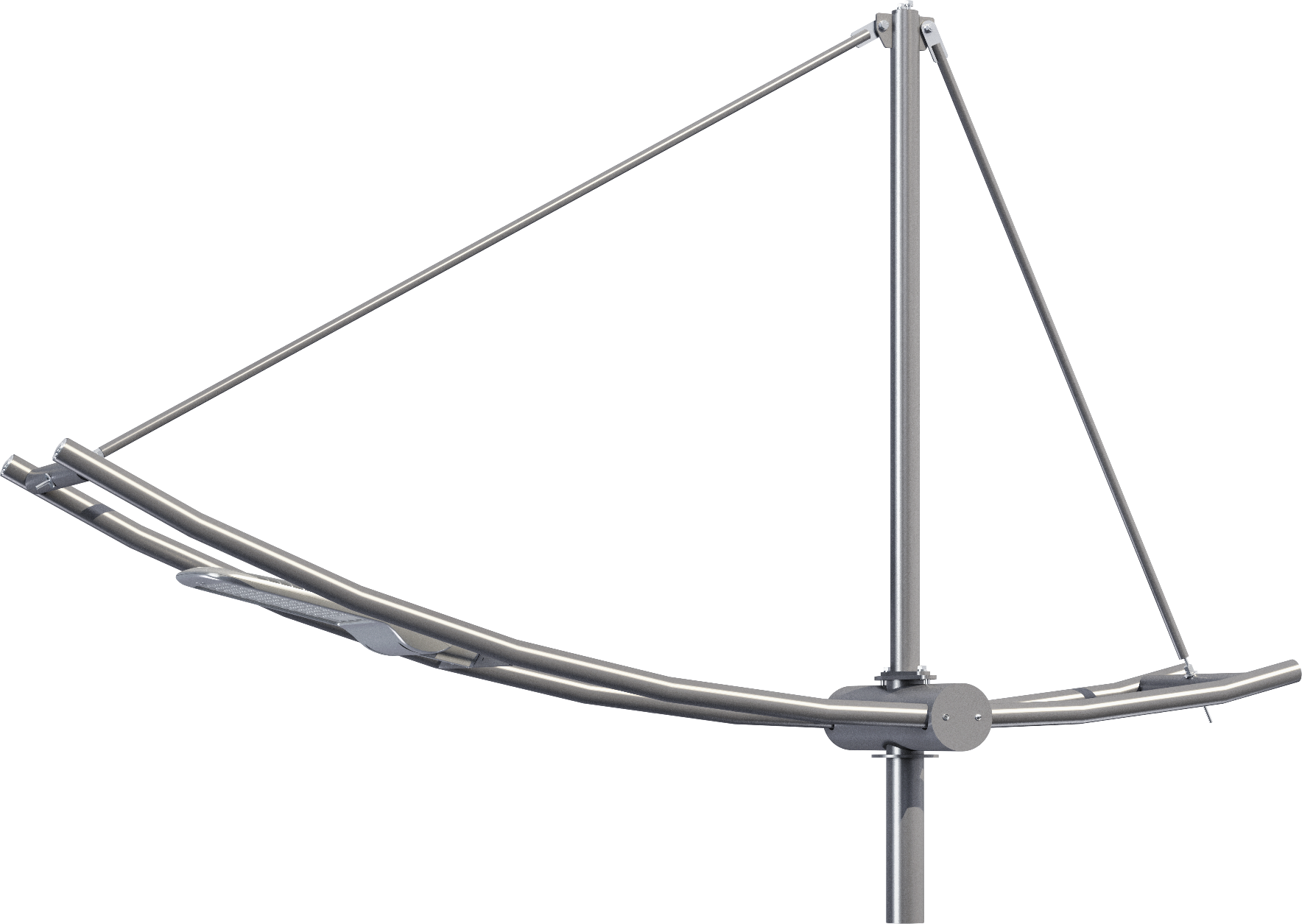

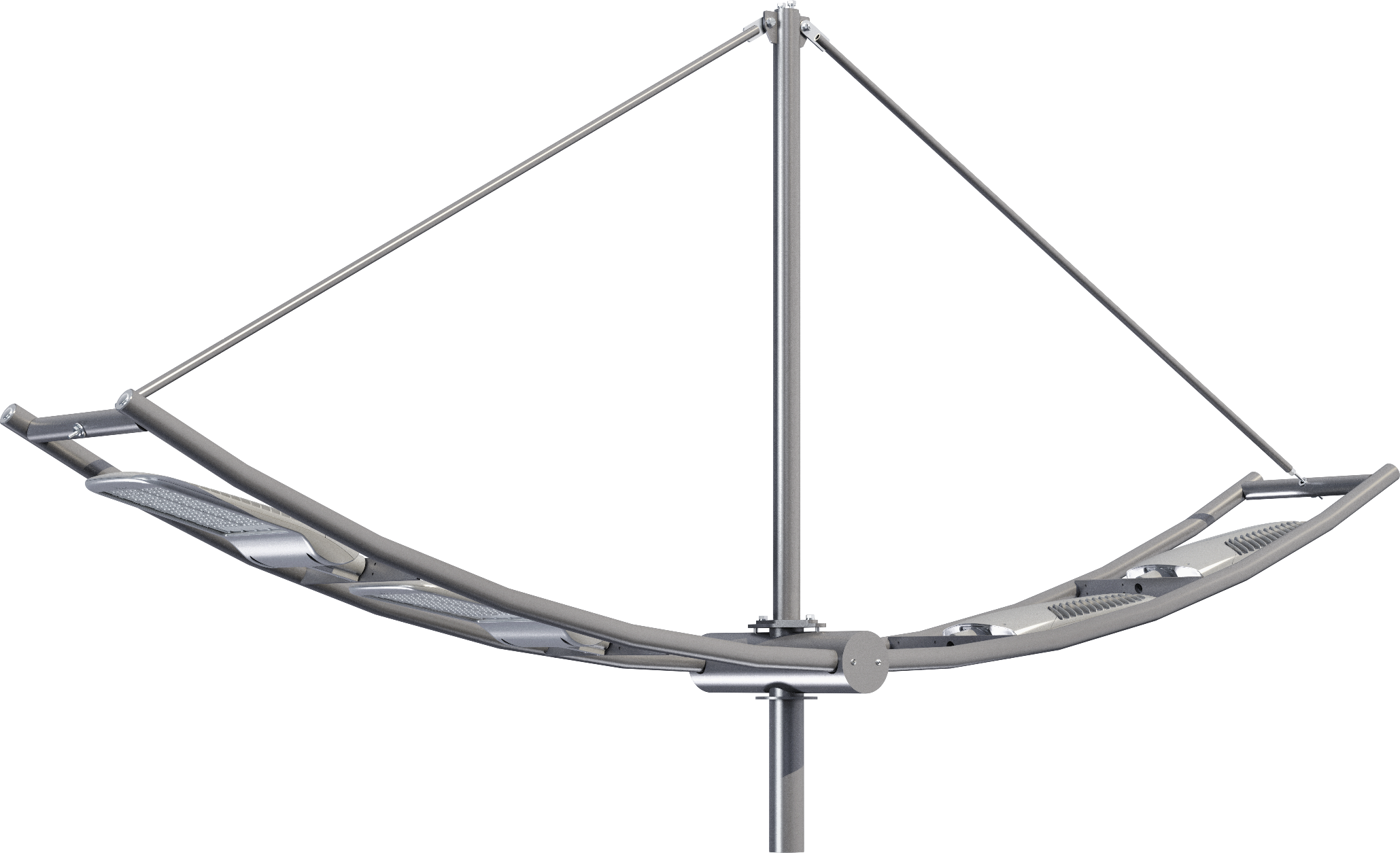

Кронштейн Флагман (Cерия 6)
Обновлено в 2024 годуОписание
Типы применяемых опор
Кронштейны устанавливаются на опоры всех типов.
Способ установки
■ Кронштейны устанавливаются и фиксируются на верхнем торце опоры с помощью болтов.
! Для комплектации «О» крепёжные элементы располагаются на обечайке кронштейна.
! Для комплектации «Ф» – в верхней части ствола опоры.
Файлы для скачивания
| rfa | Кронштейн Флагман.rfa | 1.0 MB | Revit 2018 | |
| txt | Кронштейн Флагман.txt | 2 KB | — |
Типоразмеры (4)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Видимость тройной | Видимость четверной | Количество светильников | Размер посадочного места | Угол в плане между посадочными местами |
|---|---|---|---|---|---|---|---|---|---|
| Кронштейн ТАНС.42.057.000 (6.К2-0,5-1,5-30.15/-Ф3-ц) | Кронштейн ТАНС.42.057.000 (6.К2-0,5-1,5-30.15/-Ф3-ц) | 67.3 | Кронштейн ТАНС.42.057.000 (6.К2-0,5-1,5-30.15/-Ф3-ц) | OE-00583 | False | False | 2 | 3 | 0.00° deg |
| Кронштейн ТАНС.42.060.000 (6.К3-0,5-1,5-30.15/180-Ф5-ц) | Кронштейн ТАНС.42.060.000 (6.К3-0,5-1,5-30.15/180-Ф5-ц) | 77.6 | Кронштейн ТАНС.42.060.000 (6.К3-0,5-1,5-30.15/180-Ф5-ц) | OE-00584 | True | False | 3 | 5 | 180.00° deg |
| Кронштейн ТАНС.42.061.000 (6.К4-0,5-1,5-30.15/180-Ф3-ц) | Кронштейн ТАНС.42.061.000 (6.К4-0,5-1,5-30.15/180-Ф3-ц) | 86.6 | Кронштейн ТАНС.42.061.000 (6.К4-0,5-1,5-30.15/180-Ф3-ц) | OE-01282 | True | True | 4 | 3 | 180.00° deg |
| Кронштейн ТАНС.42.062.000 (6.К4-0,5-1,5-30.15/180-Ф5-ц) | Кронштейн ТАНС.42.062.000 (6.К4-0,5-1,5-30.15/180-Ф5-ц) | 87.1 | Кронштейн ТАНС.42.062.000 (6.К4-0,5-1,5-30.15/180-Ф5-ц) | OE-02901 | True | True | 4 | 5 | 180.00° deg |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Общее |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 500 mm |
| Вес | 87100 g |
| Диаметр | 76 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | <По категории> |
| Обозначение ADSK Обозначение | ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-79 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО «OPORA ENGINEERING» |
