Кронштейн Гранд (Cерия 3)
Обновлено в 2024 годуОписание
Типы применяемых опор
Кронштейны устанавливаются на опоры всех типов.
Способ установки
■ Кронштейны устанавливаются и фиксируются на верхнем торце опоры с помощью болтов.
! Для комплектации «О» крепёжные элементы располагаются на обечайке кронштейна.
! Для комплектации «Ф» – в верхней части ствола опоры.
Файлы для скачивания
| rfa | Кронштейн Гранд.rfa | 692 KB | Revit 2018 | |
| txt | Кронштейн Гранд.txt | 2 KB | — |
Типоразмеры (3)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Видимость второй ряд | Видимость несколько по кругу | Видимость одиночный | Количество вертикальных рядов светильников | Количество светильников | Угол в плане между посадочными местами |
|---|---|---|---|---|---|---|---|---|---|---|

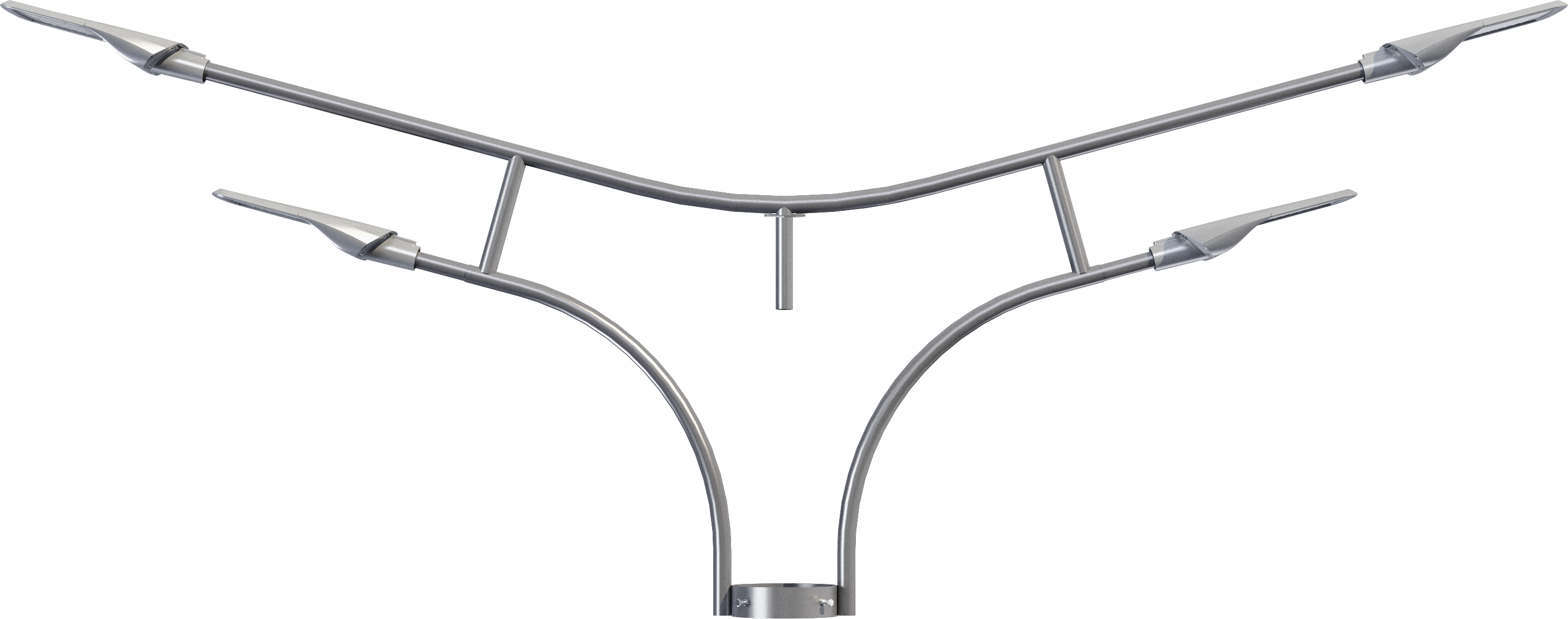

| Кронштейн ТАНС.42.003.000 (3.К2-0,4-1,5-/180-Ф3-ц) | Кронштейн ТАНС.42.003.000 (3.К2-0,4-1,5-/180-Ф3-ц) | 32.8 | Кронштейн ТАНС.42.003.000 (3.К2-0,4-1,5-/180-Ф3-ц) | OE-00524 | False | True | False | 1 | 2 | 180.00° deg |

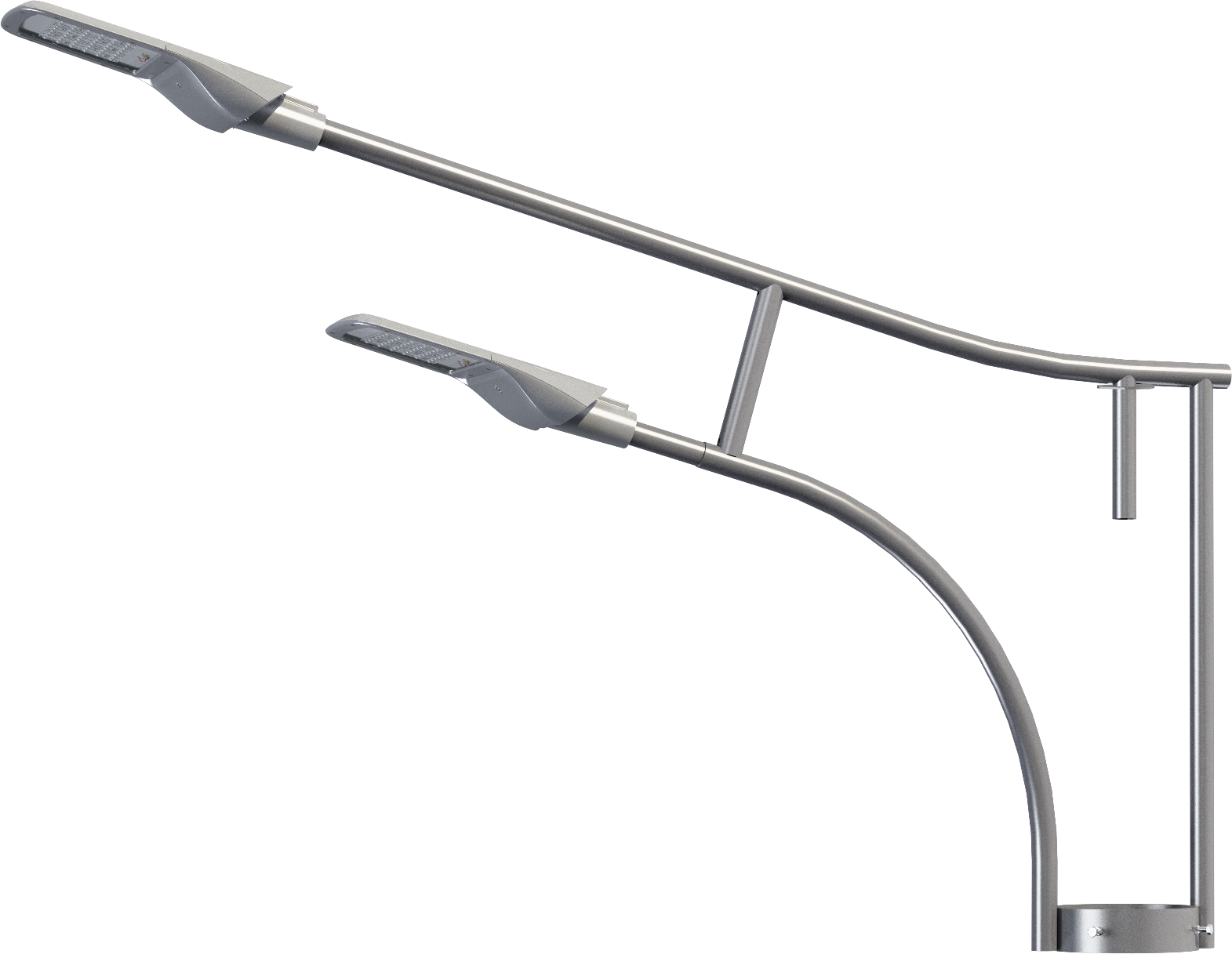

| Кронштейн ТАНС.42.002.000 (3.К2-0,4-1,5-Ф3-ц) | Кронштейн ТАНС.42.002.000 (3.К2-0,4-1,5-Ф3-ц) | 25.9 | Кронштейн ТАНС.42.002.000 (3.К2-0,4-1,5-Ф3-ц) | OE-00523 | True | False | True | 2 | 2 | 0.00° deg |

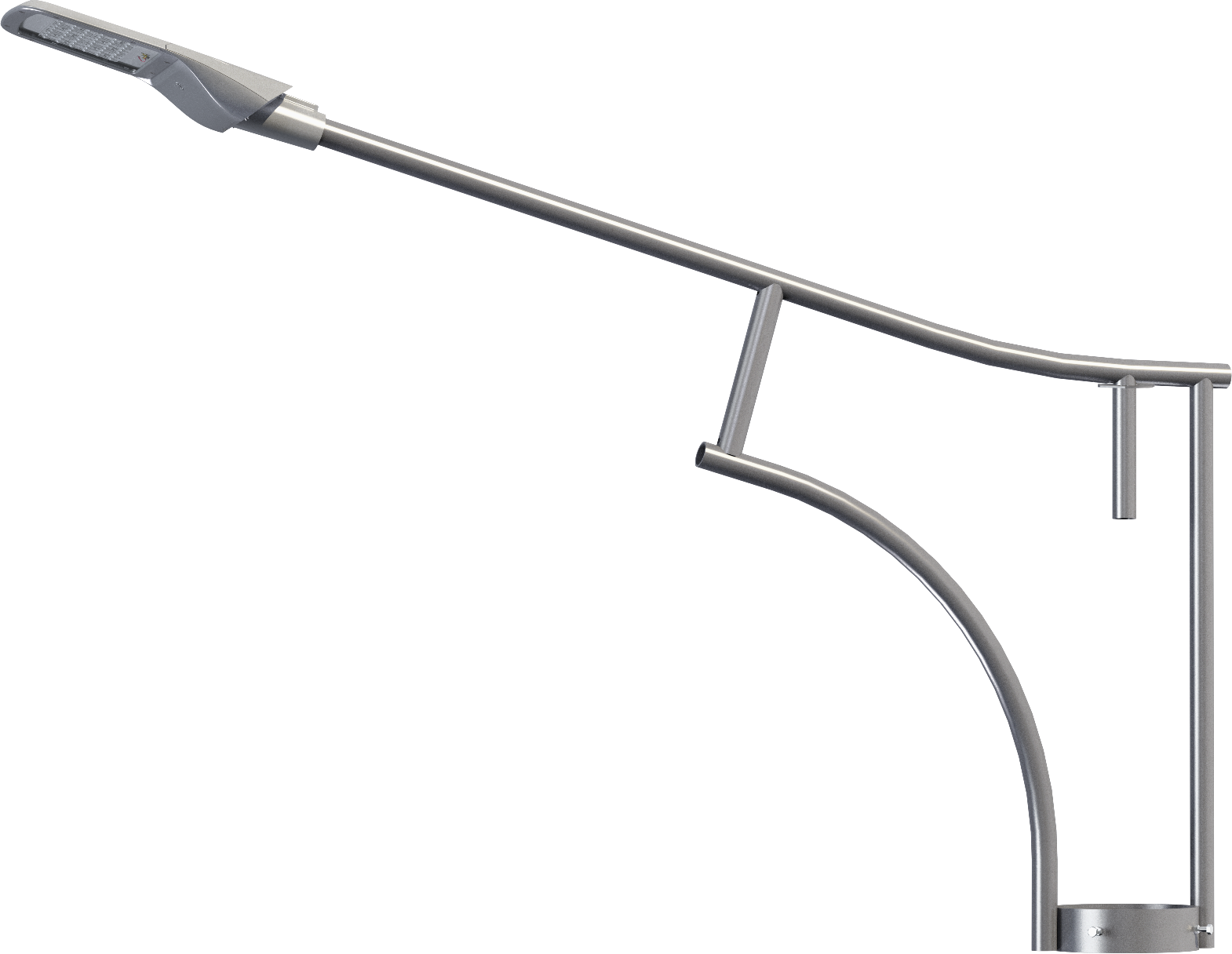

| Кронштейн ТАНС.42.001.000 (3.К1-0,4-1,5-Ф3-ц) | Кронштейн ТАНС.42.001.000 (3.К1-0,4-1,5-Ф3-ц) | 25.2 | Кронштейн ТАНС.42.001.000 (3.К1-0,4-1,5-Ф3-ц) | OE-00522 | False | False | True | 1 | 1 | 0.00° deg |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Общее |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 400 mm |
| Вес | 33500 g |
| Диаметр | 76 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | <По категории> |
| Обозначение ADSK Обозначение | ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-79 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО «OPORA ENGINEERING» |
