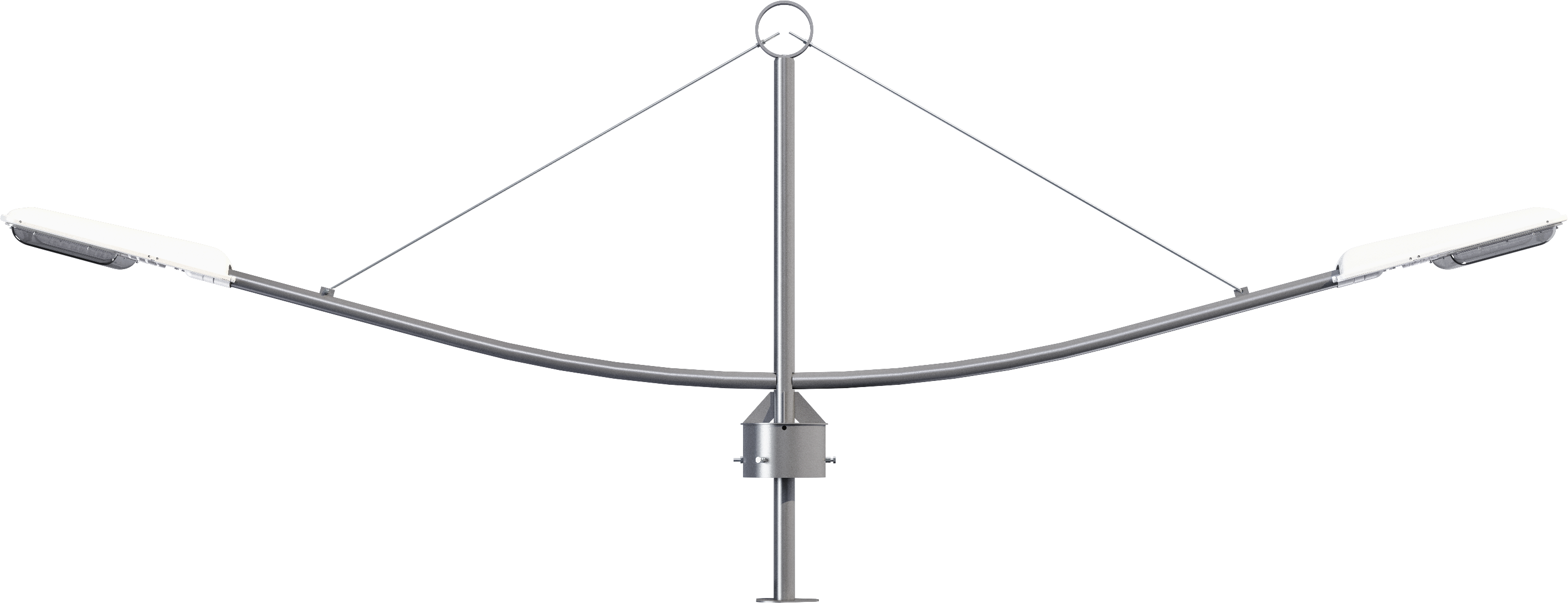

Кронштейн Ладья (Cерия 4)
Обновлено в 2024 годуОписание
Типы применяемых опор
Кронштейны устанавливаются на опоры всех типов.
Способ установки
■ Кронштейны устанавливаются и фиксируются на верхнем торце опоры с помощью болтов.
! Для комплектации «О» крепёжные элементы располагаются на обечайке кронштейна.
! Для комплектации «Ф» – в верхней части ствола опоры.
Файлы для скачивания
| rfa | Кронштейн Ладья.rfa | 812 KB | Revit 2018 | |
| txt | Кронштейн Ладья.txt | 4 KB | — |
Типоразмеры (8)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Видимость двойной | Видимость обечайка | Видимость одиночный | Количество светильников | Размер посадочного места | Тип посадочного места | Угол в плане между посадочными местами |
|---|---|---|---|---|---|---|---|---|---|---|---|

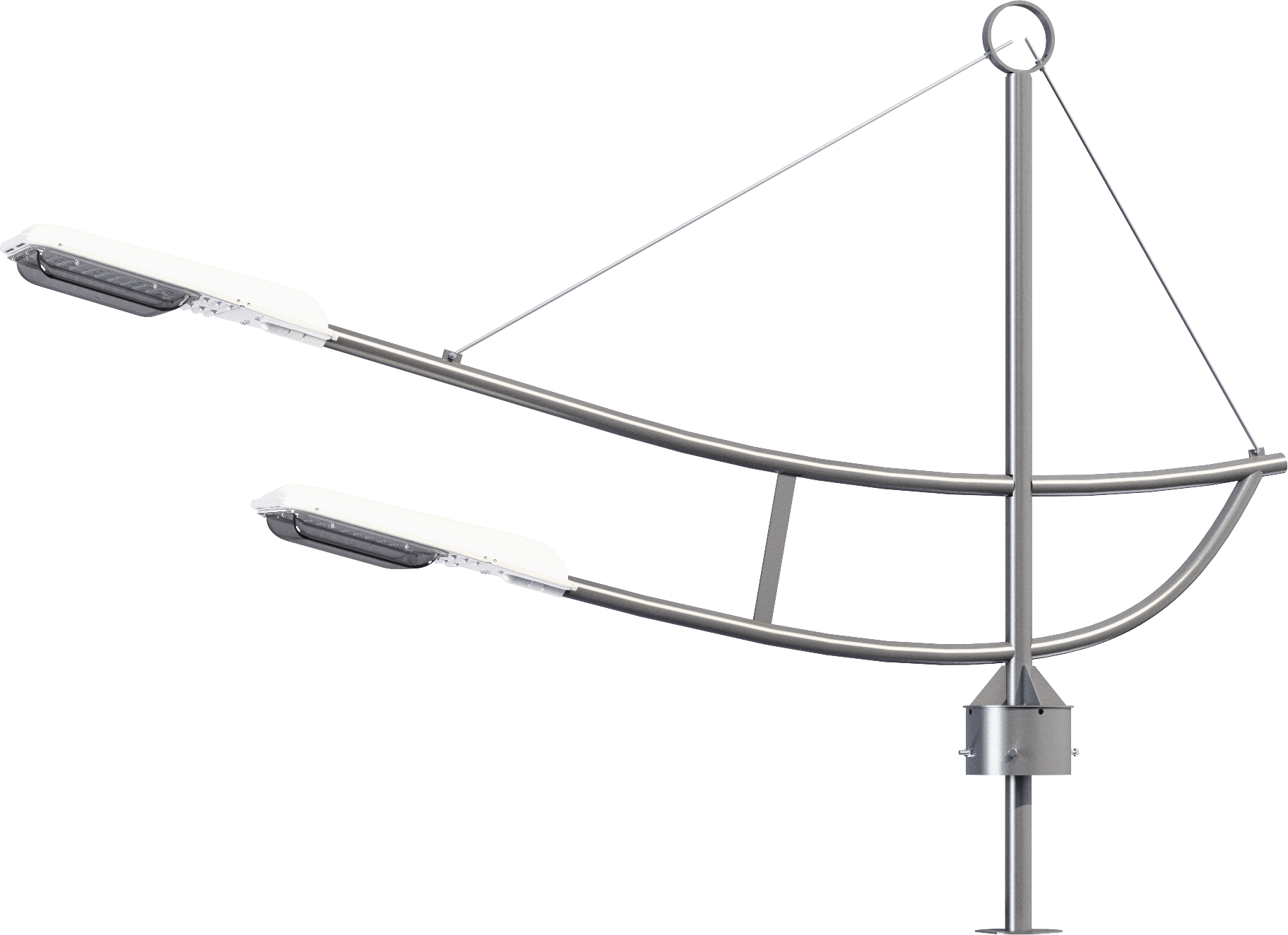

| Кронштейн ТАНС.42.034.000 (4.К2-0,3-1,5-/180-Ф4-ц) | Кронштейн ТАНС.42.034.000 (4.К2-0,3-1,5-/180-Ф4-ц) | 23.6 | Кронштейн ТАНС.42.034.000 (4.К2-0,3-1,5-/180-Ф4-ц) | OE-00561 | True | False | False | 2 | 4 | Фланцевый | 180.00° deg |
| Кронштейн ТАНС.42.033.000 (4.К2-0,3-1,5-/180-Ф3-ц) | Кронштейн ТАНС.42.033.000 (4.К2-0,3-1,5-/180-Ф3-ц) | 23.4 | Кронштейн ТАНС.42.033.000 (4.К2-0,3-1,5-/180-Ф3-ц) | OE-00560 | True | False | False | 2 | 3 | Фланцевый | 180.00° deg |
| Кронштейн ТАНС.42.029.000 (4.К2-0,8-1,5-/180-О2-ц) | Кронштейн ТАНС.42.029.000 (4.К2-0,8-1,5-/180-О2-ц) | 30.6 | Кронштейн ТАНС.42.029.000 (4.К2-0,8-1,5-/180-О2-ц) | OE-00537 | True | True | False | 2 | 2 | Обечаечный | 180.00° deg |
| Кронштейн ТАНС.42.025.000 (4.К2-0,4-1,5-/180-О2-ц) | Кронштейн ТАНС.42.025.000 (4.К2-0,4-1,5-/180-О2-ц) | 27.9 | Кронштейн ТАНС.42.025.000 (4.К2-0,4-1,5-/180-О2-ц) | OE-00554 | True | True | False | 2 | 2 | Обечаечный | 180.00° deg |

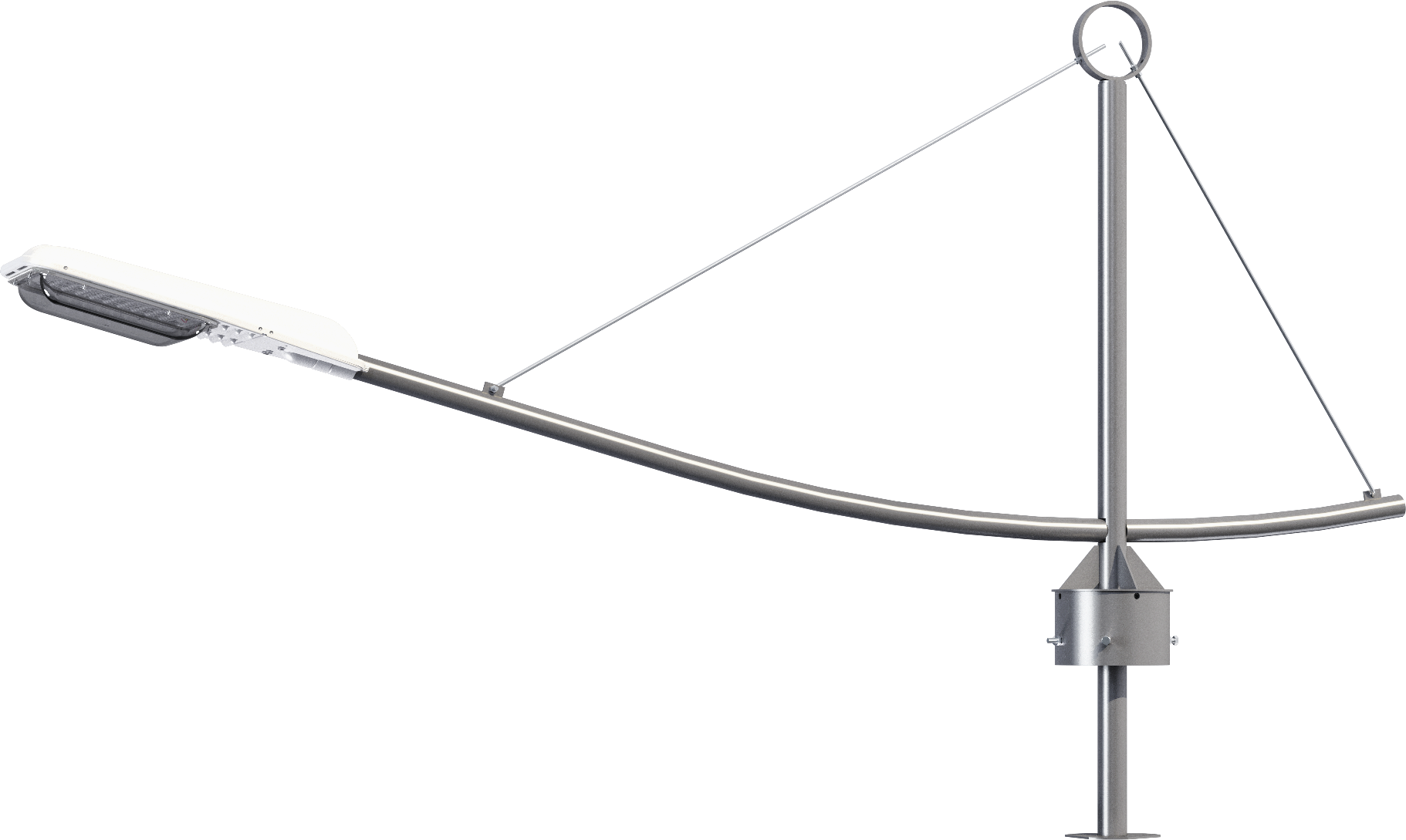

| Кронштейн ТАНС.42.022.000 (4.К1-0,9-1,5-Ф3-ц) | Кронштейн ТАНС.42.022.000 (4.К1-0,9-1,5-Ф3-ц) | 21.3 | Кронштейн ТАНС.42.022.000 (4.К1-0,9-1,5-Ф3-ц) | OE-00551 | False | False | True | 1 | 3 | Фланцевый | 0.00° deg |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Общее |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 300 mm |
| Вес | 24000 g |
| Диаметр | 100 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | <По категории> |
| Обозначение ADSK Обозначение | ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-79 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО «OPORA ENGINEERING» |
