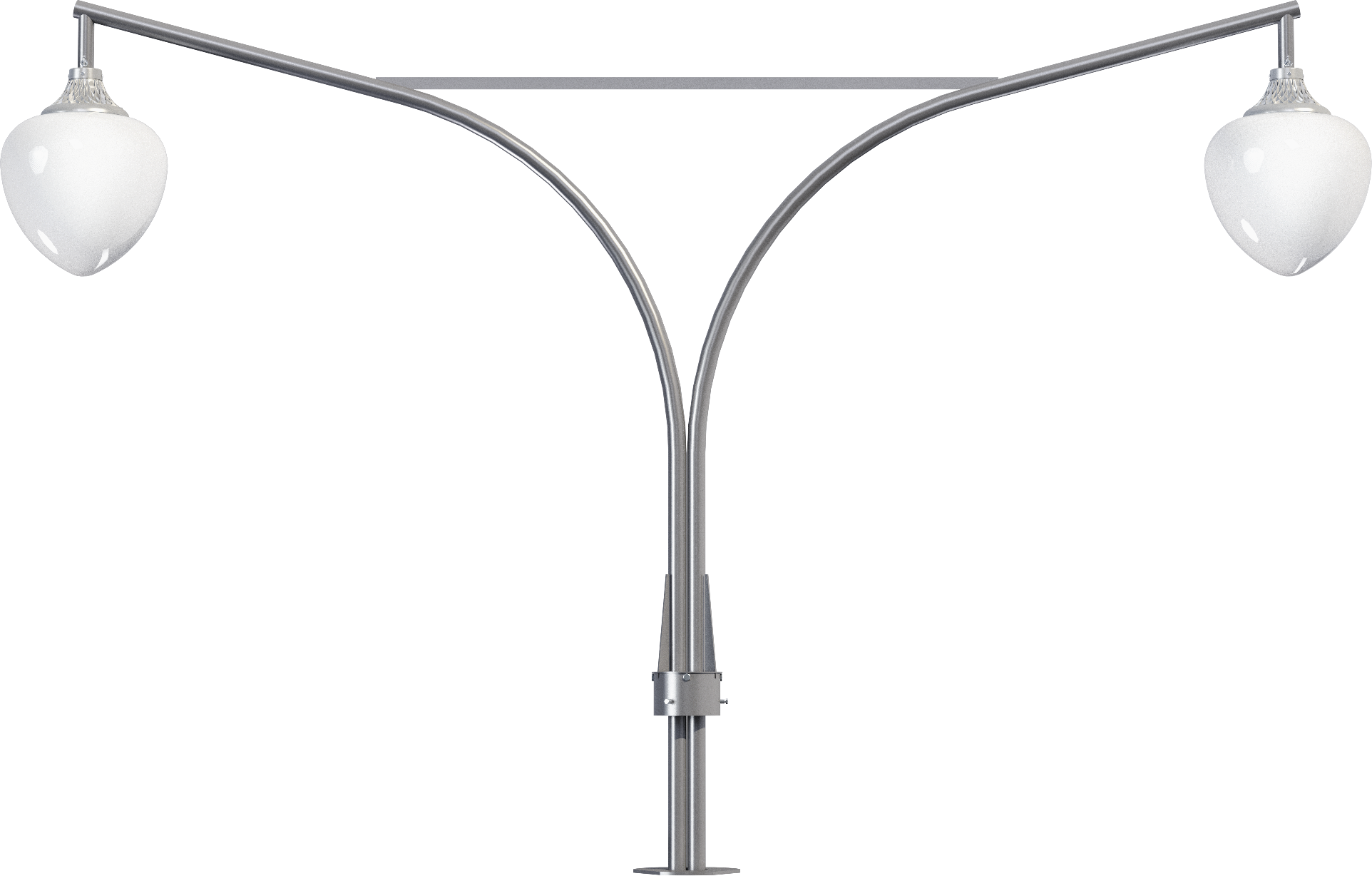

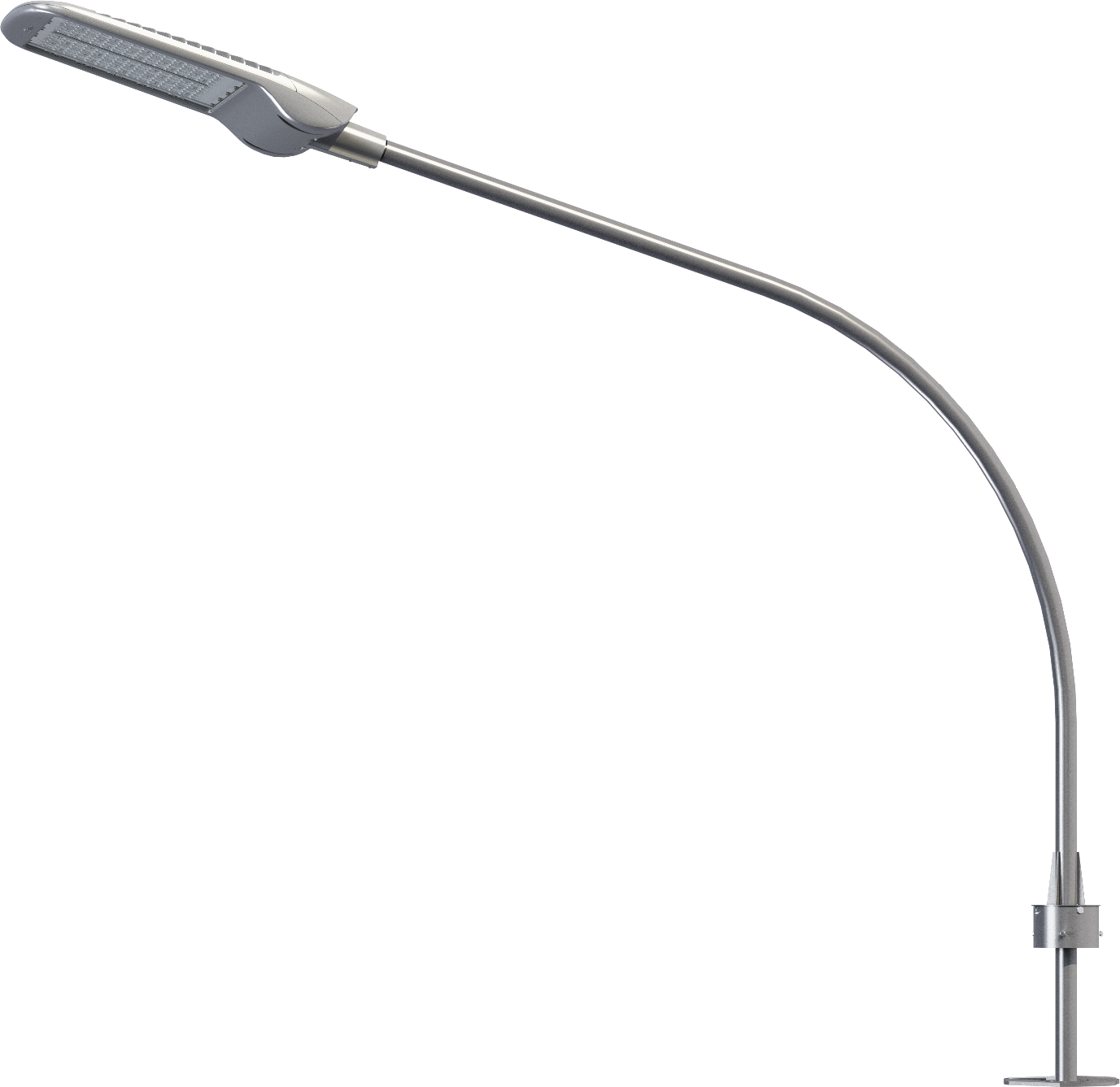

Кронштейн Стандарт (Cерия 1)
Обновлено в 2024 годуОписание
Типы применяемых опор
Кронштейны устанавливаются на опоры (трубчатые и конические) или на поверхности (стены зданий и cооружений).
Способ установки
■ Кронштейны устанавливаются и фиксируются на верхнем торце опоры с помощью болтов.
! Для комплектации «О» крепёжные элементы располагаются на обечайке кронштейна.
! Для комплектации «Ф» – в верхней части ствола опоры.
Файлы для скачивания
| rfa | kronshteynstandartseriya1pristavnoy.rfa | 820 KB | Revit 2018 | |
| rfa | kronshteynstandartseriya1nastennyy.rfa | 700 KB | Revit 2018 | |
| rfa | Кронштейн Стандарт (серия 1).rfa | 2.3 MB | Revit 2018 | |
| txt | kronshteynstandartseriya1pristavnoy.txt | 3 KB | — | |
| txt | kronshteynstandartseriya1nastennyy.txt | 2 KB | — |
Типоразмеры (6)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Видимость второй кронштейн | Видимость круг | Видимость прямоугольник | Количество светильников | Размер посадочного места | Угол в плане между посадочными местами |
|---|---|---|---|---|---|---|---|---|---|---|
| Кронштейн ТАНС.41.061.000 (1.К1-1,2-0,5-П2-ц) | Кронштейн ТАНС.41.061.000 (1.К1-1,2-0,5-П2-ц) | 9.2 | Кронштейн ТАНС.41.061.000 (1.К1-1,2-0,5-П2-ц) | OE-00105 | False | True | False | 1 | 2 | 0.00° deg |
| Кронштейн ТАНС .41.063.000 (1.К1-1,2-0,5-П3-ц) | Кронштейн ТАНС .41.063.000 (1.К1-1,2-0,5-П3-ц) | 9.4 | Кронштейн ТАНС .41.063.000 (1.К1-1,2-0,5-П3-ц) | OE-00063 | False | True | False | 1 | 3 | 0.00° deg |
| Кронштейн ТАНС.41.065.000 (1.К1-1,2-0,5-П4-ц) | Кронштейн ТАНС.41.065.000 (1.К1-1,2-0,5-П4-ц) | 9.8 | Кронштейн ТАНС.41.065.000 (1.К1-1,2-0,5-П4-ц) | OE-00150 | False | True | False | 1 | 4 | 0.00° deg |
| Кронштейн ТАНС .41.163.000 (1.К1-1,2-0,5-П6-ц) | Кронштейн ТАНС .41.163.000 (1.К1-1,2-0,5-П6-ц) | 9.4 | Кронштейн ТАНС .41.163.000 (1.К1-1,2-0,5-П6-ц) | OE-00068 | False | False | True | 1 | 6 | 0.00° deg |

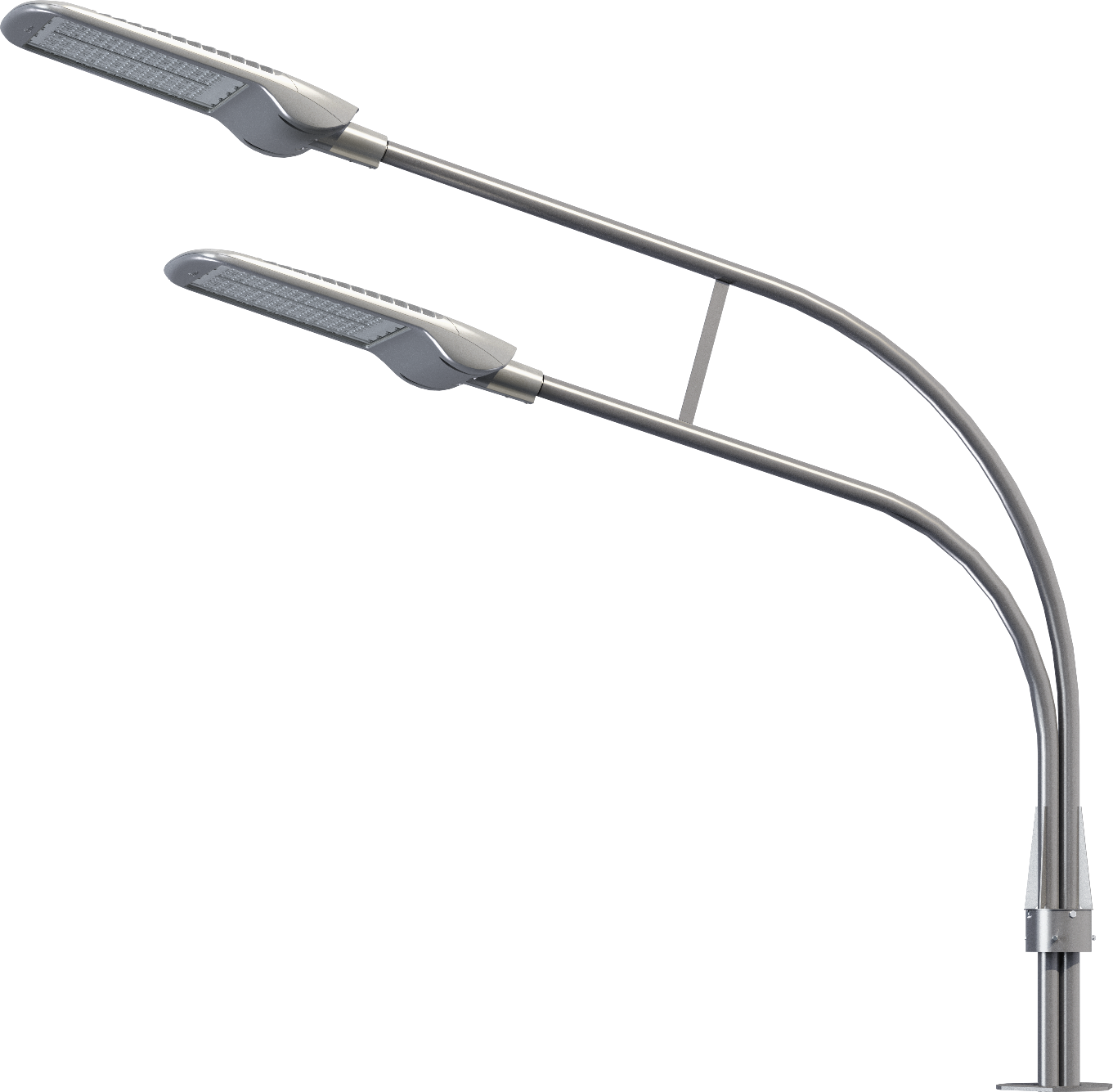

| Кронштейн ТАНС.41.355.000 (1.К2-1,2-0,5-/180-П3-ц) | Кронштейн ТАНС.41.355.000 (1.К2-1,2-0,5-/180-П3-ц) | 16.4 | Кронштейн ТАНС.41.355.000 (1.К2-1,2-0,5-/180-П3-ц) | OE-00354 | True | True | False | 2 | 3 | 180.00° deg |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Общее |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 2000 mm |
| Вес | 28000 g |
| Диаметр | 180 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | Сталь |
| Обозначение ADSK Обозначение | ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-79 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО «OPORA ENGINEERING» |
