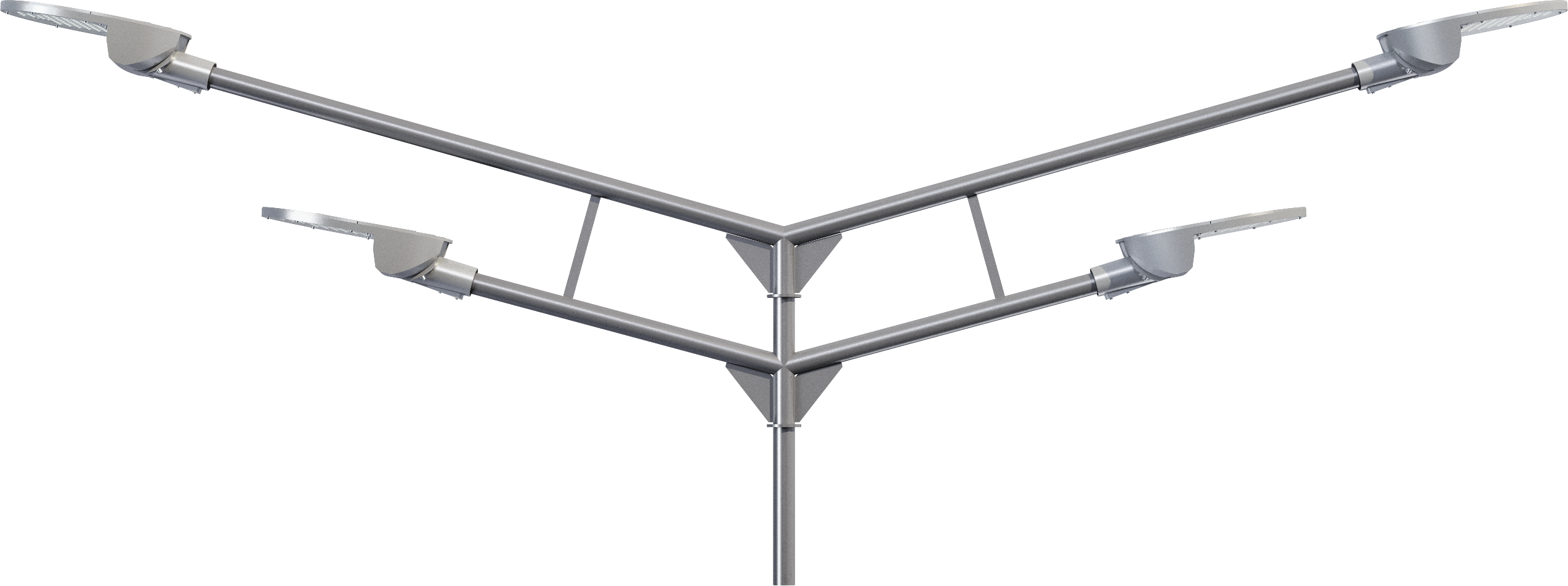

Кронштейн Вектор (Cерия 2)

Name: Кронштейн Вектор (Cерия 2)
Brand: OPORA ENGINEERING

Обновлено в 2024 году

Описание

Функциональное освещение улиц и дорог с высокой, средней и низкой интенсивностью движения; освещение дворов, набережных, бульваров, аллей, парков, скверов, коттеджных посёлков, автомобильных парковок, прилегающих территорий общественных зданий.

Типы применяемых опор

Кронштейны устанавливаются на гранёные или конические опоры (возможна разработка модификаций для установки на
трубчатые опоры и настенные модификации).

Способ установки
■ Кронштейны устанавливаются и фиксируются на верхнем торце опоры с помощью болтов.
! Для комплектации «О» крепёжные элементы располагаются на обечайке кронштейна.
! Для комплектации «Ф» – в верхней части ствола опоры.

Файлы для скачивания


rfa	Кронштейн Вектор.rfa	980 KB	Revit 2018
txt	Кронштейн Вектор.txt	12 KB	—

Типоразмеры (29)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Код изделия ADSK_Код изделия	Видимость второй ряд	Видимость несколько по кругу	Видимость одиночный	Количество вертикальных рядов светильников	Количество светильников	Размер посадочного места	Угол в плане между посадочными местами	Угол наклона консоли к горизонту	Число рожков по кругу

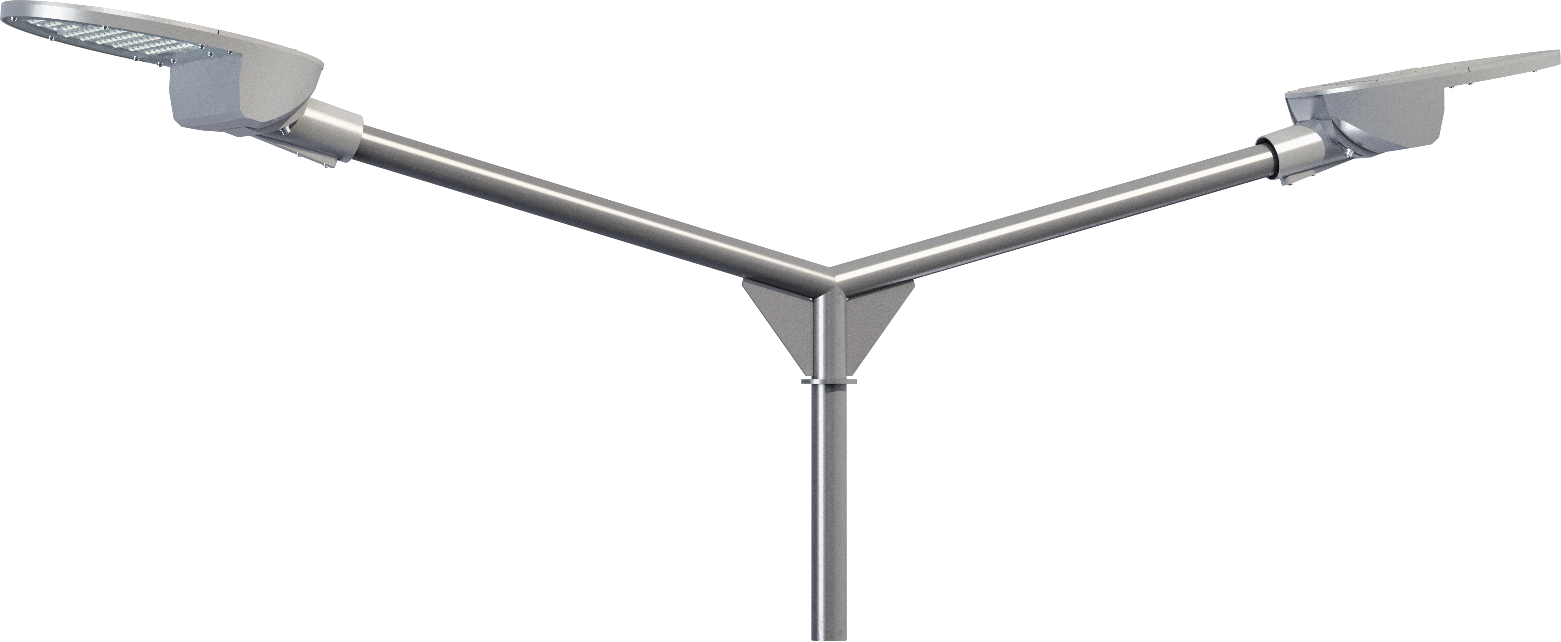

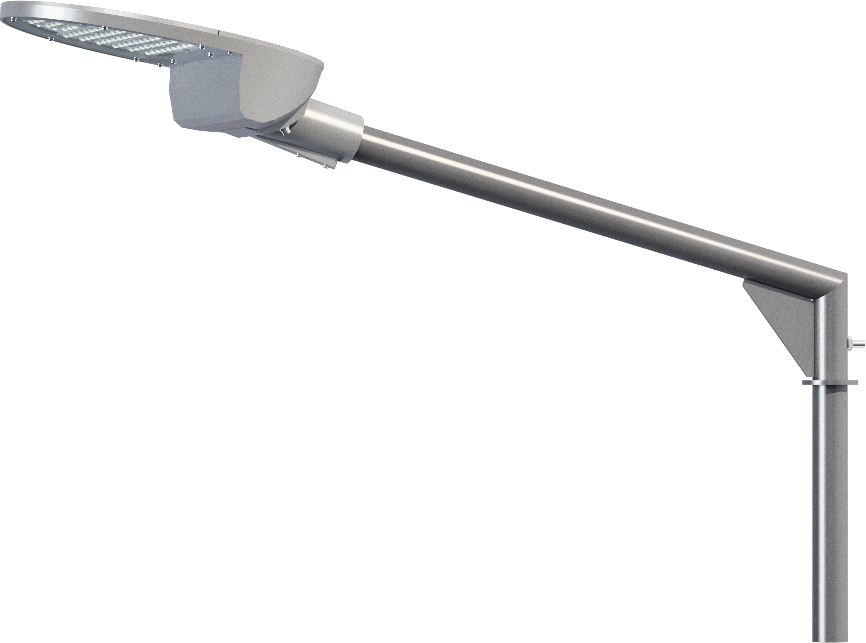

Кронштейн ТАНС.41.959.000 (2.К1-1,5-1,5-Ф2-ц)	Кронштейн ТАНС.41.959.000 (2.К1-1,5-1,5-Ф2-ц)	13.5	Кронштейн ТАНС.41.959.000 (2.К1-1,5-1,5-Ф2-ц)	ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-83	OE-04967	False	False	True	1	1	2	0.00° deg	15.00° deg	2
Кронштейн ТАНС.41.1107.000 (2.К1-1,0-1,5-Ф2-ц)	Кронштейн ТАНС.41.1107.000 (2.К1-1,0-1,5-Ф2-ц)	11.3	Кронштейн ТАНС.41.1107.000 (2.К1-1,0-1,5-Ф2-ц)	ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-81	OE-06927	False	False	True	1	1	2	0.00° deg	15.00° deg	2
Кронштейн ТАНС.41.1047.000 (2.К1-1,0-1,0-Ф2-ц)	Кронштейн ТАНС.41.1047.000 (2.К1-1,0-1,0-Ф2-ц)	9.6	Кронштейн ТАНС.41.1047.000 (2.К1-1,0-1,0-Ф2-ц)	ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-80	OE-05681	False	False	True	1	1	2	0.00° deg	15.00° deg	2

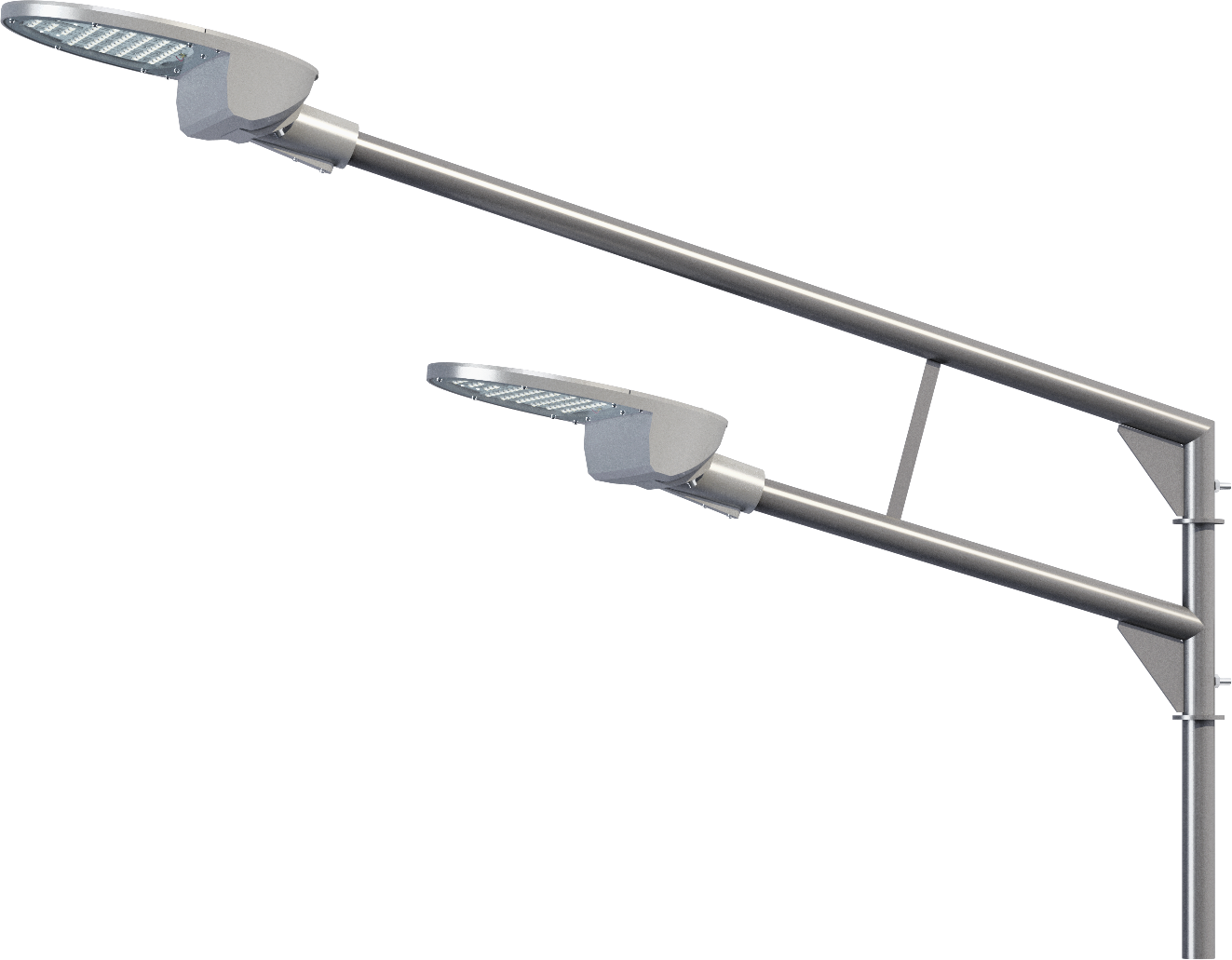

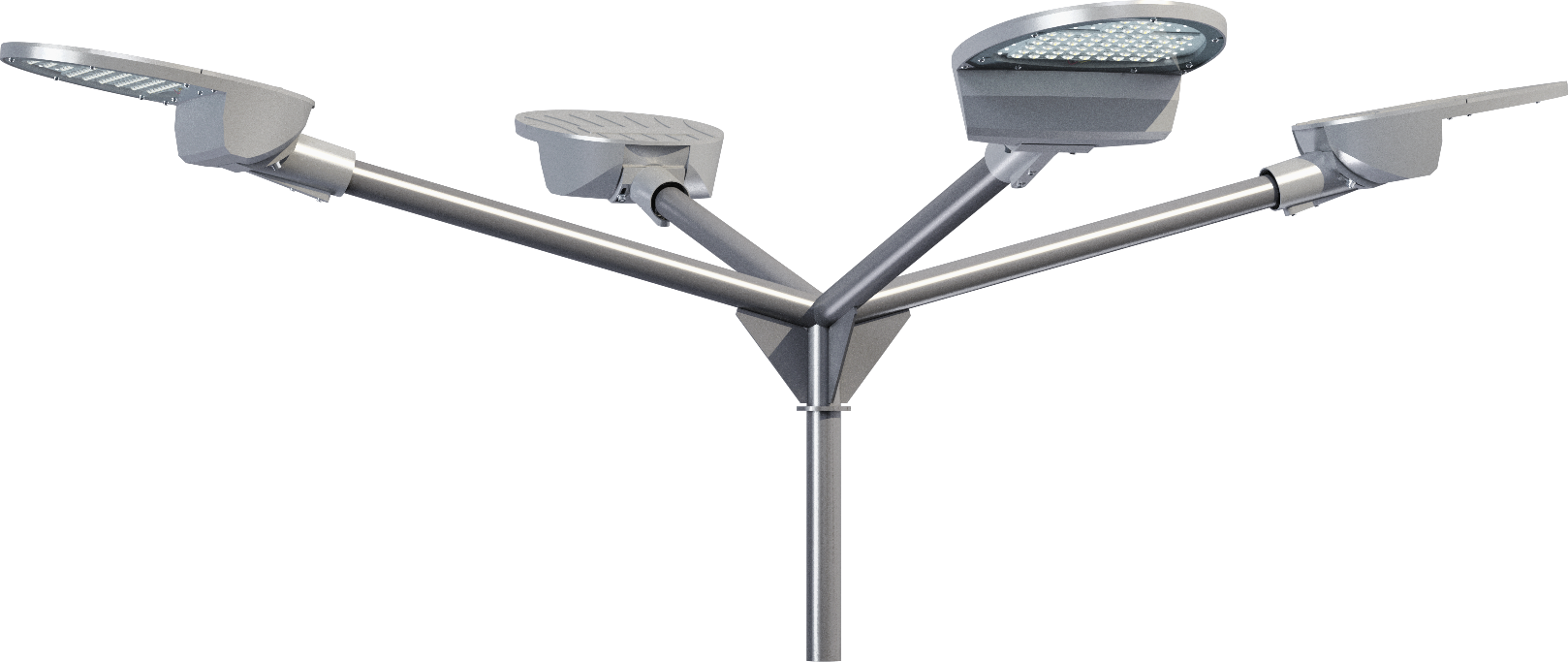

Кронштейн ТАНС.41.486.000 (2.К4-1,5-1,0-/90-Ф3-ц)	Кронштейн ТАНС.41.486.000 (2.К4-1,5-1,0-/90-Ф3-ц)	40.1	Кронштейн ТАНС.41.486.000 (2.К4-1,5-1,0-/90-Ф3-ц)	ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-79	OE-00518	False	True	False	1	4	3	90.00° deg	15.00° deg	4
Кронштейн ТАНС.41.484.000 (2.К4-1,0-1,0-/90-Ф3-ц)	Кронштейн ТАНС.41.484.000 (2.К4-1,0-1,0-/90-Ф3-ц)	37.3	Кронштейн ТАНС.41.484.000 (2.К4-1,0-1,0-/90-Ф3-ц)	ГОСТ 32144, ГОСТ IEC 61643-11, ГОСТ IEC 60598-2-3, ГОСТ 23216, ГОСТ 23118, ГОСТ 14 771-76, ГОСТ 21779-82, ГОСТ 9.307.89, ГОСТ 23518-79	OE-00517	False	True	False	1	4	3	90.00° deg	15.00° deg	4

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Общее
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	500 mm
Вес	11500 g
Диаметр	76 mm
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	<По категории>
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «OPORA ENGINEERING»
Группа модели	Кронштейны
