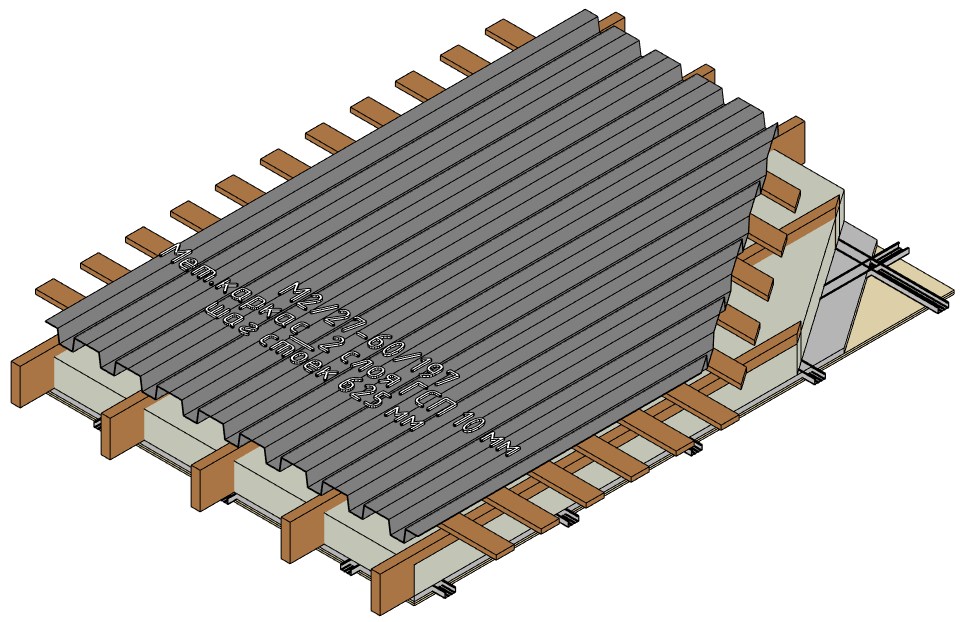

Кровля с облицовкой на металлическом каркасе, 2 слоя ГСП 10мм, профиль 27х60мм, толщина 197мм

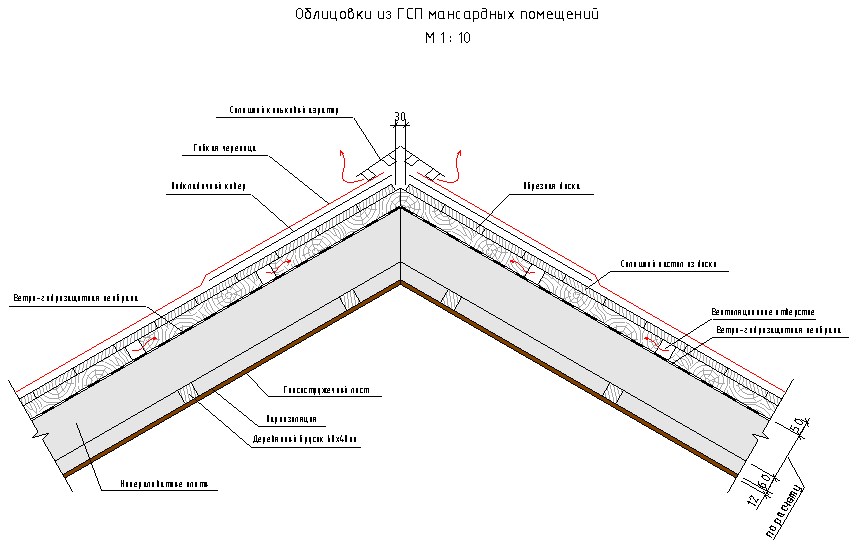

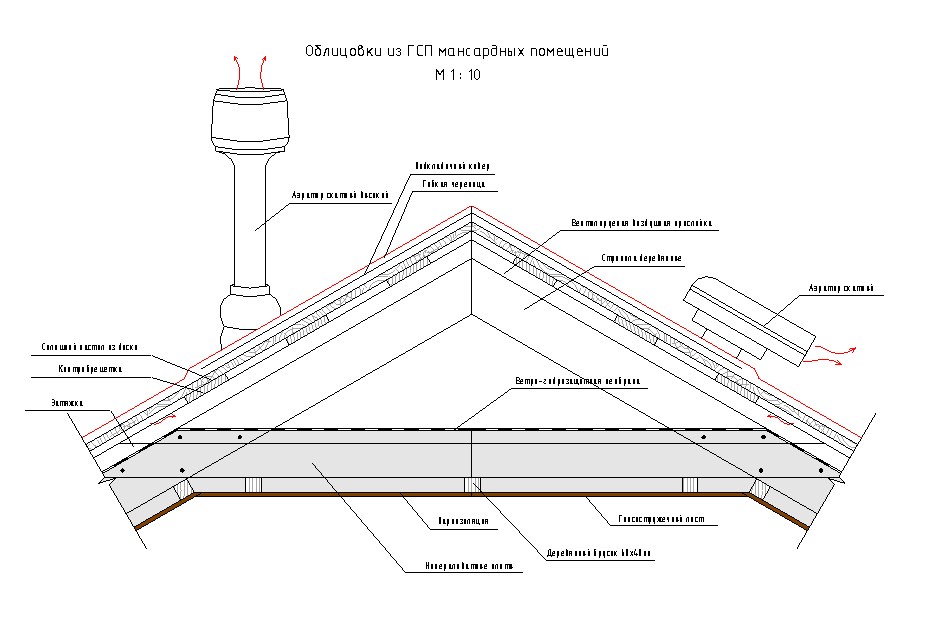

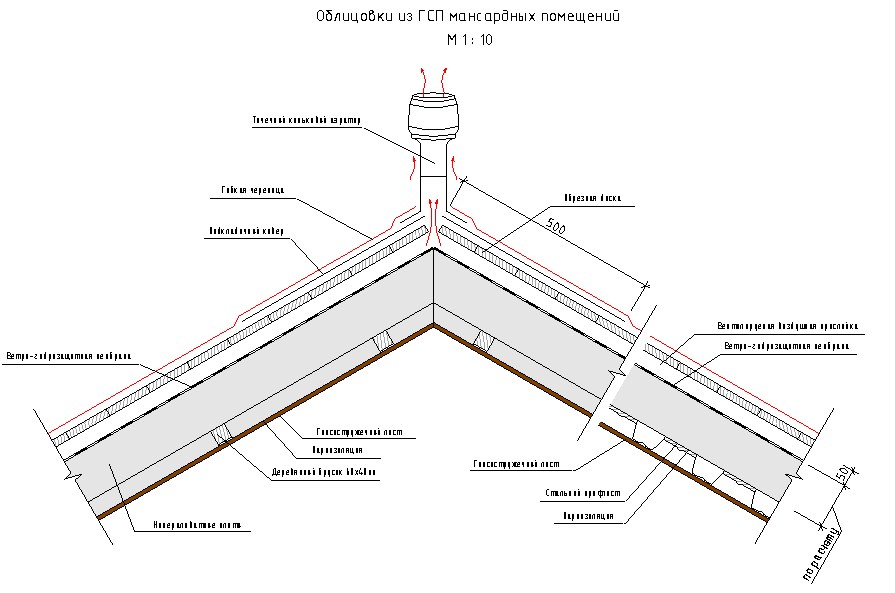

Версия Revit 2017. Представленное системное семейство крыши разработано на основании каталога произодителя Пешеланский Гипсовый Завод (ПГЗ). Представленные в пироге крыши материалы (кроме ПГЗ), заведены условно и могут быть откорректированы под нужды проекта. Технические характеристики ГСП ПГЗ заполнены в пользовательских параметрах материала без применения физических и термальных вкладок Revit. Представлены параметры Плотность, Истираемость, Прочность при изгибе, Паропроницаемость, Пожарно-техическая характеристика. Добавлен параметр Толщина, по размерам выпускаемых плит материала. В свойствах типа семейства добавлены параметры расхода материала на 1 кв.м. В ведомости расхода материала осуществляется расход материала для крыши, во всем проекте. Пирог крыши применим в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях. На чертежных видах файла представлены основные узлы с применением ГСП ПГЗ, которые могут быть скопированы и адаптированы для применения в проектах.
