КВ (G1...3) — КАБЕЛЬНЫЕ ВВОДЫ С ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ
Обновлено 6 дней назадОписание

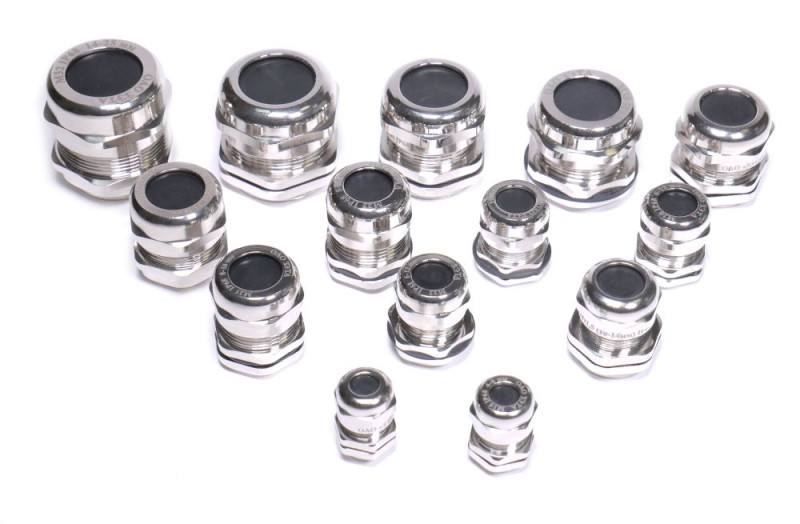

Сальник кабельный латунный с трубной резьбой "G" предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода.
Присоединительная резьба в соответствии с ГОСТ 6357-81
Состав комплекта:
Гайка,
Уплотнительное кольцо,
Корпус,
Резиновая уплотнительная втулка,
Пластиковая зажимная втулка,
Защитная заглушка-пыльник,
Накидная гайка.
Файлы для скачивания
| stp | Кабельный ввод G1 (18-25 мм)(zeta30172).stp | 160 KB | — | |
| rfa | ZETA_R21_29 КВ с резьбой G.rfa | 576 KB | — | |
| stp | Кабельный ввод G1-1(2 (32-38 мм) (zeta30174).stp | 173 KB | — | |
| stp | Кабельный ввод G1-1(4 (25-33 мм) (zeta30173).stp | 164 KB | — | |
| stp | Кабельный ввод G1(2 (6-12 мм) (zeta30170).stp | 172 KB | — |
Типоразмеры (10)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Диапазон диаметров наружной оболочки кабеля D, мм | Длина резьбы Lp | Описание | Тип и размер резьбы D, мм |
|---|---|---|---|---|---|---|---|---|---|
| Кабельный ввод G3 латунный УТ1,5 IP68 (d кабеля 65-70 мм) ГОФРОМАТИК | G3 - B | 0.988 | 0,988 | Кабельный ввод G3 латунный УТ1,5 IP68 (d кабеля 65-70 мм) ГОФРОМАТИК | zeta30177 | 65-70 | 18 | Кабельный ввод латунный трубной резьбой G3 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G3 имеет степень защиты IP66/IP67/IP68. | G3 - B |
| Кабельный ввод G2-1/2 латунный УТ1,5 IP68 (d кабеля 42-52 мм) ГОФРОМАТИК | G2-1/2 - B | 0.65 | 0,65 | Кабельный ввод G2-1/2 латунный УТ1,5 IP68 (d кабеля 42-52 мм) ГОФРОМАТИК | zeta30176 | 42-52 | 16 | Кабельный ввод латунный трубной резьбой G2-1/2 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G2-1/2 имеет степень защиты IP66/IP67/IP68. | G2-1/2 - B |
| Кабельный ввод G2 латунный УТ1,5 IP68 (d кабеля 37-44 мм) ГОФРОМАТИК | G2 - B | 0.37 | 0,37 | Кабельный ввод G2 латунный УТ1,5 IP68 (d кабеля 37-44 мм) ГОФРОМАТИК | zeta30175 | 37-44 | 14 | Кабельный ввод латунный трубной резьбой G2 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G2 имеет степень защиты IP66/IP67/IP68. | G2 - B |
| Кабельный ввод G1-1/2 латунный УТ1,5 IP68 (d кабеля 32-38 мм) ГОФРОМАТИК | G1-1/2 - B | 0.274 | 0,274 | Кабельный ввод G1-1/2 латунный УТ1,5 IP68 (d кабеля 32-38 мм) ГОФРОМАТИК | zeta30174 | 32-38 | 13 | Кабельный ввод латунный трубной резьбой G1-1/2 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G1-1/2 имеет степень защиты IP66/IP67/IP68. | G1-1/2 - B |
| Кабельный ввод G1-1/4 латунный УТ1,5 IP68 (d кабеля 25-33 мм) ГОФРОМАТИК | G1-1/4 - B | 0.209 | 0,209 | Кабельный ввод G1-1/4 латунный УТ1,5 IP68 (d кабеля 25-33 мм) ГОФРОМАТИК | zeta30173 | 25-33 | 11 | Кабельный ввод латунный трубной резьбой G1-1/4 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G1-1/4 имеет степень защиты IP66/IP67/IP68. | G1-1/4 - B |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Изделия для прокладки кабеля и электромонтажа |
| Материалы | Латунь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Никелированная латунь |
| Степень защиты_IP ADSK_Степень защиты_IP | IP66/IP67/IP68 |
