ЗАГЛУШКИ КРУГЛЫЕ (M, PG9...63) — ЛАТУННЫЕ ЗР1

Обновлено 3 дня назад

Описание

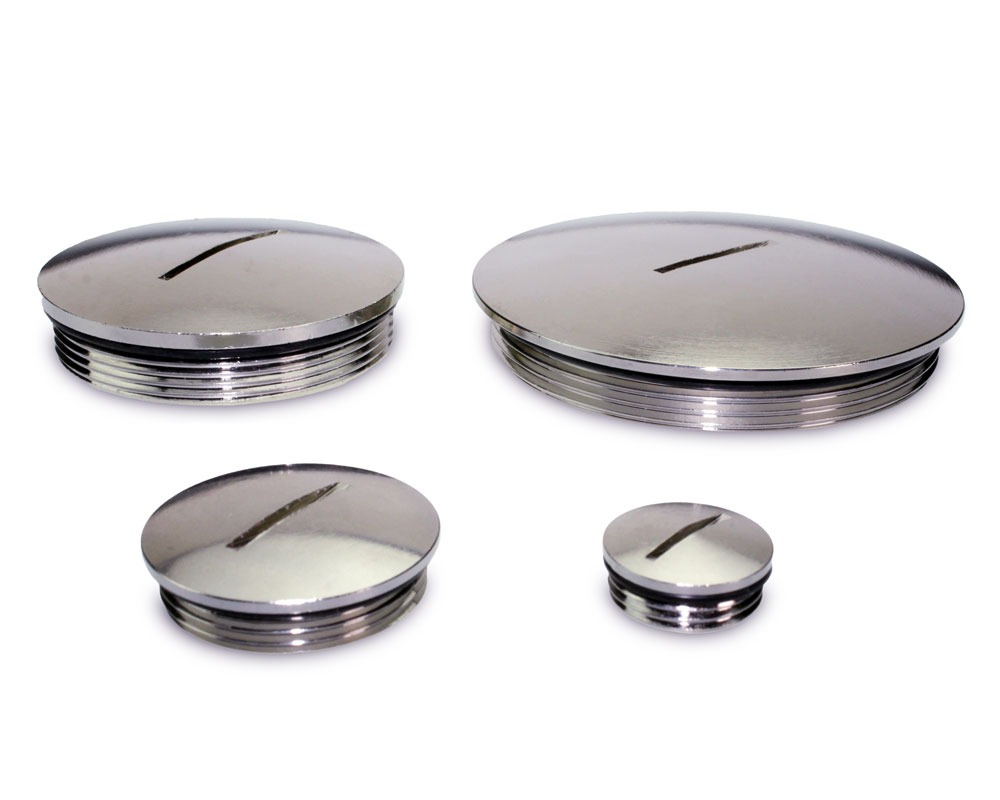

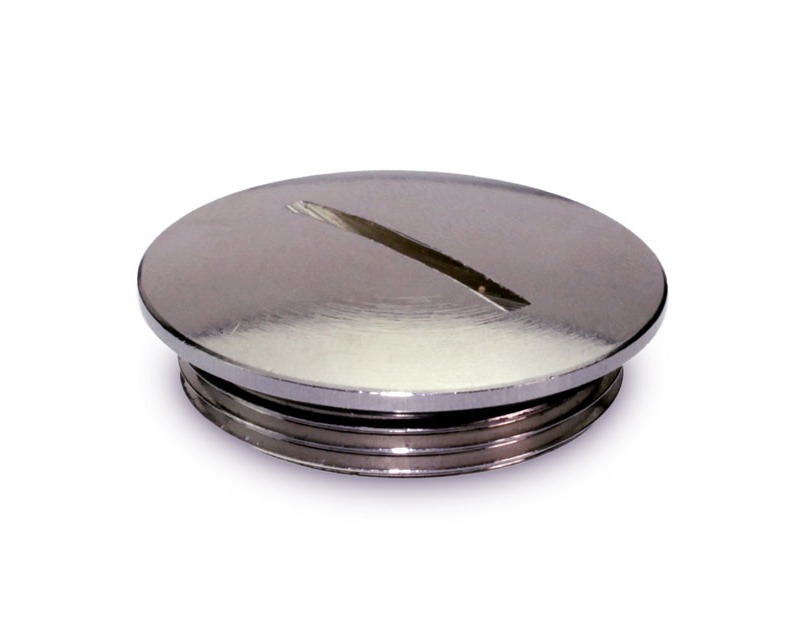

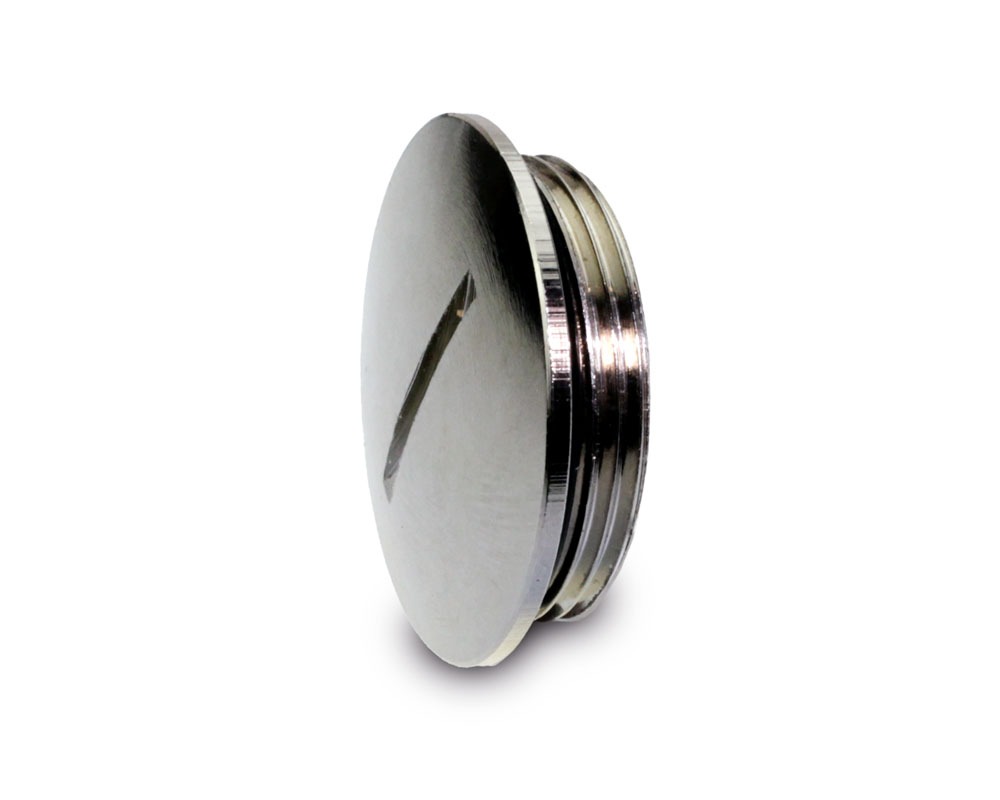

Заглушка резьбовая металлическая с плоским шлицем ЗР1-ЛР служит для закрытия резьбового (или безрезьбового) отверстия под кабельные вводы в щитовом оборудовании и распределительных (клеммных) коробках и отверстия в осветительных приборах. Установка данной заглушки проста, так как достаточно накрутить её на резьбу и затянуть шлицевой отверткой – данный вариант подойдет для резьбового соединения. В случае же если отверстие безрезьбовое – для установки заглушки дополнительно понадобится гайка ГП2.

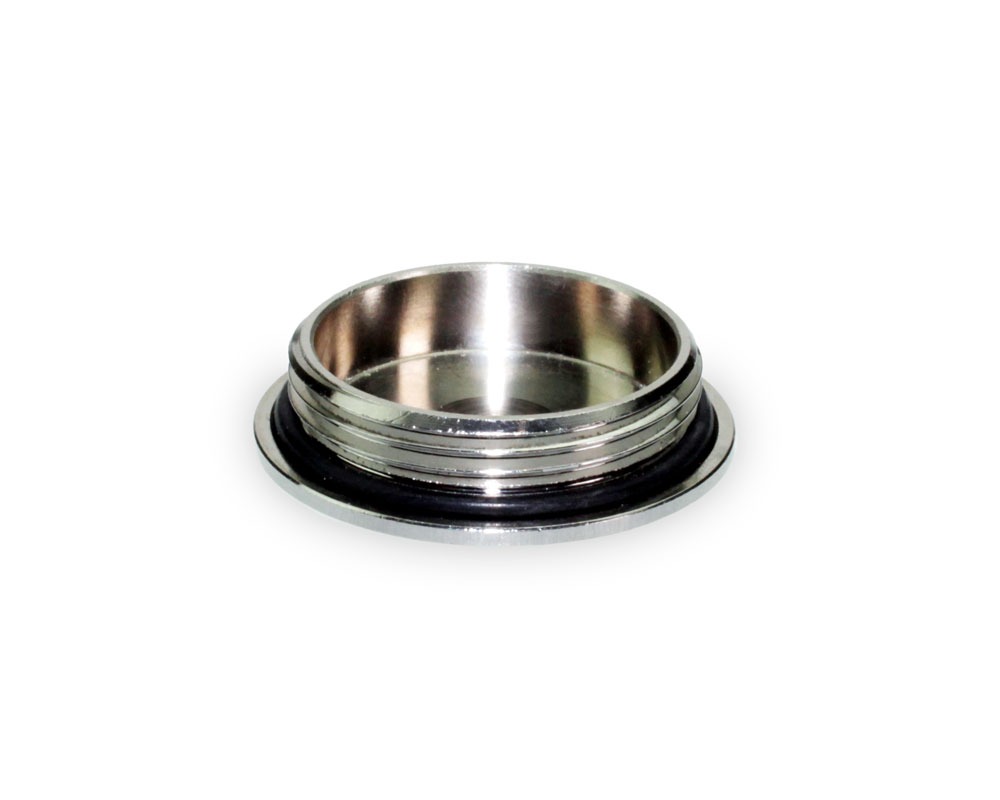

Заглушка ЗР1-ЛР изготавливается из никелированной латуни. Температура эксплуатации: от -40 °С до +100 °С. Материал уплотнения – маслобензостойкая резина NBR.

Файлы для скачивания


rfa	ZETA_R21_72 ЗР1.rfa	592 KB	—
stp	ЗР1-ЛР-М12х1,5 (zeta35012).stp	28 KB	—
stp	ЗР1-ЛР-М18х1,5 (zeta35015).stp	28 KB	—
stp	ЗР1-ЛР-М22х1,5 (zeta35017).stp	27 KB	—
stp	ЗР1-ЛР-М25х1,5 (zeta35019).stp	27 KB	—

Типоразмеры (20)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Длина	Ду	Описание	Тип и размер резьбы D
Заглушка латунная с плоским шлицем ЗР1-ЛР-PG48 IP66/IP67/IP68 ГОФРОМАТИК	ЗР1-ЛР-PG48	0.125	0,125	Заглушка латунная с плоским шлицем ЗР1-ЛР-PG48 IP66/IP67/IP68 ГОФРОМАТИК	zeta35039	16 мм	48 мм	Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG48 служит для закрытия резьбового (или безрезьбового) отверстия под кабельные вводы в щитовом оборудовании и распределительных (клеммных) коробках и отверстия в осветительных приборах. Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG48 диаметром 64 мм с типом резьбы PG48 и с длиной резьбы 10 мм. Установка заглушки проста, достаточно накрутить её на резьбу и затянуть шлицевой отверткой – данный вариант подойдет для резьбового соединения. В случае же если отверстие безрезьбовое – для установки заглушки дополнительно понадобится гайка ГП2. Заглушка латунная ЗР1-ЛР-PG48 изготавливается из никелированной латуни с уплотнителем из маслобензостойкая резина NBR. Температура эксплуатации: от -40 °С до +100 °С.	PG48
Заглушка латунная с плоским шлицем ЗР1-ЛР-PG42 IP66/IP67/IP68 ГОФРОМАТИК	ЗР1-ЛР-PG42	0.116	0,116	Заглушка латунная с плоским шлицем ЗР1-ЛР-PG42 IP66/IP67/IP68 ГОФРОМАТИК	zeta35038	16 мм	42 мм	Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG42 служит для закрытия резьбового (или безрезьбового) отверстия под кабельные вводы в щитовом оборудовании и распределительных (клеммных) коробках и отверстия в осветительных приборах. Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG42 диаметром 57 мм с типом резьбы PG42 и с длиной резьбы 10 мм. Установка заглушки проста, достаточно накрутить её на резьбу и затянуть шлицевой отверткой – данный вариант подойдет для резьбового соединения. В случае же если отверстие безрезьбовое – для установки заглушки дополнительно понадобится гайка ГП2. Заглушка латунная ЗР1-ЛР-PG42 изготавливается из никелированной латуни с уплотнителем из маслобензостойкая резина NBR. Температура эксплуатации: от -40 °С до +100 °С.	PG42
Заглушка латунная с плоским шлицем ЗР1-ЛР-PG36 IP66/IP67/IP68 ГОФРОМАТИК	ЗР1-ЛР-PG36	0.096	0,096	Заглушка латунная с плоским шлицем ЗР1-ЛР-PG36 IP66/IP67/IP68 ГОФРОМАТИК	zeta35037	15 мм	36 мм	Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG36 служит для закрытия резьбового (или безрезьбового) отверстия под кабельные вводы в щитовом оборудовании и распределительных (клеммных) коробках и отверстия в осветительных приборах. Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG36 диаметром 52 мм с типом резьбы PG36 и с длиной резьбы 9 мм. Установка заглушки проста, достаточно накрутить её на резьбу и затянуть шлицевой отверткой – данный вариант подойдет для резьбового соединения. В случае же если отверстие безрезьбовое – для установки заглушки дополнительно понадобится гайка ГП2. Заглушка латунная ЗР1-ЛР-PG36 изготавливается из никелированной латуни с уплотнителем из маслобензостойкая резина NBR. Температура эксплуатации: от -40 °С до +100 °С.	PG36
Заглушка латунная с плоским шлицем ЗР1-ЛР-PG29 IP66/IP67/IP68 ГОФРОМАТИК	ЗР1-ЛР-PG29	0.038	0,038	Заглушка латунная с плоским шлицем ЗР1-ЛР-PG29 IP66/IP67/IP68 ГОФРОМАТИК	zeta35036	12 мм	29 мм	Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG29 служит для закрытия резьбового (или безрезьбового) отверстия под кабельные вводы в щитовом оборудовании и распределительных (клеммных) коробках и отверстия в осветительных приборах. Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG29 диаметром 40 мм с типом резьбы PG29 и с длиной резьбы 8 мм. Установка заглушки проста, достаточно накрутить её на резьбу и затянуть шлицевой отверткой – данный вариант подойдет для резьбового соединения. В случае же если отверстие безрезьбовое – для установки заглушки дополнительно понадобится гайка ГП2. Заглушка латунная ЗР1-ЛР-PG29 изготавливается из никелированной латуни с уплотнителем из маслобензостойкая резина NBR. Температура эксплуатации: от -40 °С до +100 °С.	PG29
Заглушка латунная с плоским шлицем ЗР1-ЛР-PG21 IP66/IP67/IP68 ГОФРОМАТИК	ЗР1-ЛР-PG21	0.024	0,024	Заглушка латунная с плоским шлицем ЗР1-ЛР-PG21 IP66/IP67/IP68 ГОФРОМАТИК	zeta35035	11 мм	21 мм	Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG21 служит для закрытия резьбового (или безрезьбового) отверстия под кабельные вводы в щитовом оборудовании и распределительных (клеммных) коробках и отверстия в осветительных приборах. Заглушка латунная круглая с плоским шлицем ЗР1-ЛР-PG21 диаметром 30 мм с типом резьбы PG21 и с длиной резьбы 7,5 мм. Установка заглушки проста, достаточно накрутить её на резьбу и затянуть шлицевой отверткой – данный вариант подойдет для резьбового соединения. В случае же если отверстие безрезьбовое – для установки заглушки дополнительно понадобится гайка ГП2. Заглушка латунная ЗР1-ЛР-PG21 изготавливается из никелированной латуни с уплотнителем из маслобензостойкая резина NBR. Температура эксплуатации: от -40 °С до +100 °С.	PG21

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Щитовое оборудование
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Наименование краткое ADSK_Наименование краткое	Заглушка латунная круглая с плоским шлицем
