Лотки водоотводные бетонные BetoMax Drive DN100 (A15, E600) уклон

Name: Лотки водоотводные бетонные BetoMax Drive DN100 (A15, E600) уклон
Brand: Standartpark

Обновлено 8 месяцев назад

Описание

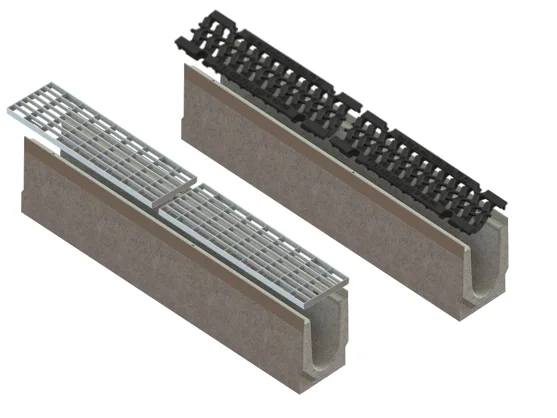

Бетонные водоотводные лотки серии BetoMax Drive выполнены из фибробетона методом вибропрессования. Благодаря добавлению в бетон фибры из полипропилена лотки более устойчивы к удару, раскалыванию и истиранию по сравнению с обычным бетоном, имеют повышенную трещиностойкость, прочность на изгиб и растяжение, морозостойкость, водонепроницаемость. Стенки лотков защищены усиливающими насадками из оцинкованной стали. Водоотводные лотки комплектуются водоприемными решетками из высокопрочного чугуна классов нагрузки A15 - E600. При отсутствии возможности создать требуемый уклон с помощью поверхности используются лотки разных высот, что позволяет при установке создавать так называемый «каскад», то есть перепад высот с меньшей высоты на большую. Для создания плавного уклона по дну линии используются лотки с внутренним уклоном дна, равным 0,005, который достигается за счет изменения высоты стенок.

Файлы для скачивания


rfa	Standartpark. BetoMax Drive 100. Уклон (A15, E600).rfa	4.0 MB	Revit 2021
txt	Standartpark. BetoMax Drive 100. Уклон (A15, E600).txt	3 KB	—

Типоразмеры (22)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Герметик
H120-125	31.99	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б.4-У18 бетонный с уклоном 8 болтов	40071.4/18	0.0114
H125-130	32.69	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б.4-У17 бетонный с уклоном 8 болтов	40071.4/17	0.012
H130-135	33.4	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б.4-У16 бетонный с уклоном 8 болтов	40071.4/16	0.0126
H135-140	34.1	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б.4-У15 бетонный с уклоном 8 болтов	40071.4/15	0.0132
H140-145	34.81	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б.4-У14 бетонный с уклоном 8 болтов	40071.4/14	0.0138

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Системы поверхностного водоотвода
Материалы	Чугун, Фибробетон, Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	160 mm
Ширина	230 mm
Длина	1000 mm
Общие характеристики
A15 винт	ВР : A15 винт
Марка ADSK Марка	Лоток BetoMax Drive DN100
Обозначение ADSK Обозначение	СТО 72566411-1.03-2016
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СТАНДАРТПАРК
