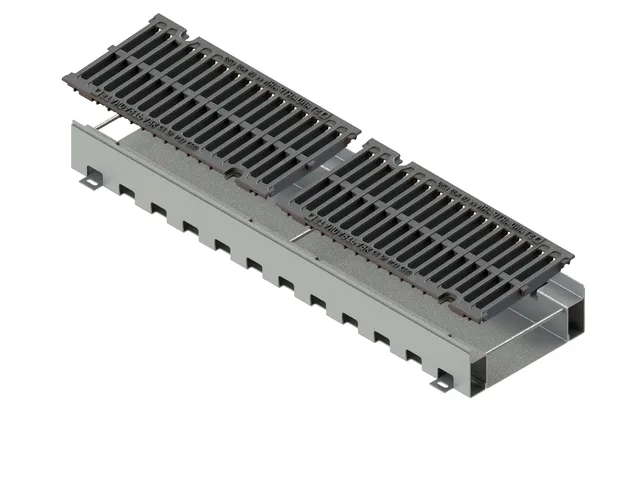

Лотки водоотводные из оцинкованной стали SteelMax DN200 уклон

Name: Лотки водоотводные из оцинкованной стали SteelMax DN200 уклон
Brand: Standartpark

Обновлено 8 месяцев назад

Описание

Серия SteelMax - это изделия из конструкционной листовой стали с антикоррозионным покрытием методом горячего цинкования. Серия разработана для отведения стоков с двух уровней: поверхностных стоков с примыкающего покрытия и дренажных стоков с уровня гидроизоляции. Данные изделия применяются на мостовых сооружениях, стилобатах, эксплуатируемых кровлях, подземных и надземных парковках – другими словами, везде, где необходимо отводить дренажные стоки с гидроизоляции.

Файлы для скачивания


rfa	Standartpark. SteelMax 200. Уклон.rfa	3.1 MB	Revit 2021
txt	Standartpark. SteelMax 200. Уклон.txt	2 KB	—

Типоразмеры (20)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия
H60-65	14.9	Лоток водоотводный SteelMax ЛВ-20.65У-ОС стальной оцинкованный с уклоном	11.20.65У
H65-70	15.3	Лоток водоотводный SteelMax ЛВ-20.70У-ОС стальной оцинкованный с уклоном	11.20.70У
H70-75	16.5	Лоток водоотводный SteelMax ЛВ-20.75У-ОС стальной оцинкованный с уклоном	11.20.75У
H75-80	17	Лоток водоотводный SteelMax ЛВ-20.80У-ОС стальной оцинкованный с уклоном	11.20.80У
H80-85	17.5	Лоток водоотводный SteelMax ЛВ-20.85У-ОС стальной оцинкованный с уклоном	11.20.85У

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Системы поверхностного водоотвода
Материалы	Чугун, Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	145 mm
Ширина	290 mm
Длина	1000 mm
Общие характеристики
Марка ADSK Марка	Лоток SteelMax DN200
Обозначение ADSK Обозначение	СТО 72566411-1.04-2017
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СТАНДАРТПАРК
MaxAngle	45.00° deg
