Лотки водоотводные бетонные BetoMax Drive DN100 (C250) каскад

Name: Лотки водоотводные бетонные BetoMax Drive DN100 (C250) каскад
Brand: Standartpark

Обновлено 8 месяцев назад

Описание

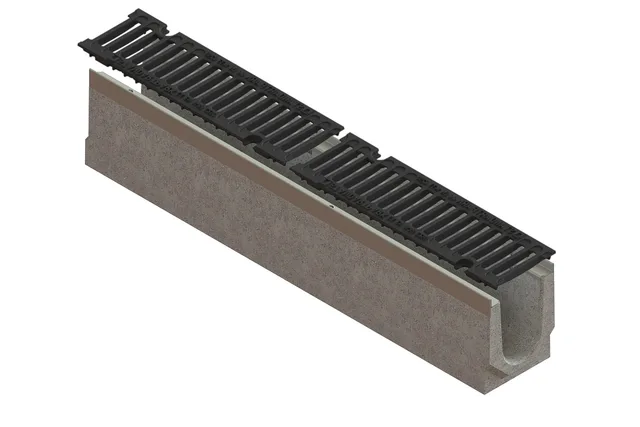

Бетонные водоотводные лотки серии BetoMax Drive выполнены из фибробетона методом вибропрессования. Благодаря добавлению в бетон фибры из полипропилена лотки более устойчивы к удару, раскалыванию и истиранию по сравнению с обычным бетоном, имеют повышенную трещиностойкость, прочность на изгиб и растяжение, морозостойкость, водонепроницаемость. Стенки лотков защищены усиливающими насадками из оцинкованной стали. Водоотводные лотки комплектуются водоприемными решетками из высокопрочного чугуна классов нагрузки A15 - E600. При отсутствии возможности создать требуемый уклон с помощью поверхности используются лотки разных высот, что позволяет при установке создавать так называемый «каскад», то есть перепад высот с меньшей высоты на большую. Для создания плавного уклона по дну линии используются лотки с внутренним уклоном дна, равным 0,005, который достигается за счет изменения высоты стенок.

Файлы для скачивания


rfa	Standartpark. BetoMax Drive 100. Каскад (C250).rfa	3.2 MB	Revit 2021
txt	Standartpark. BetoMax Drive 100. Каскад (C250).txt	2 KB	—

Типоразмеры (23)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Герметик
H120	30.84	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б-К18-3 бетонный	40076/18-18	0.0108
H125	31.54	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б-К17-3 бетонный	40076/17-17	0.0114
H130	32.25	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б-К16-3 бетонный	40076/16-16	0.012
H135	32.95	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б-К15-3 бетонный	40076/15-15	0.0126
H140	33.66	Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б-К14-3 бетонный	40076/14-14	0.0132

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Системы поверхностного водоотвода
Материалы	Чугун, Фибробетон
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	160 mm
Ширина	160 mm
Длина	1000 mm
Общие характеристики
Марка ADSK Марка	Лоток BetoMax Drive DN100
Обозначение ADSK Обозначение	СТО 72566411-1.03-2016
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СТАНДАРТПАРК
MaxAngle	45.00° deg
