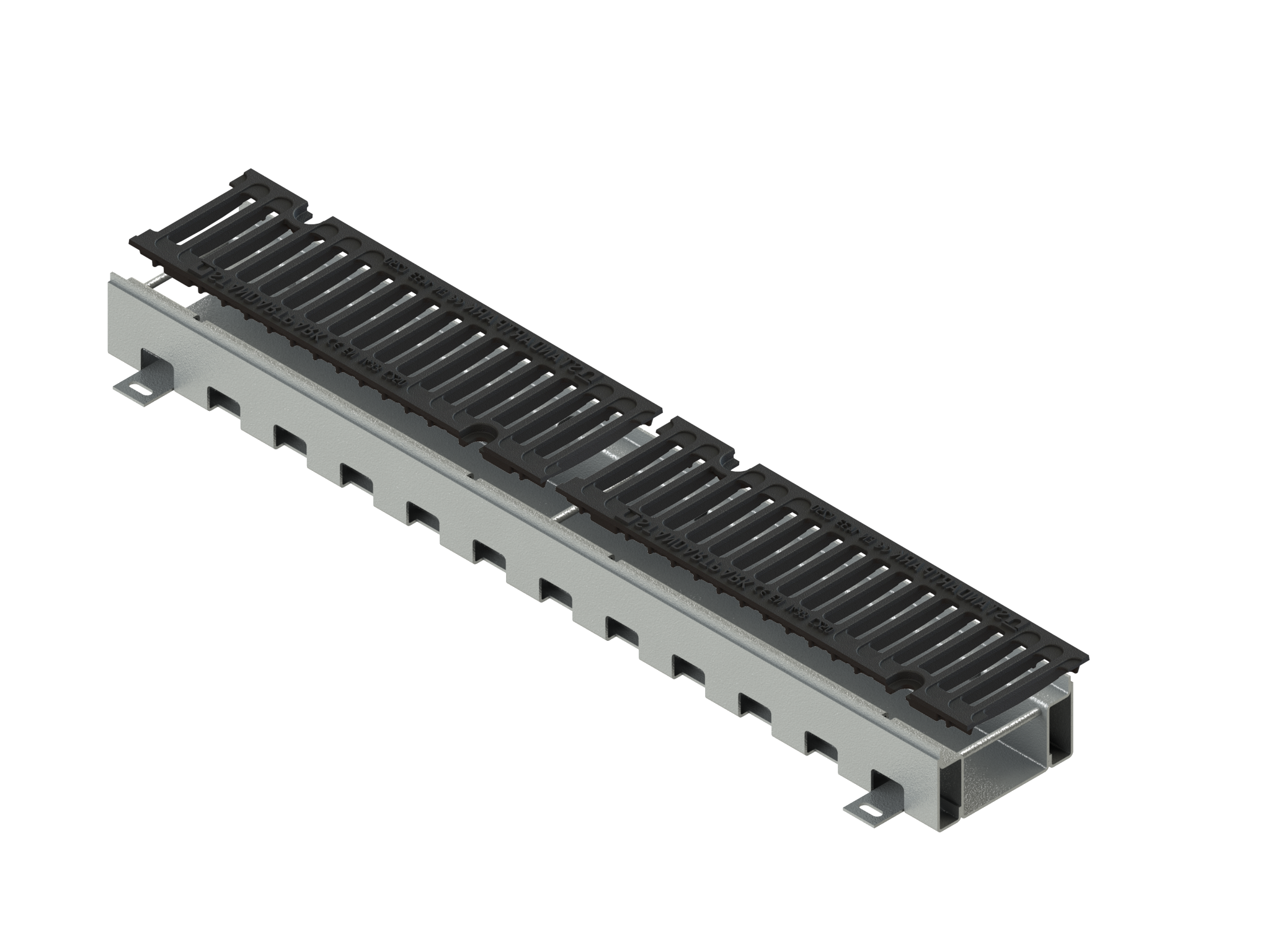

Лотки водоотводные из оцинкованной стали SteelMax DN100 каскад

Name: Лотки водоотводные из оцинкованной стали SteelMax DN100 каскад
Brand: Standartpark

Обновлено 8 месяцев назад

Описание

Серия SteelMax - это изделия из конструкционной листовой стали с антикоррозионным покрытием методом горячего цинкования. Серия разработана для отведения стоков с двух уровней: поверхностных стоков с примыкающего покрытия и дренажных стоков с уровня гидроизоляции. Данные изделия применяются на мостовых сооружениях, стилобатах, эксплуатируемых кровлях, подземных и надземных парковках – другими словами, везде, где необходимо отводить дренажные стоки с гидроизоляции.

Файлы для скачивания


rfa	Standartpark. SteelMax 100. Каскад.rfa	2.3 MB	Revit 2021
txt	Standartpark. SteelMax 100. Каскад.txt	969 B	—

Типоразмеры (10)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия
H55	10.1	Лоток водоотводный SteelMax ЛВ-10.55-ОС стальной оцинкованный	11.10.55
H60	10.6	Лоток водоотводный SteelMax ЛВ-10.60-ОС стальной оцинкованный	11.10.60
H65	11	Лоток водоотводный SteelMax ЛВ-10.65-ОС стальной оцинкованный	11.10.65
H70	12.2	Лоток водоотводный SteelMax ЛВ-10.70-ОС стальной оцинкованный	11.10.70
H75	12.7	Лоток водоотводный SteelMax ЛВ-10.75-ОС стальной оцинкованный	11.10.75

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Системы поверхностного водоотвода
Материалы	Чугун, Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	100 mm
Ширина	164 mm
Длина	1000 mm
Общие характеристики
Марка ADSK Марка	Лоток SteelMax DN100
Обозначение ADSK Обозначение	СТО 72566411-1.04-2017
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	СТАНДАРТПАРК
MaxAngle	45.00° deg
