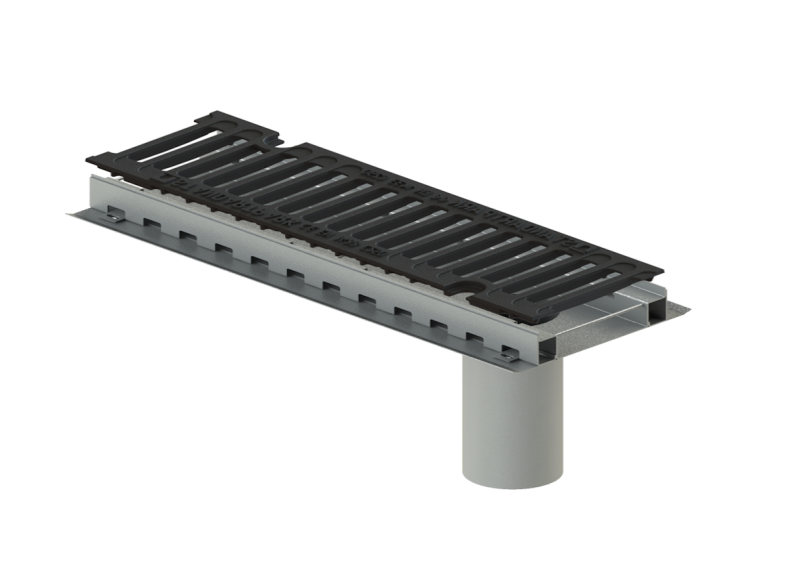

Лотки водоотводные из оцинкованной стали SteelMax DN150 с выпуском DN160
Обновлено 8 месяцев назадОписание
Файлы для скачивания
| rfa | Standartpark. SteelMax 150. Вертикальный выпуск DN160.rfa | 5.1 MB | Revit 2021 | |
| txt | Standartpark. SteelMax 150. Вертикальный выпуск DN160.txt | 2 KB | — |
Типоразмеры (18)
| Наименование | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия |
|---|---|---|---|
| H55 | 11.3 | Лоток водоотводный SteelMax ЛВ-15.55-ОС-В16 стальной оцинкованный с вертикальным выпуском DN160 | 11.15.55.16 |
| H60 | 11.8 | Лоток водоотводный SteelMax ЛВ-15.60-ОС-В16 стальной оцинкованный с вертикальным выпуском DN160 | 11.15.60.16 |
| H65 | 12.3 | Лоток водоотводный SteelMax ЛВ-15.65-ОС-В16 стальной оцинкованный с вертикальным выпуском DN160 | 11.15.65.16 |
| H70 | 13.5 | Лоток водоотводный SteelMax ЛВ-15.70-ОС-В16 стальной оцинкованный с вертикальным выпуском DN160 | 11.15.70.16 |
| H75 | 13.9 | Лоток водоотводный SteelMax ЛВ-15.75-ОС-В16 стальной оцинкованный с вертикальным выпуском DN160 | 11.15.75.16 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Системы поверхностного водоотвода |
| Материалы | Чугун, Сталь оцинкованная |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Размеры | |
| Высота | 55 mm |
| Ширина | 214 mm |
| Длина | 1000 mm |
| Диаметр | 160 mm |
| Общие характеристики | |
| Марка ADSK Марка | Лоток SteelMax DN150 |
| Обозначение ADSK Обозначение | СТО 72566411-1.04-2017 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | СТАНДАРТПАРК |
| MaxAngle | 45.00° deg |
