Лоток GRENT N щелевой водоприемный канализационный нержавеющий
Описание

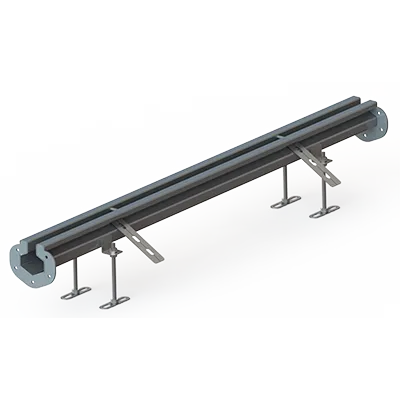

Лоток GRENT N – лоток нержавеющий канализационный щелевого типа стандартного исполнения. Данный лоток не предусматривает накрытие решеткой. Желоб исполняется различного сечения (от 60 мм до 150 мм, возможно производство нестандартного сечения) и разной пропускной способности. В стандартном исполнение лотки изготавливаются с внутренним уклоном 5 мм на 1 м.п. Заказчик может выбрать соединение лотков как сварное так и фланцевое. Стандартный материал исполнения лотка нержавеющая сталь AISI 304, по заказу можем произвести из AISI 316, AISI 321 и других марок стали по желанию заказчика. Также канал может быть усилен за счет увеличения толщины материал и усилением полки лотка профилем. Лоток водоотводной щелевого типа дешевле лотка открытого типа, так как не требует использования решетки и имеет минимальную видимую рабочую часть.
Производитель
Компания GRENT – разработка, производство, поставка, сопровождение оборудования и изделий из нержавеющей стали. Профессиональная система водоотведения и канализации – это правильно запроектированная и расположенная конструкция лотков, решеток, трапов, трапоприямков, ревизий, пескоуловителей, жироуловителей для отведения поверхностных стоков внутри помещений и сбора дождевых и талых вод с прилегающей территории. Данный системы применяются в пищевой промышленности, химической промышленности, фармацевтической промышленности, сельхозпредприятиях, жилищном строительстве, предприятиях общественного питания, фитнес центрах, торговых центрах, спа центрах, автомойках, подземных гаражах, паркингах, эксплуатируемых кровлях и стилобатах, от мостках, а также для частного домостроения на террасах, верандах, балконах, бассейна, гаражах, мойках, банях и других строениях.
Основные особенности BIM модели изделия
Семейство имеет каталог типоразмеров. При размещении в проекте семейство заполняет спецификации. В семействе используются общие параметры в соответствии со стандартом Autodesk BIM 2.0.
Производитель
Компания GRENT – разработка, производство, поставка, сопровождение оборудования и изделий из нержавеющей стали. Профессиональная система водоотведения и канализации – это правильно запроектированная и расположенная конструкция лотков, решеток, трапов, трапоприямков, ревизий, пескоуловителей, жироуловителей для отведения поверхностных стоков внутри помещений и сбора дождевых и талых вод с прилегающей территории. Данный системы применяются в пищевой промышленности, химической промышленности, фармацевтической промышленности, сельхозпредприятиях, жилищном строительстве, предприятиях общественного питания, фитнес центрах, торговых центрах, спа центрах, автомойках, подземных гаражах, паркингах, эксплуатируемых кровлях и стилобатах, от мостках, а также для частного домостроения на террасах, верандах, балконах, бассейна, гаражах, мойках, банях и других строениях.
Основные особенности BIM модели изделия
Семейство имеет каталог типоразмеров. При размещении в проекте семейство заполняет спецификации. В семействе используются общие параметры в соответствии со стандартом Autodesk BIM 2.0.
Файлы для скачивания
| rfa | Лоток GRENT N щелевой.rfa | 1.0 MB | Revit 2018 | |
| dwg | Лоток GRENT N AutoCAD 100 щелевой.dwg | 978 KB | AutoCAD 2018+ | |
| dwg | Лоток GRENT N AutoCAD 80 щелевой.dwg | 1.6 MB | AutoCAD 2018+ | |
| dwg | Лоток GRENT N AutoCAD 150 щелевой.dwg | 997 KB | AutoCAD 2018+ | |
| dwg | Лоток GRENT N AutoCAD 60 щелевой.dwg | 1019 KB | AutoCAD 2018+ |
Типоразмеры (37)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | ab | Угол внизу |
|---|---|---|---|---|---|---|---|
| GRENT N 60-60 R50 | ЛМВ Grent 60-60 R50 | 3.4 | 3.4 | Лоток GRENT N60 щелевой | 1.1.2.60 | 65.00° deg | 130.00° deg |
| GRENT N 60-70 R50 | ЛМВ Grent 70-60 R50 | 3.52 | 3.52 | Лоток GRENT N60 щелевой | 1.1.2.60 | 65.00° deg | 130.00° deg |
| GRENT N 60-80 R50 | ЛМВ Grent 80-60 R50 | 3.64 | 3.64 | Лоток GRENT N60 щелевой | 1.1.2.60 | 65.00° deg | 130.00° deg |
| GRENT N 60-90 R50 | ЛМВ Grent 90-60 R50 | 3.76 | 3.76 | Лоток GRENT N60 щелевой | 1.1.2.60 | 65.00° deg | 130.00° deg |
| GRENT N 60-100 R50 | ЛМВ Grent 100-60 R50 | 3.88 | 3.88 | Лоток GRENT N60 щелевой | 1.1.2.60 | 65.00° deg | 130.00° deg |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Системы поверхностного водоотвода |
| Материалы | Листовой металл, Сталь оцинкованная, Сталь, Стальной композитный материал, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Титан, Металл, Цинк, Сталь с порошковым покрытием, Нержавеющая сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Документация | Перейти |
| Сертификат | Перейти |
| Размеры | |
| Высота | 150 mm |
| Ширина | 60 mm |
| Длина | 2490 mm |
| Вес | 8 g |
| Диаметр | 60 mm |
| Общие характеристики | |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ГРЭНТ/GRENT |
| MaxAngle | 45.00° deg |
| at | 65.00° deg |
| Группа модели | Лоток металлический водоотводный |
